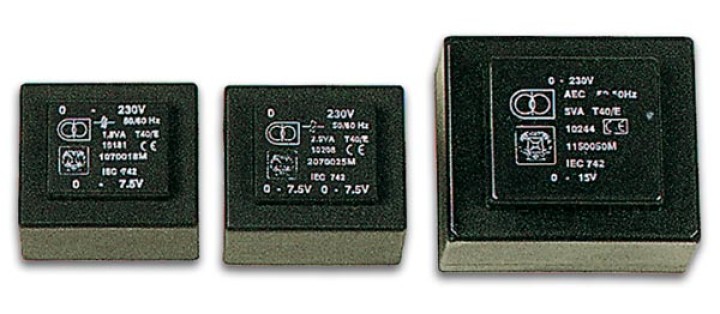

Molded netztrafo 220v 3.8va 1 x 24v / 0,58 1 x 230v transformator 1240038m

Technische Daten

Spannung: 1 x 24V
Strom: 1 x 0.158A
Isolationswiderstand:> 5Mohm / 500Vdc
Durchschlagsfestigkeit:> 5kV min.
ausgelegt für eine Umgebungstemperatur von max. 40 ° C
Material der thermischen Klasse E, max. 120 °
Schutz gegen Kurzschlüsse bis 3VA
Möglichkeit der thermischen Absicherung
max. für Klasse E: 95 ° C
Primärspannung: 230 V ± 10%, 50/60Hz
sekundäre Spannungstoleranz: 7% - 3% bei 230V und maximaler Last
mittels Schweiß-Bad perfekte Welle
CE
Kriechstrecken nach IEC742
Abbildung:
1 * zwei Schlafzimmer Spule
2 *: Primärwicklung
3 *: Kapselung Epoxidharz
4 *: Sekundärwicklung
5 *: Anschlussfahnen
6 *: Polyamid
7 *: Magnetkern
8 *: Sicherheits-Transformator
* 9: Schutz gegen Kurzschluss
10 *: Primärspannung
11 *: Leistung / Temperatur-
12 *: Hersteller
13 *: Bestellbezeichnung
14 *: Zulassung:
15 *: nominal Sekundärspannungen
