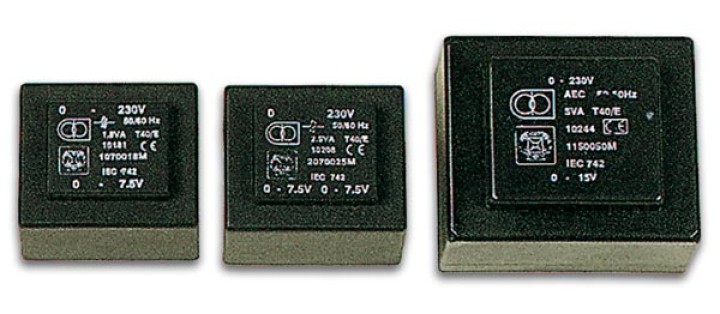

18VA Transformator Form 1 x 18V / 1x 1.111a 1180180M

Technische Daten

Spannung: 1 x 18V
Aktuell: 1 x 1.111A
Leistung: 18VA
Isolationswiderstand :> 5mOhm / 500VDC
Schlagfestigkeit:> 5 kV min.
für eine Umgebungstemperatur von max. 40 ° C.
Materialien Wärmeklasse E, max. 120 °
Schutz gegen Kurzschlüsse bis zu 3 VA
Möglichkeit der thermischen Absicherung
max. für die Klasse E: 95 ° C
Primärspannung: 230V ± 10%, 50/60 Hz
Sekundärspannungstoleranz: + 7% - 3% bei 230V und maximale Belastung
perfekte Lötbarkeit für Wellenbad
CE-Zeichen
Kriechstrecken und Abstände nach IEC742
Abbildung:
1 *: Spule mit zwei Schlafzimmern
* 2: Primärwicklung
3 *: Verkapselung in Epoxidharz
4: Die Sekundärwicklung
5 *: Kabelschuh
6 *: Polyamidgehäuse
7 *: Magnetkern
8 *: Sicherheitstransformator
* 9: gegen Kurzschluss geschützt
10 *: Eingangsspannung
11 *: Leistung / Temperatur-
12 *: Herstellerreferenz
13 *: Bestellbezug
14 *: agreation:
15 *: Nennausgangsspannungen
