30VA Transformator Form für die Montage auf Leiter encap 1x18v tr / 1.667aei66

Spezifikation

Spannung: 1 x 18V
Aktuell: 1 x 1.667A
Isolationswiderstand:> 5mOhm / 500VDC
Durchschlagsfestigkeit:> 5 kV min.
bei einer Umgebungstemperatur von max. 40 ° C
Materialien Wärmeklasse E, max. 120 °
Schutz gegen Kurzschlüsse zu 3va
Möglichkeit der thermischen Absicherung
max. für die Klasse E: 95 ° C
Primärspannung: 230V ± 10%, 50 / 60Hz
Sekundärspannungstoleranz: + 7% - 3% bei 230V und maximale Belastung
perfekte Lötbarkeit für Wellenbad
CE
Kriechstrecken nach IEC742

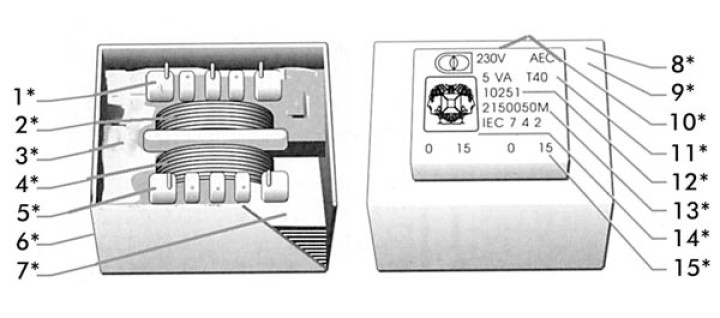

Abbildung:
1 *: Spule mit zwei Kammern
* 2: Primärwicklung
3 *: Verkapselung in Epoxidharz
4 *: Sekundärwicklung
5 *: Anschlussfahnen
6 *: Polyamidgehäuse
7 *: Magnetkern
8 *: Sicherheitstransformator
* 9: gegen Kurzschluss geschützt
10 *: Primärspannung
11 *: Leistung / Temperatur-
* 12: Referenz Hersteller
13 *: Bestellbezug
14 *: agreation:
15 *: Nennausgangsspannungen
