(El interruptor de tiempo puede ser ajustada automáticamente de acuerdo con la latitud y longitud del tiempo de conmutación).

1. Función y Alcance
NKG-3 interruptor de tiempo (en lo sucesivo, interruptor horario) es aplicable para el control de regularidad de encendido y apagado de las farolas, cajas de luz de publicidad y otros equipos en el circuito de control automático con frecuencia de CA de 50 Hz, tensión nominal de alimentación de control de 220 ??V a más y corriente nominal de 3A de trabajo como máximo. El producto puede ser utilizado para ajustar el interruptor de encendido y apagado tiempo todos los días de acuerdo con la latitud.
El producto cumple con los requisitos de la Norma GB 14048.5 y IEC 60947-5-1.

2. Modelo y su significado
Tensión de funcionamiento
Número de circuito de control
Sin: circuito de control de uno
Diseño No.
Interruptor de tiempo
código de la Empresa

3. condición normal de funcionamiento y estado de la instalación
3.1 la humedad del aire ambiente: -5 ~ + 40, y la temperatura promedio es de no más de 35 en 24h.
3.2 Altitud: no más de 2.000 m.
3.3 Humedad: la humedad relativa del aire del lugar de la instalación será de no más del 50% cuando la temperatura máxima es de 40, mientras que puede ser mayor en condiciones de temperatura más baja. Se tomarán medidas especiales para la condensación ocasionalmente formado debido al cambio de temperatura.
3.4 Nivel de contaminación: 3.
3.5 En el medio, con peligro de explosión y no hay gas que es suficiente para corroer el metal y destruir el aislamiento y el lugar no tendrá polvo conductor severa.
3.6 En el lugar en el que se proporciona con anti-nieve y equipos de lucha contra la lluvia, pero no se llena de vapor de agua.
3.7 En el lugar sin significativa sacudida, golpes y vibraciones.
3.8 clase de instalación: II.
3.9 Transporte y Almacenamiento Condiciones: -25-55.
3.10 Potencia ámbito cambio de voltaje: 85% ~ 110% de la tensión nominal de funcionamiento.
3.11 Grado de protección: IP20.
4 Parámetros técnicos principales
4.1 Tensión nominal de alimentación de control: AC220V 50Hz.
4.2 Corriente térmica convencional: Ith 16A.
4.3 Categoría del circuito de control: AC-15.
4.4 Corriente clasificada del funcionamiento (Ie): AC-15 220V 3A.
4.5 error de sincronización: ?1s / d.
4.6 alcance Control de tiempo: 1 min ~ 168 horas.
Rango de ajuste de 4.7 Dimensión: N / S -60 ° ~ + 60 °.
4.8 Vida mecánica: ?30,000 veces.
4.9 la resistencia eléctrica: ?10,000 veces.
Método 4.10 Instalación: Dispositivo instalado, guía de seguimiento.
4.11 tolerancia contra la interferencia ve la Tabla 1.

Tabla 1 anti-interferencia Tolerancia
artículo
severidad
La tolerancia de descarga estática
8 × (1 ± 10%) KV (descarga de aire)
Tolerancia a la radiación electromagnética
Campo de prueba de fuerza de 10 × (1 ± 10%) V / m
Tolerancia transitoria rápida
Para la línea de alimentación: 2 x (1 ± 10%) KV, duración 1 minuto
Oleada (choque) la tolerancia
Para la línea de alimentación: 1 × (1 ± 10%) KV
Tolerancia conducción RF
Abrir tensión de prueba de circuito de 10 V, la frecuencia de 150 kHz ~ 80 MHz alcance
Tolerancia sabio Voltaje
Sagitario del 30% en la mitad de un ciclo, el hundimiento del 60% en 5 ciclos y 50 ciclos, el SAG 100% en 250 ciclos
5 Esquema, Dimensiones de instalación y método de cableado
5.1 Dimensión exterior y dimensión de la instalación ver Figura 1.
a) NKG-3 dimensión exterior b) instalación IMENSIÓN NKG-3
Figura 1 Dimensiones exteriores y dimensiones de instalación de NKG-3

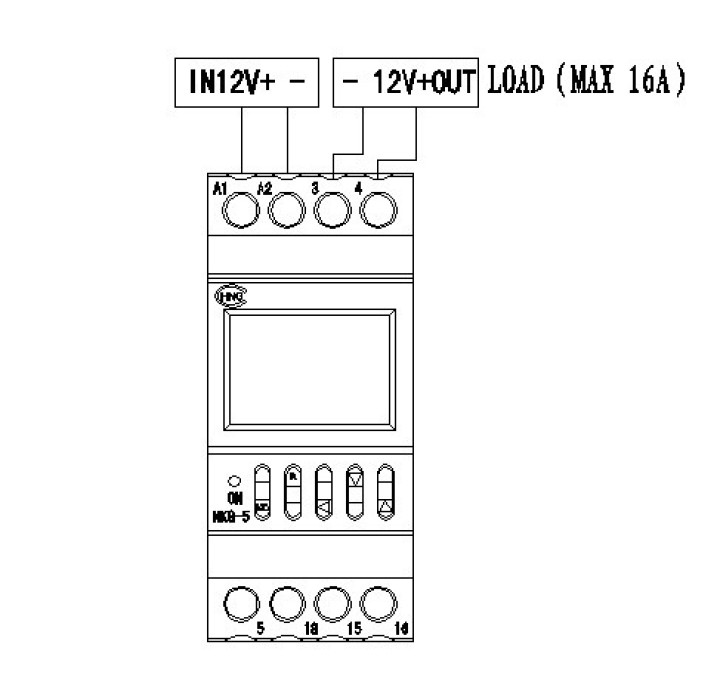

5.2 Método de cableado
5.2.1 método de control directo
Potencia del aparato controlado se suministra en una sola fase, de los cuales la corriente de trabajo no es más que el valor nominal de este interruptor. Método de control directo puede ser adoptado, el método de cableado véase la figura 2; para carga ligera con gran impacto actual de partida, por favor adoptar método de control de la expansión del contactor AC.
Método de expansión 5.2.2 monofásico
El aparato controlado se alimenta en una sola fase, de los cuales la corriente de trabajo supera el valor nominal de este interruptor. Por favor, adoptar el método de control de la expansión de contactores de CA, véase la Figura 3.
5.2.3 Método de funcionamiento trifásico
Potencia del aparato controlado se suministra en tres fases, por lo que se requiere contactor de CA externa del mismo.
A) El voltaje de la bobina del contactor controlado es de CA 220C 50Hz, por lo que su método de cableado ve
La Figura 4;
b) El voltaje de la bobina del contactor controlado es AC 380V 50Hz, por lo que su método de cableado ve
La Figura 5.
Figura 2 monofásica directa cableado controlado diagrama de la figura 3 monofásica diagrama de cableado de expansión controlada
Figura 4 trifásica esquema eléctrico controlado (220V para la bobina del contactor) Figura 5 esquema eléctrico controlado trifásico (3800V para la bobina del contactor)
6 Configuración y Uso
Este panel de producto se establece con cinco botones, a saber, MD (modo), R (Recall), (cambio), (-) y (+), por lo que puede ajustar correspondientemente horas (h), minutos (min) y la fecha; si hay alguna indicación de operación, interruptor de tiempo puede ser controlada manualmente o automáticamente.
6 Configuración y Uso
Este panel de producto se establece con cinco botones, a saber, MD (modo), R (Recall), (cambio) ", (-) y (+), por lo que puede ajustar correspondientemente fecha (d), la latitud (), horas (h ) y los minutos (min), y también puede establecer segundos (seg) en el estado del reloj.
6.1 Configuración de proceso para medir el tiempo de conmutación parámetros (ver Figura 6).
6.2 procesos de configuración son los siguientes:
6.2.1 En primer lugar el encendido o el botón de prensa MD + R para entrar en la interfaz de ajuste de latitud
6.2.1.1 ajuste de la latitud y la fecha actual
6.2.1.2 Pulse para ajustar la latitud, por ejemplo, latitud local 30 ° N se ajustará a N: 30; mientras que la latitud 15 ° S locales se ajustarán a S: 15, véase la Figura 7.
Figura 7
6.2.1.3 Pulse MD para introducir la fecha actual ajuste de estatus, pulse para seleccionar la posición ajustada, pulse "" y "" para más y menos, ajustar la fecha de presentación del producto a la fecha actual, como la corriente 15 de marzo se pondrá a 03: 15d, ver Figura 8. Después del ajuste, presione MD para salir.
Figura 8
6.2.2 ajuste de la hora actual
6.2.2.1 Pulse el botón MD para 3s para cancelar el bloqueo del teclado, por lo que el bloqueo puede desaparecer, los actuales destellos de posición min, puede pulsar "" para seleccionar la posición ajustada y pulse "" y "" para más y menos, con el fin de para ajustar el tiempo de visualización de la hora actual, véase
La Figura 9.
6.2.3 parámetros de temporización (/ apagado el tiempo de conexión) el establecimiento

6.2.3.1 Después de la operación de acabado en 6.2.2, pulse MD para ajustar los parámetros de tiempo, y los destellos de posición correspondientes, ver Figura 10.
Figura 10
6.2.3.2 1ON (primera conexión) ajuste de la hora: pulse "", "" y "", respectivamente, para establecer 1ON tiempo, la latitud se cumple la función de ajuste de la latitud; después de ajustar la hora, presione para entrar en el modelo de ajuste marca de latitud, por entonces , la pantalla no parpadea, y pulse y para activar / desactivar la función de ajuste de la latitud; después de terminar esto, pulse MD para entrar 1OFF (primera desconexión) ajuste de la hora, vea la Figura 11.
Figura 11

6.2.3.3 1OFF (primera desconexión) ajuste de tiempo: establecer el tiempo 1OFF acuerdo con los pasos especificados en 6.2.3.2.

6.2.3.4 Continuar presionando MD, por período de tiempo redundante, por favor presione "R" para eliminar el tiempo de otros grupos, por lo que la pantalla de cristal líquido mostrará "", ver Figura 12, y luego, presione "R" para recordar.
Figura 12
6.2.4 Después del ajuste, pulse "MD" para 3s, introduzca estado de funcionamiento, los bloqueos de interruptor hora automáticamente, "LOCK" shows, y ver la Figura 13.
Figura 13

6.3 Después de cerrar el interruptor, presione "MD" y "" al mismo tiempo para cambiar el estado de manual / automático. Continuamente pulse la combinación, la pantalla mostrará "OFF", "AUTO OFF", "ON" y "ON AUTO" sucesivamente, véase la Figura 14. Cuando el circuito será dentro y fuera de forma temporal en el proceso de operación, los botones de combinación se puede utilizar para ajustar el interruptor de ON y OFF; si el interruptor de tiempo trabajará de forma automática de acuerdo con el tiempo establecido, el botón de combinación se usa para ajustar el interruptor en "ON AUTO" o "AUTO OFF, entonces el interruptor horario puede trabajar a tiempo como conjunto, a fin de lograr el control automático, véase la Figura 14.
Figura 14 Manual proceso de ajuste del interruptor / hora automática

7 Notas
7,1 favor empujar la pieza de limitación de azul En la parte inferior del producto antes de su uso.
7.2 El interruptor en la línea sólo se puede conectar a la fuente de alimentación AC220V, no acceda a la otra potencia.
7.3 Si no se puede alcanzar la función de control automático, Compruebe la esquina inferior derecha de la pantalla (AUTO) se muestra a la derecha?
7.4 La batería interna sólo puede proporcionar la visualización de la pantalla LCD y ajustes, como A1, A2 terminal de potencia auxiliar se perdió, no está en condiciones para conducir la salida de relé ..
7.5 Si el usuario a encontrar errores en los productos, a través de corto reinicio del terminal 3, 4, Después de los procedimientos de restablecimiento deben establecer de nuevo.
7.6 Si la función de la latitud de algún grupo de ajuste de la hora está abierto, el tiempo ajustado se puede ajustar de forma automática al cambiar la latitud y la fecha actual, así que por favor verifique una vez más el tiempo establecido después de cambiar la latitud y la fecha.
7.7 Cuando el final de la vida útil del producto, por favor recicle el producto del trabajo o de sus componentes, por partes no reciclados, por favor deseche, para proteger nuestro medio ambiente.
