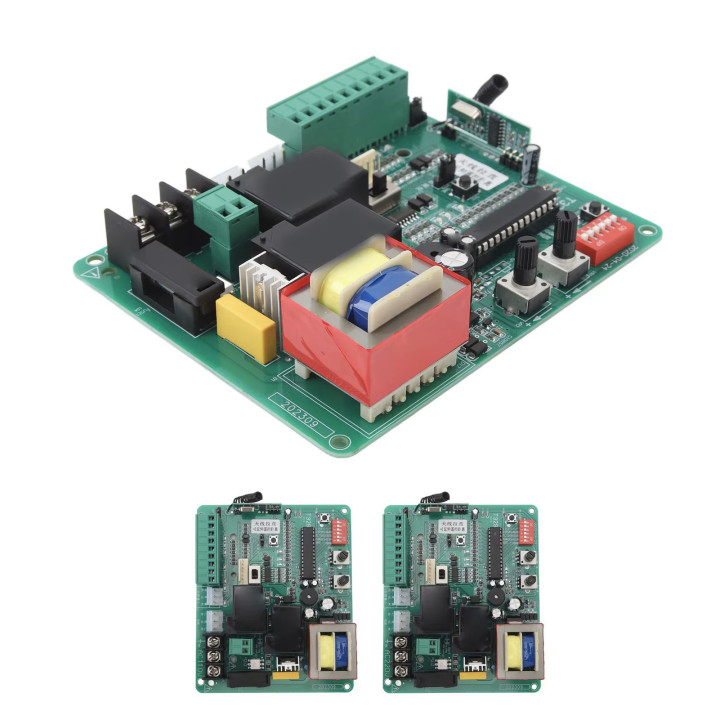

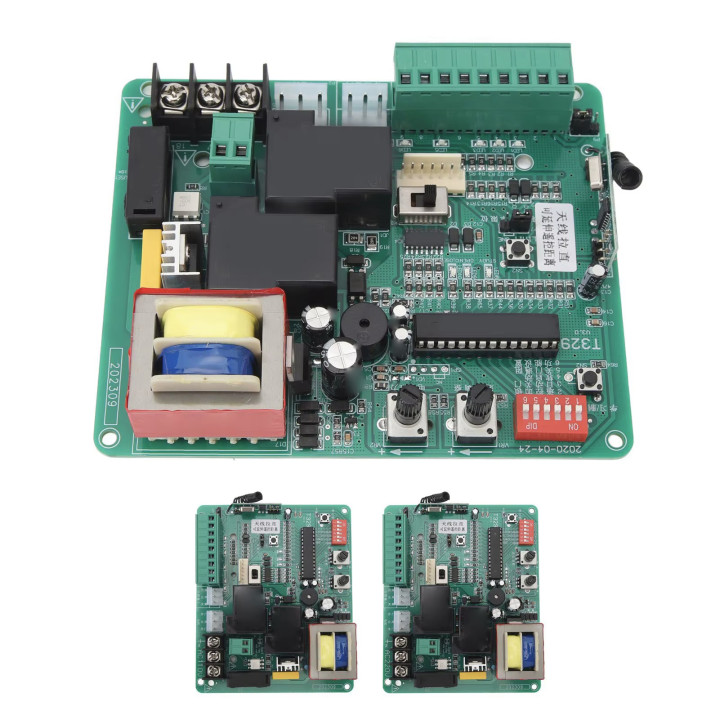

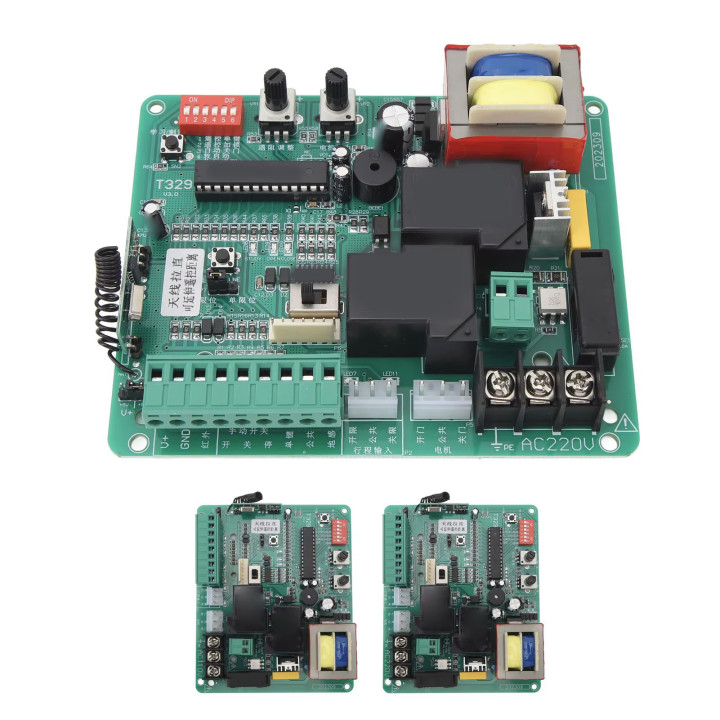

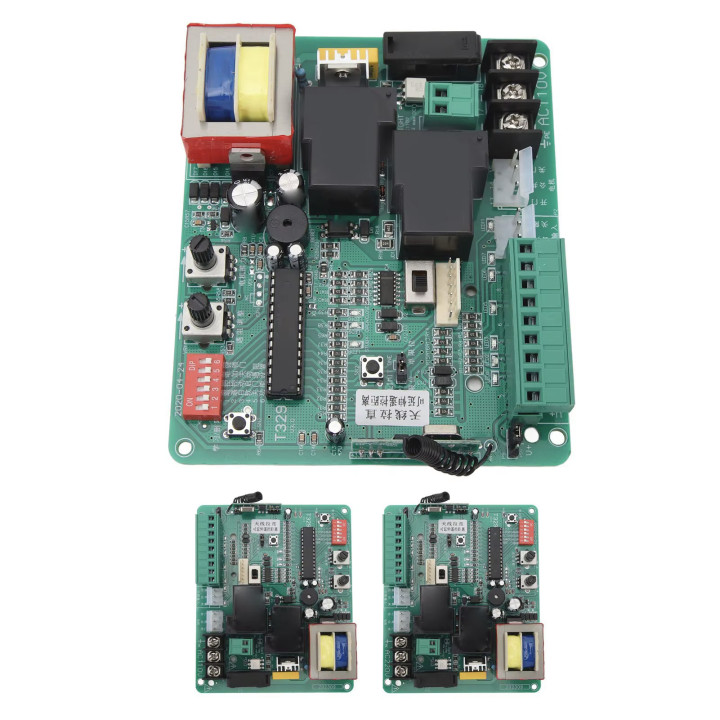

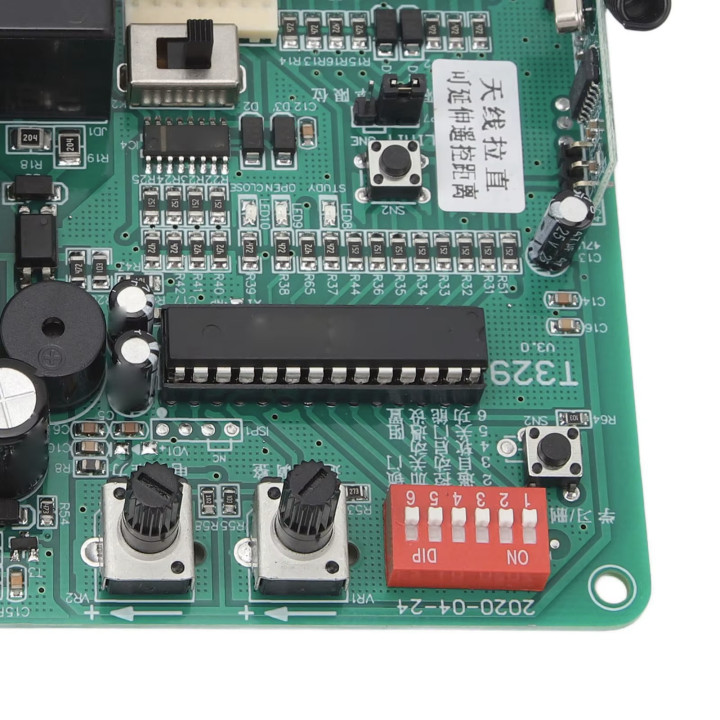

Unidad de control universal para motor de puerta corredera de 220 V + receptor de radio de 433 MHz para automatización

Unidad de control universal para motor de puerta corredera de 220 V + receptor de radio de 433 MHz para automatización
Placa de circuito universal para abridor de puerta corredera, panel de control electrónico principal para motor de puerta corredera
1. Rendimiento avanzado: Utiliza un control avanzado por microordenador, lo que proporciona mayor estabilidad y funcionalidad completa en comparación con los controladores convencionales.
2. Botón de ajuste de la resistencia del motor: Detiene automáticamente el motor cuando encuentra una resistencia significativa, garantizando la seguridad y evitando daños en la puerta.
3. Alta sensibilidad: La placa de control para abridor de puerta corredera ofrece una gran capacidad antiinterferencias, un control preciso, un funcionamiento sencillo y un diseño intuitivo.
4. Ajuste de la fuerza de accionamiento: Permite ajustar la fuerza de accionamiento del motor. Cuando la puerta encuentra un obstáculo durante el proceso de cierre, se detiene automáticamente, evitando accidentes o daños.
5. Fácil instalación y uso: Instalación sencilla y funcionamiento intuitivo, ideal tanto para profesionales como para aficionados al bricolaje.
Tipo de artículo: Panel de control para abridor de puerta corredera
Material: Componente electrónico
Peso: Aprox. 316 g / 11,1 oz
Ámbito de aplicación: Controlador de motor
Tipo: Abridor automático de portones
Producto aplicable: Portón corredizo
Tamaño del producto: Aprox. 130 x 108 mm / 5,1 x 4,3 pulgadas
Método de aprendizaje del control remoto: Presione el botón de aprendizaje del control durante 1 segundo, suéltelo cuando el LED 6 se apague, luego mantenga presionado cualquier botón del control remoto sin moverlo; el indicador parpadeará tres veces para indicar que la operación ha finalizado. El control remoto se puede usar con normalidad. El mismo método se puede usar para aprender el segundo, tercer, etc. controles remotos.
Eliminar la contraseña del control remoto: Mantenga presionado el botón de aprendizaje del control durante aproximadamente 8 segundos, suéltelo después de escuchar un tono de aviso y elimine todos los controles remotos previamente aprendidos. Puede volver a aprenderlos y usarlos según el método de aprendizaje del control remoto.
Uso del control remoto: El control remoto puede aprender hasta 300 códigos de aprendizaje. Si se excede este límite, no se pueden agregar más controles. Solo puede eliminar algunos controles remotos antes de agregar más.
Manejo del teclado del control remoto: Al pulsar el botón de dirección (abrir, cerrar) del control remoto, el motor se activa. Al pulsar el botón de parada, el motor se detiene o las teclas se desbloquean.
Teclado con bloqueo manual: Cuando B2 está activado, al pulsar el botón de bloqueo del control remoto, se bloquea el controlador (el indicador de parada del panel parpadeará), bloqueando únicamente los botones manuales y las teclas de dirección. Pulse el botón de parada del control remoto para desbloquear (el indicador de parada del panel dejará de parpadear). Cuando el controlador está bloqueado, debe desbloquearlo pulsando el botón de parada del control remoto antes de usar las teclas de dirección y los botones manuales.
Configuración del cierre manual de la puerta: Los usuarios pueden configurar el cierre automático de la puerta según sus necesidades. Cuando B3 está activado, indica que el cierre automático de la puerta está activado. Cuando está desactivado, indica que el cierre automático de la puerta está desactivado. Método de configuración del cierre automático de la puerta: Coloque los puentes rojos B3 y B6 en la posición de encendido. Ajuste el tiempo de cierre retardado de la puerta pulsando la tecla de función F(SN1) una vez por cada segundo adicional. Tras ajustar el tiempo deseado, pulse B6 para desactivarlo y se oirá un aviso acústico indicando que el tiempo de cierre automático de la puerta está configurado.
Abridor de puerta con tarjeta: Especialmente diseñado para la función de apertura de puerta, la línea común se conecta a GND y la línea abierta a OP. Nota: Al utilizar la función de tarjeta, el controlador puede configurar el cierre automático de la puerta para garantizar que la puerta se cierre con un retardo (consulte la configuración del cierre automático de la puerta). Sin embargo, por razones de seguridad, es necesario instalar dispositivos de detección infrarrojos para evitar que cualquier objeto quede atrapado durante el cierre automático de la puerta.

Cableado de recorrido: El recorrido se puede seleccionar mediante métodos mecánicos o de tubo de láminas. El cable común de recorrido se conecta a COM y la dirección se conecta a O.P. y C.L.
Cableado del motor: El cableado del motor debe realizarse según el diagrama principal. El cable común del motor debe conectarse a COM en la placa de circuito, y la dirección se conecta a L1 y L2. De lo contrario, el motor podría funcionar mal si gira en una sola dirección.
Ajuste del tiempo de protección del motor: (Esta función debe utilizarse con B3 en una posición determinada. Si el indicador no se apaga, debe apagarlo y volver a activar esta función).
Después de instalar la puerta (cuando el recorrido coincida con la posición de parada), apague la alimentación durante 5 segundos y luego vuelva a encenderla. Mantenga presionada la tecla de función F durante más de 5 segundos. Una vez que la puerta se mueva, suelte el botón. La puerta se abrirá primero hasta la posición de recorrido y luego se cerrará automáticamente. Después de cerrarse hasta la posición de recorrido, se detendrá, completando el ajuste del tiempo de protección del motor. Finalmente, B6 debe bajarse a la posición de apagado.
