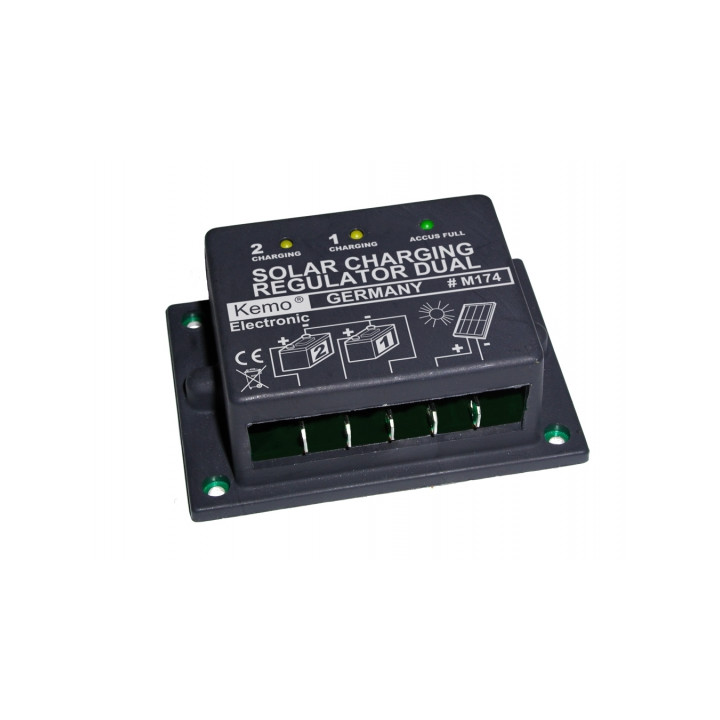

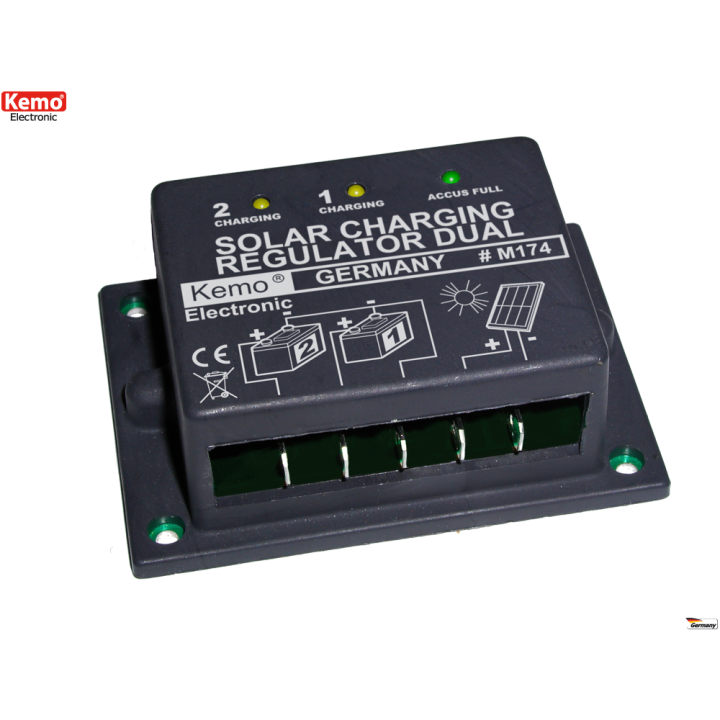

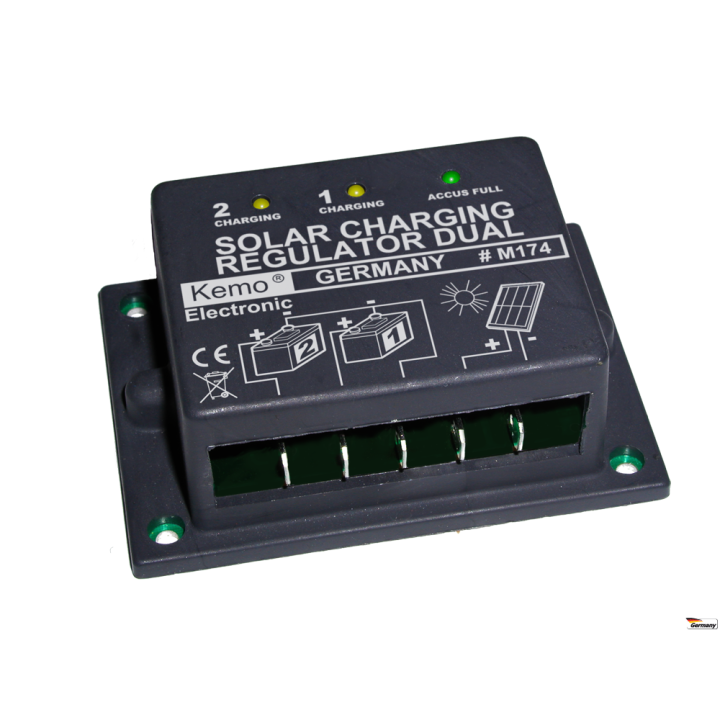

Regulador de carga solar dual 16a m174

M174 Dual Controlador de carga solar 16A
4 . La placa de base de metal del regulador de carga se puede calentar de acuerdo con la corriente de carga . Instale el controlador de carga para que esté continuamente buena 'roto ' . Se puede activar el regulador de carga de esta manera abierto a la corriente de carga aprox . 4 A. Si la corriente de carga 4 A - max . 16 A (carga completa ) , atornillar el módulo con la placa de base de metal plano en un disipador de calor . El disipador de calor debe tener un espesor de al menos 4 mm y una superficie total ( área de la aleta de enfriamiento ) de > 300 cm 2 . La placa base de metal no debe ser calentado a > 75 ° C durante el funcionamiento !
5 . Puesta en marcha : Después de instalar el sistema de acuerdo con el dibujo y la descripción anterior , se puede poner en servicio . Si las baterías tienen una tensión de
carga < 12,9 V y por lo tanto pueden ser cargadas, el correspondiente LED en las luces del regulador de carga y muestra la forma en que la batería está lista para ser cargada . Cuando las baterías están completamente cargadas , el cargo éteindent pantallas y batería llena " rayón LED .
Asegúrese de que la licencia de máxima corriente de carga tus baterías conectadas no son menos de la potencia máxima de su fuente de energía !
Información adicional : Si las baterías con alguna lámpara de control ' žaccu completo " no viene ni siquiera después de la carga prolongada y la lámpara de control de carga brilla constantemente , esto puede tener las siguientes causas : el sistema solar o la libreta de no suficiente corriente para cargar la batería o la batería es vieja y ya no puede alcanzar la tensión máxima de aprox . 14,2 V. Por supuesto, usted todavía puede usar este tipo de baterías , sino en virtud de su edad que no atteindent la máxima tensión posible la carga y la batería LED completo " no se enciende .

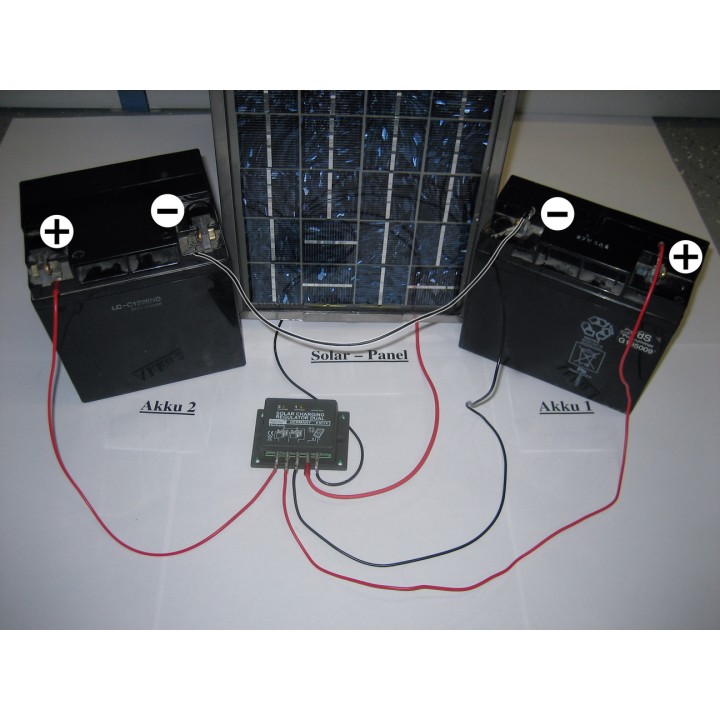

Si se conecta una batería , a continuación, las dos salidas están conectadas en paralelo 1 +
2 ( 1 + 2 veces para ir a la terminal positiva de la batería ) .
Si la batería está vacía y se conecta el panel solar no entrega o bien la corriente (el sol no brilla ) , ninguno de los LEDs irradian módulo. Si usted necesita una gran cantidad de energía , también puede conectar las salidas de la batería en paralelo con una batería de gran tamaño . A continuación, la corriente de carga puede ser de hasta 16 A con enfriamiento .
Como fuente de alimentación debe estar conectado sólo los paneles solares de 12V sin dispositivos de carga , bloques de poder, otras baterías , turbinas eólicas, etc .
Uso previsto : Regulación de corriente de carga para baterías que se cargan por las células solares.
Descripción del circuito : Este módulo es un interruptor electrónico que conecta la conexión con el panel solar, cuando la batería no está completamente lleno, y de nuevo cuando la batería está llena . Un transistor MOS de potencia que cambia casi pérdida se utiliza como un elemento de circuito .
Datos técnicos:
Voltaje de entrada : Los paneles solares de 15 a 30 V de tensión de carga , tensión nominal 12 V
Máxima corriente de carga : . 16 A Total ( 2 a un máximo de 8 pilas AA o una batería conectada en paralelo a las dos salidas de hasta 16 A) | Conexiones: 1 o 2 baterías de 12V Si se conecta una batería, a continuación, las dos salidas ( 1 + 2 ) en paralelo ( simultáneamente) aplicados a la batería | Hits: ' carga ' una pantalla de batería, ' batería žtous completo " 1 pantalla | Refrigeración : En caso de corrientes> 4 tornillos del módulo con el fondo de metal de un disipador de calor con una superficie de > 300 cm2 | Fusible : un fusible aguas arriba F16 es necesaria (no incluida ) | tensión de arranque : la batería aprox . < 12,9 V + - 5 % | Tensión de conmutación : batería llena aprox . 14,2 V + - 5 % | Consumo de energía propia ( la batería está cargada ) : < 2 mA |
Resistente a la corriente inversa ( diodo adicional no es necesario ) |

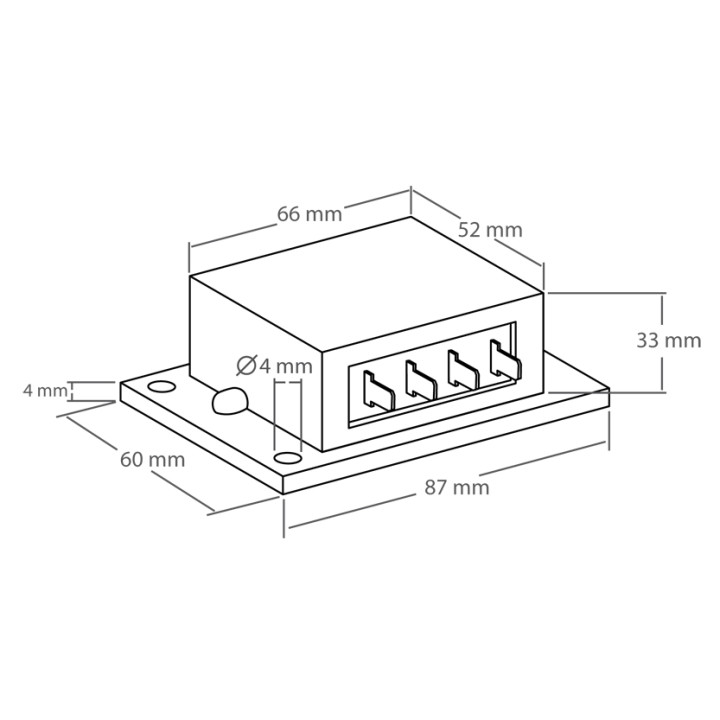

Dimensiones : aprox . 87 x 60 x 33 mm . Para conectar con un panel solar de 12 V y 1 o 2 baterías para evitar la sobrecarga de la batería . 2 cuando se conectan las baterías , que se cobran por separado el uno del otro . El voltaje de la batería con la menor carga siempre recibe más corriente de carga . Con pantallas LED y de alta potencia de carga: 2 x 8 como máximo , o 1 x 16 A. Preste atención a lo siguiente:
1 . Debemos mantener los cables lo más corto posible . Además es necesario que los cables se ajustan a la corriente de carga . Cable demasiado delgado o demasiado tiempo provocará pérdidas en el cable. Se recomienda un cable con una sección transversal de al menos 1,5 mm2 para los sistemas solares pequeños ( hasta aprox . 2 A). Si corrientes más altas , debe utilizar cables 2,5-4 mm2 para sujetar las pérdidas de potencia en el cable.
2 . Por favor, inserte un fusible entre el panel solar y regulador de carga . Fusible debe ser dimensionada de forma que se ajusta a la corriente máxima del panel solar , pero no debe ser más de 16 A de mama . Así que si usted utiliza paneles solares con el ejemplo 2 Un fusible debe ser lo más 2 A.
3 . En caso de montar el regulador de carga lo más cerca posible de la batería ( la longitud del cable a las baterías < 1 m si es posible ) . Motivo: El controlador de carga debe controlar la tensión de la batería constantemente . Si los cables entre el controlador y la batería es muy largo , la tensión medida en la corriente de carga se desconecta otra con la corriente de carga ( debido a las pérdidas de cable ) . Esto hará que el controlador se conecta y desconecta constantemente con retardo de tiempo cuando la batería se aproxima al voltaje de corte .
