REF : M174
M174 dua
M174 dua
Regolatore 12v 16a pannello solare caricabatteria attuale regolamento m174 regolatore solare
REF : M174
20,75 €
M174 dua
:
74 Articoli
Emplacement : R8I6()R8I4

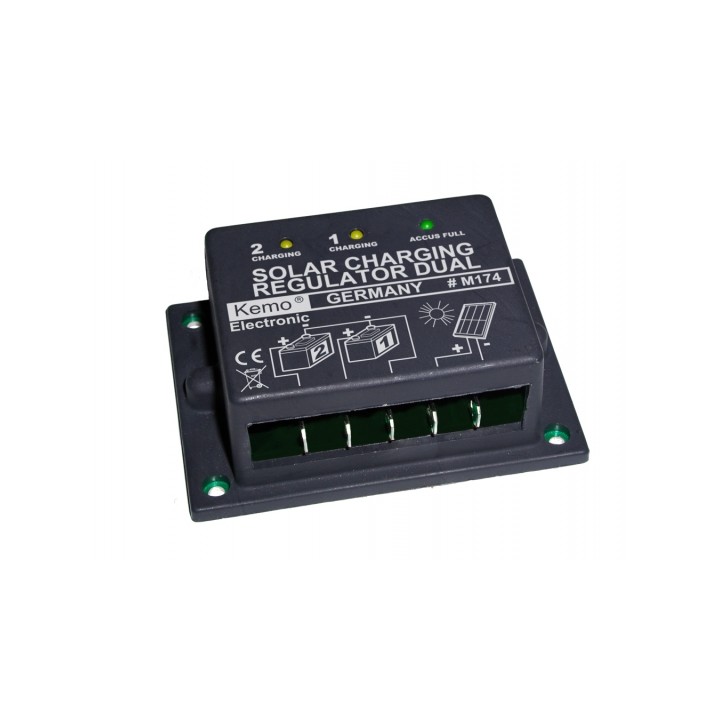

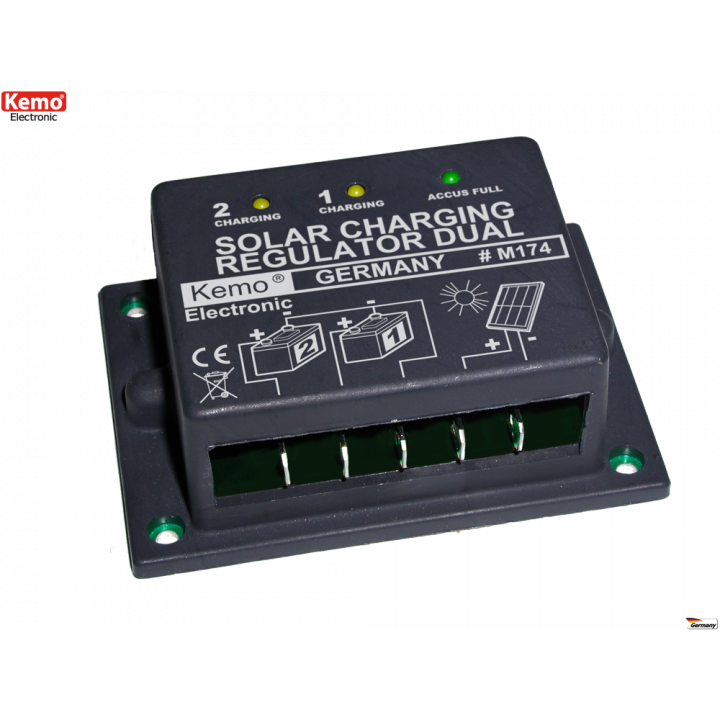

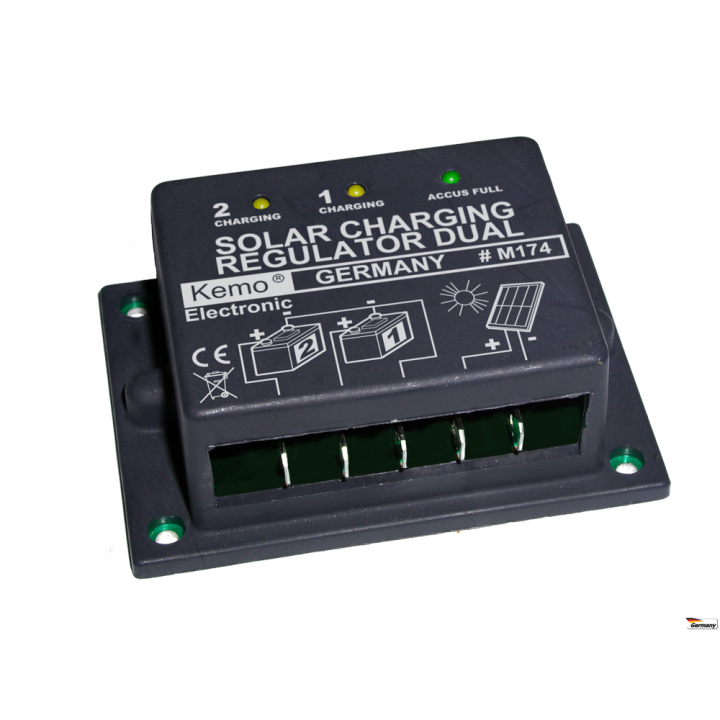

M174 dual regolatore di carica solare 16A
4 . La piastra di base metallica del regolatore di carica può riscaldare in base alla corrente di carico . Si prega di installare il regolatore di carica in modo che sia sempre buono 'rotto' . È possibile attivare il regolatore di carica in questo modo aperto per la corrente di carica ca . 4 A. Se la corrente di 4 A Carico - max. 16 A ( a pieno carico) , avvitare il modulo con la piastra di base metallica seccamente su un dissipatore di calore . Il dissipatore di calore dovrebbe avere uno spessore di almeno 4 mm ed una superficie totale ( superficie di aletta di raffreddamento ) di > 300 cm 2 . La piastra di base metallica non deve essere riscaldato a > 75 ° C durante il funzionamento!
5 . Messa : Dopo aver installato il sistema secondo il disegno e la descrizione di cui sopra , può essere messo in servizio . Se le batterie hanno una tensione di
carico < 12,9 V e pertanto possono essere caricate , il corrispondente led sulla regolatore di carica e mostra il modo in cui la batteria è pronto per essere caricato . Quando tutte le batterie sono completamente cariche , la carica éteindent display e rayon batteria carica ' LED .
Assicurarsi che la licenza corrente massima di carico batterie collegate non sono inferiore alla potenza massima dalla sorgente di alimentazione !
Ulteriori informazioni : Se le batterie con un po ' spia ' žaccu pieno ' non arriva nemmeno dopo la ricarica prolungata e spia di controllo di carica brilla costantemente , questo può avere le seguenti cause : sistema solare o il tuo libro non abbastanza corrente per caricare la batteria o la batteria è vecchia e non può più raggiungere il picco massimo di tensione di ca . 14,2 V. Naturalmente è ancora possibile utilizzare tali batterie , ma in virtù della loro età che non atteindent la tensione di carico massimo possibile e la batteria a LED full ' non si accende .

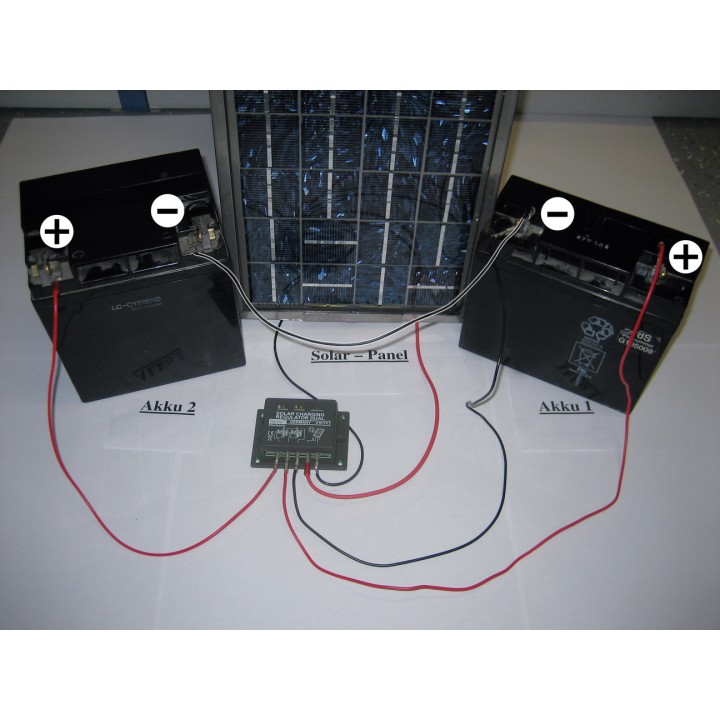

Se una batteria è collegata , allora entrambe le uscite sono collegate in parallelo 1 +
2 ( 1 + 2 volte per andare al terminale positivo della batteria ) .
Se la batteria è scarica e collegato il pannello solare non consegna né la corrente ( il sole non brilla ) , nessuno dei LED modulo irradiano . Se avete bisogno di un sacco di potenza , è anche possibile collegare le uscite di batterie in parallelo con una batteria di grandi dimensioni . Allora la corrente di carica può essere fino a 16 A con raffreddamento .
Come fonte di alimentazione deve essere collegato solo pannelli solari 12V senza dispositivi di carico , blocchi di potere, altre batterie , turbine eoliche , ecc .
Uso conforme : Regolamento della corrente di carica per le batterie che si caricano da celle solari .
Circuito Descrizione : Questo modulo è un interruttore elettronico che collega il collegamento al pannello solare quando la batteria non è completamente pieno e di nuovo quando la batteria è piena . Un transistore MOS di potenza che commuta quasi perdita viene utilizzato come elemento di circuito .
Dati tecnici:
Tensione di ingresso : i pannelli solari da 15 a 30 V tensione di carico , tensione nominale di 12 V
Massima corrente di carico : 16. A Totale ( da 2 a max 8 A batterie o una batteria collegata in parallelo ad entrambe le uscite fino a 16 A ) | Connessioni: 1 o 2 batterie da 12V Se una batteria è collegata , quindi le due uscite ( 1 + 2 ) in parallelo ( contemporaneamente) applicate alla batteria | Hits: un display a batteria ' carico ' , 1 display ' batteria žtous pieno ' | Refrigerazione : in caso di correnti> 4 vite del modulo con la parte inferiore in metallo di un dissipatore di calore con una superficie di > 300 cm2 | Fusibile : un fusibile a monte F16 a è richiesto ( non incluso) | A partire tensione : ca batteria . < 12,9 V + - 5 % | Tensione di commutazione : batteria carica ca . 14,2 V + - 5 % | Consumo proprio ( la batteria è carica ) : < 2 mA |
Resistente corrente inversa ( diodo aggiuntivo non è richiesta) |

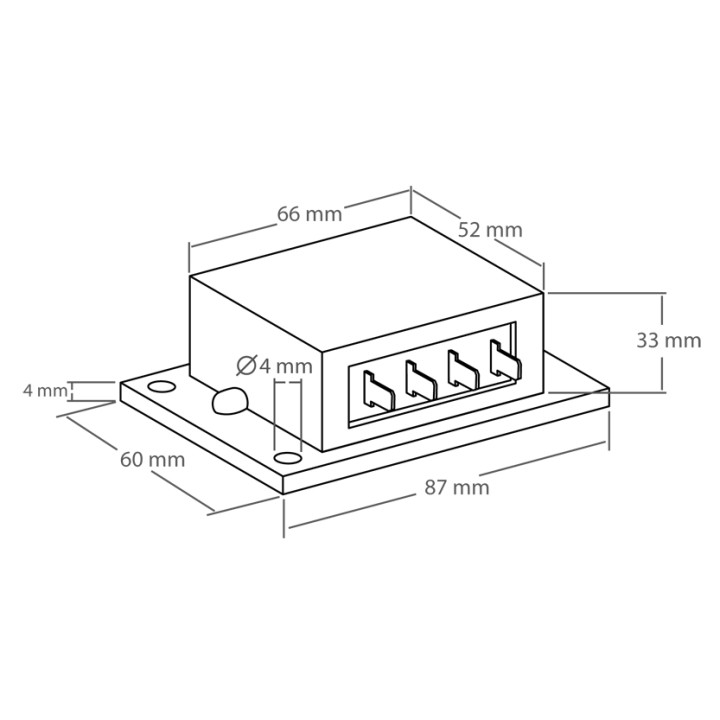

Dimensioni: ca . 87 x 60 x 33 mm. Per connettersi con un pannello solare da 12 V e 1 o 2 batterie per evitare il sovraccarico della batteria . 2 quando le batterie sono collegate , essi si pagano separatamente l'uno dall'altro . La tensione della batteria con la minor carico riceve sempre più corrente di carico . Con display a LED e l'alto potere di carico : 2 x 8 A massimo o 1 x 16 A. Prestare attenzione a quanto segue :
1 . Dobbiamo mantenere i cavi il più corto possibile . Inoltre è necessario che i cavi sono adeguati per la corrente di carico . Cavo troppo sottile o troppo lungo causerà perdite nel cavo . Si consiglia un cavo con una sezione di almeno 1,5 mm2 per i piccoli impianti solari ( fino a ca. 2 A) . Se correnti più elevate , si consiglia di utilizzare cavi 2,5-4 mm2 a tenere premuto le perdite di potenza nel cavo .
2 . Si prega di inserire un fusibile tra il pannello solare e regolatore di carica . Fusibile deve essere dimensionato in modo che sia adeguata alla corrente massima del pannello solare , ma non dovrebbe essere più di 16 A petto . Quindi, se si utilizzano i pannelli solari , ad esempio con fusibile 2 A deve essere il 2 A.
3 . Dovrebbe montare il regolatore di carica più vicino possibile alla batteria ( lunghezza del cavo alle batterie < 1 m se possibile) . Motivo : Il regolatore di carica deve controllare la tensione della batteria costantemente . Se i cavi tra il regolatore e la batteria è molto lungo, la tensione misurata con il carico corrente è scollegato un altro con il carico di corrente (a causa di perdite del cavo ) . Questo farà sì che il controller si connette e disconnette continuamente con ritardo di tempo in cui la batteria si avvicina alla tensione di cut- off .
4 . La piastra di base metallica del regolatore di carica può riscaldare in base alla corrente di carico . Si prega di installare il regolatore di carica in modo che sia sempre buono 'rotto' . È possibile attivare il regolatore di carica in questo modo aperto per la corrente di carica ca . 4 A. Se la corrente di 4 A Carico - max. 16 A ( a pieno carico) , avvitare il modulo con la piastra di base metallica seccamente su un dissipatore di calore . Il dissipatore di calore dovrebbe avere uno spessore di almeno 4 mm ed una superficie totale ( superficie di aletta di raffreddamento ) di > 300 cm 2 . La piastra di base metallica non deve essere riscaldato a > 75 ° C durante il funzionamento!
5 . Messa : Dopo aver installato il sistema secondo il disegno e la descrizione di cui sopra , può essere messo in servizio . Se le batterie hanno una tensione di
carico < 12,9 V e pertanto possono essere caricate , il corrispondente led sulla regolatore di carica e mostra il modo in cui la batteria è pronto per essere caricato . Quando tutte le batterie sono completamente cariche , la carica éteindent display e rayon batteria carica ' LED .
Assicurarsi che la licenza corrente massima di carico batterie collegate non sono inferiore alla potenza massima dalla sorgente di alimentazione !
Ulteriori informazioni : Se le batterie con un po ' spia ' žaccu pieno ' non arriva nemmeno dopo la ricarica prolungata e spia di controllo di carica brilla costantemente , questo può avere le seguenti cause : sistema solare o il tuo libro non abbastanza corrente per caricare la batteria o la batteria è vecchia e non può più raggiungere il picco massimo di tensione di ca . 14,2 V. Naturalmente è ancora possibile utilizzare tali batterie , ma in virtù della loro età che non atteindent la tensione di carico massimo possibile e la batteria a LED full ' non si accende .
Se una batteria è collegata , allora entrambe le uscite sono collegate in parallelo 1 +
2 ( 1 + 2 volte per andare al terminale positivo della batteria ) .
Se la batteria è scarica e collegato il pannello solare non consegna né la corrente ( il sole non brilla ) , nessuno dei LED modulo irradiano . Se avete bisogno di un sacco di potenza , è anche possibile collegare le uscite di batterie in parallelo con una batteria di grandi dimensioni . Allora la corrente di carica può essere fino a 16 A con raffreddamento .
Come fonte di alimentazione deve essere collegato solo pannelli solari 12V senza dispositivi di carico , blocchi di potere, altre batterie , turbine eoliche , ecc .
Uso conforme : Regolamento della corrente di carica per le batterie che si caricano da celle solari .
Circuito Descrizione : Questo modulo è un interruttore elettronico che collega il collegamento al pannello solare quando la batteria non è completamente pieno e di nuovo quando la batteria è piena . Un transistore MOS di potenza che commuta quasi perdita viene utilizzato come elemento di circuito .
Dati tecnici:
Tensione di ingresso : i pannelli solari da 15 a 30 V tensione di carico , tensione nominale di 12 V
Massima corrente di carico : 16. A Totale ( da 2 a max 8 A batterie o una batteria collegata in parallelo ad entrambe le uscite fino a 16 A ) | Connessioni: 1 o 2 batterie da 12V Se una batteria è collegata , quindi le due uscite ( 1 + 2 ) in parallelo ( contemporaneamente) applicate alla batteria | Hits: un display a batteria ' carico ' , 1 display ' batteria žtous pieno ' | Refrigerazione : in caso di correnti> 4 vite del modulo con la parte inferiore in metallo di un dissipatore di calore con una superficie di > 300 cm2 | Fusibile : un fusibile a monte F16 a è richiesto ( non incluso) | A partire tensione : ca batteria . < 12,9 V + - 5 % | Tensione di commutazione : batteria carica ca . 14,2 V + - 5 % | Consumo proprio ( la batteria è carica ) : < 2 mA |
Resistente corrente inversa ( diodo aggiuntivo non è richiesta) |
Dimensioni: ca . 87 x 60 x 33 mm. Per connettersi con un pannello solare da 12 V e 1 o 2 batterie per evitare il sovraccarico della batteria . 2 quando le batterie sono collegate , essi si pagano separatamente l'uno dall'altro . La tensione della batteria con la minor carico riceve sempre più corrente di carico . Con display a LED e l'alto potere di carico : 2 x 8 A massimo o 1 x 16 A. Prestare attenzione a quanto segue :
1 . Dobbiamo mantenere i cavi il più corto possibile . Inoltre è necessario che i cavi sono adeguati per la corrente di carico . Cavo troppo sottile o troppo lungo causerà perdite nel cavo . Si consiglia un cavo con una sezione di almeno 1,5 mm2 per i piccoli impianti solari ( fino a ca. 2 A) . Se correnti più elevate , si consiglia di utilizzare cavi 2,5-4 mm2 a tenere premuto le perdite di potenza nel cavo .
2 . Si prega di inserire un fusibile tra il pannello solare e regolatore di carica . Fusibile deve essere dimensionato in modo che sia adeguata alla corrente massima del pannello solare , ma non dovrebbe essere più di 16 A petto . Quindi, se si utilizzano i pannelli solari , ad esempio con fusibile 2 A deve essere il 2 A.
3 . Dovrebbe montare il regolatore di carica più vicino possibile alla batteria ( lunghezza del cavo alle batterie < 1 m se possibile) . Motivo : Il regolatore di carica deve controllare la tensione della batteria costantemente . Se i cavi tra il regolatore e la batteria è molto lungo, la tensione misurata con il carico corrente è scollegato un altro con il carico di corrente (a causa di perdite del cavo ) . Questo farà sì che il controller si connette e disconnette continuamente con ritardo di tempo in cui la batteria si avvicina alla tensione di cut- off .
