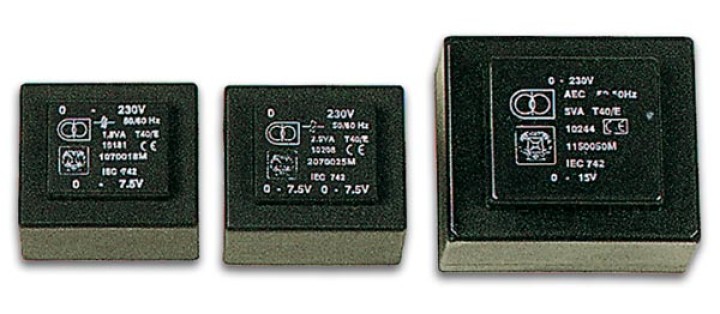

Transformateur moule 30va pour montage sur circuit imprime encap tr 1x18v/1.667aei66

Spécifications

tension: 1 x 18V
courant: 1 x 1.667A
résistance d'isolement: >5Mohm / 500Vcc
pouvoir diélectrique: >5kV min.
conçu pour une température ambiante de max. 40°C
matériaux de classe thermique E, température max. 120°
protection contre les courts-circuits jusqu'à 3VA
possibilité de protection par fusible thermique
température max. pour classe E: 95°C
tension primaire: 230V ± 10%, 50/60Hz
tolérance de tension secondaire: +7% - 3% à 230V et charge maximale
moyen de soudure parfaite pou bain à ondes
label CE
distances de fluages selon IEC742

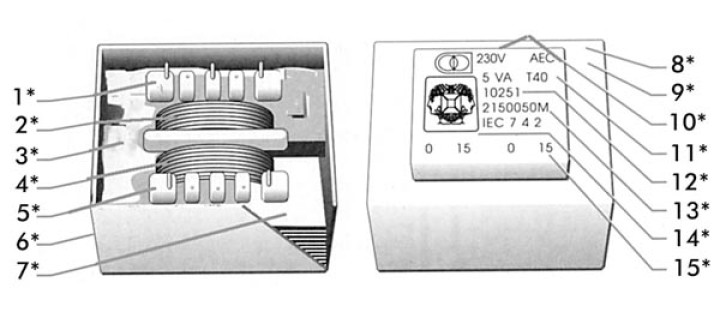

figure:
1*: bobine à deux chambres
2*: enroulement primaire
3*: encapsulation en résine époxy
4*: enroulement secondaire
5*: cosses de raccordement
6*: boîtier en polyamide
7*: noyau magnétique
8*: transformateur de sécurité
9*: protégé contre les courts-circuits
10*: tension primaire
11*: puissance / température nominales
12*: référence du fabricant
13*: référence d'ordre
14*: agréation :
15*: tensions secondaires nominales
