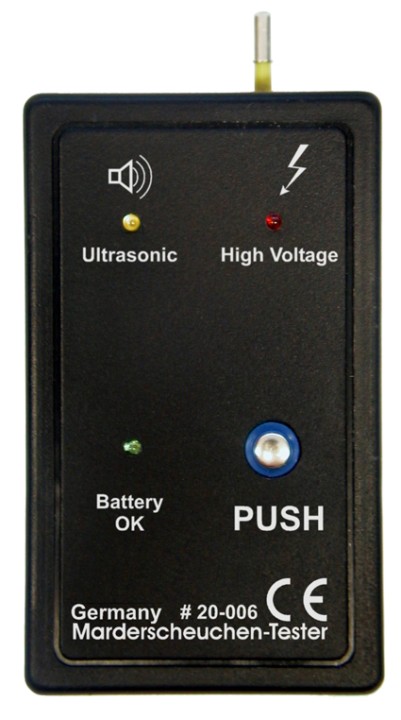

Detecteur a ultrason fg014 et haut voltage test detecteur ultra son electricite souris

Dimensions 100 x 60 x 25 mm . Poids 100gr
Testeur d'ultrason et de générateur de haute tension

L'appareil de contrôle pour prouver l'existence des bruits ultrasoniques (15etc29kHz) et d'haute tension (150etc700 V) sur la sonde de contact.
Tension opérationnelle : 9 V pile électrique.

Description de circuit

Les ultrasons sur une plage approximative de 15etc29 kHz sont enregistrés et indiqués par une diode électroluminescente au moyen d'un microphone ultrason installé sur la partie antérieure (à  côté de la sonde de contact d'haute tension) . En cas de contact d'haute tension > 150V avec la sonde, la diode électroluminescente s'allume .

Utilisation :
L'appareil de contrôle pour vérifier le correct fonctionnement des repousses ultrasons martre et vermine ainsi que des repousses d'haute tension dans des véhicules.

Opération :
Installez une pile 9V dans l'appareil. Si vous appuyez sur le bouton ' push ', l'appareil est mis en marche et LED ' battery ok ' s'allume. Si cette LED ne s'allume pas, la pile n'est pas connectée ou vide.
On tient la sonde de contact à  la distance d'environ 10etc40cm devant la source d'ultrason et on appuie sur le bouton ' push ' en même temps, LED 'ultrasonic ' s'allume. La LED est allumée sans interruption si la tonalité d'ultrason est continue ou augmente est diminue sur la plage de 15etc29 kHz. Si le repousse martre a une tonalité d'ultrason pulsatoire, LED va toujours clignoter.
Si vous voulez contrôler un repousse martre dans une voiture, touchez les plaques de contact d'haute tension avec le sonde de contact d'appareil. Appuyez sur le bouton ' push ' en même temps et touchez le sol de la voiture. Vous devez toucher le bouton ' push ' avec un doit nu et la terre de la voiture avec votre main nue (sans gants). En cas d'haute tension dans les plaques de contact, LED ' high voltage ' s'allume. L'appareil indique l'haute tensions uniquement si les plaques de contact sont chargées par la tension CC sur une plage de 150etc.700V. Il ne réagit pas aux plaques qui reçoivent uniquement des impulsions d'haute tension très courtes.

Remarques importantes :
1. Le testeur peut prouver l'existence des bruits ultrasons sur une plage approximative de 15etc..29kHz.
2. Une connexion électrique parfaite doit être effectuée afin de tester les plaque d'haute tension. Si c'est nécessaire, les plaques doivent être nettoyées afin d'avoir un bon contact avec la sonde. La résistance de la connexion dal le testeur arrive jusqu'à  36,000,000 ohms.
3. Le testeur doit être utilisé que pour les contrôles des repousses martres mentionnés ci-dessus ! Il ne doit pas être utilisé pour les autres contrôles électriques comme, par exemple, l'électricité à  la maison ou le système de démarrage de voiture !!!

Caractéristiques techniques :
Tension opérationnelle : pile 9V
Consommation de courant : 10etc15 mA
Contrôle de pile : automatiquement si l'appareil est en marche
Plage de fréquence : 15etc29 kHz (-20 dB)
Sensibilité : pour 23 kHz 40 dB approx.
Résistance : 36 M ohms
Dimensions : 100 x 60 x 25 mm approx.
