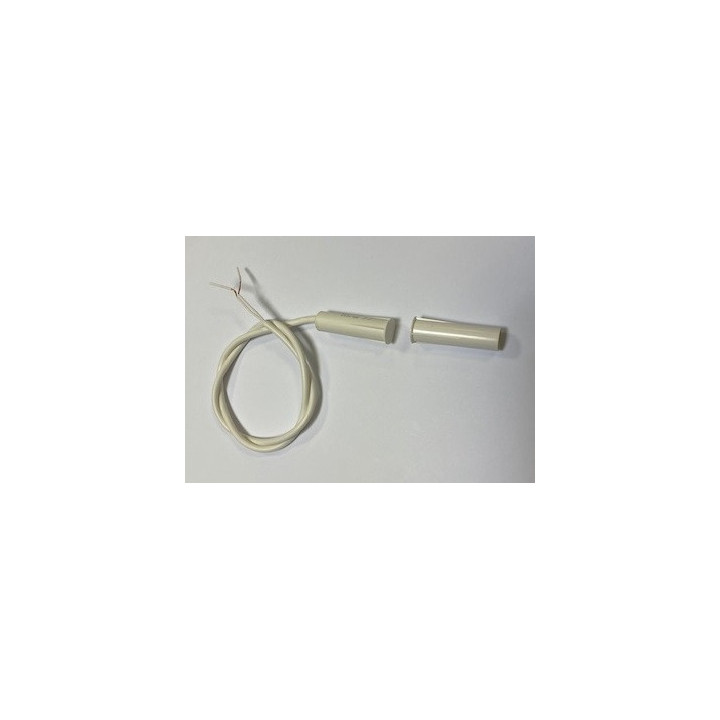

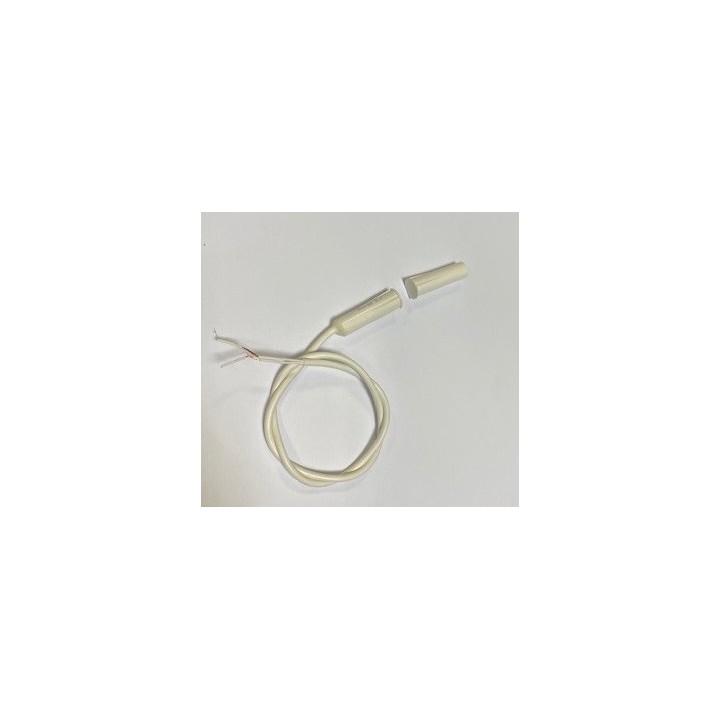

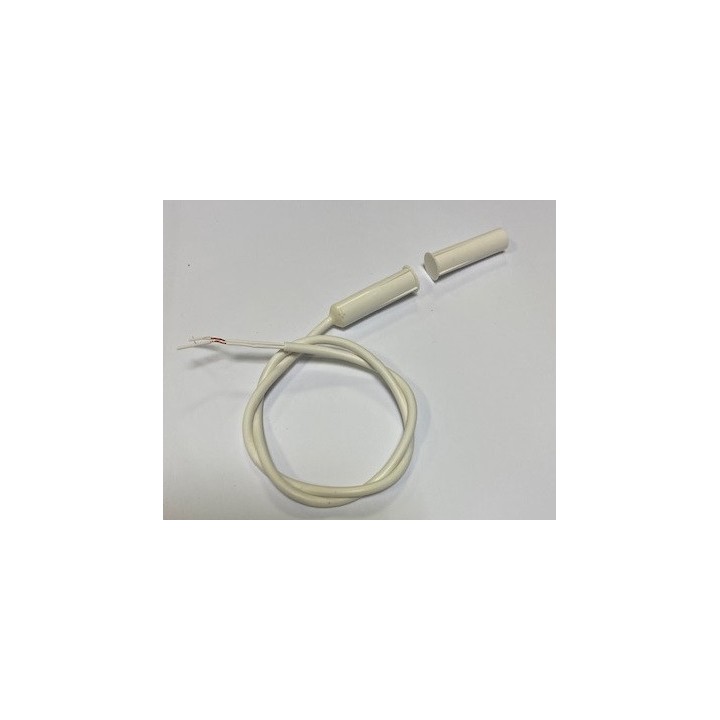

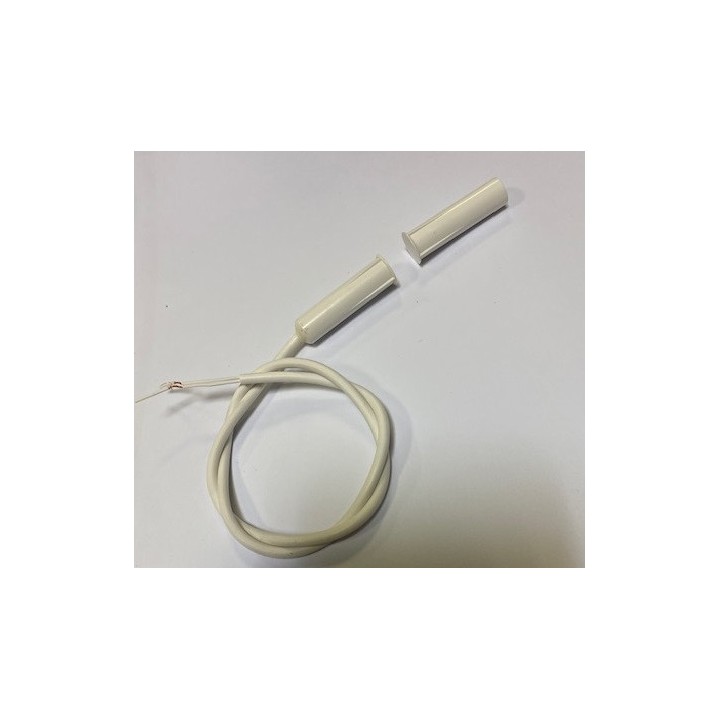

Le FC80 est prédisposé au raccordement à une centrale d’alarme à l’aide de 4 fils (2 pour le contact, 2 pour l’autoprotection). Le FC80 détecte une ouverture d’environ 15mm. Sortie sur contact de type
HAA26 FC80 FC80N FC803 1340 disponibles également
Dimensions O10x33mm . Poids 62gr. Courant maximum de 500mA/12Vcc Le FC80 est prédisposé au raccordement à une centrale d’alarme à l’aide de 4 fils (2 pour le contact, 2 pour l’autoprotection). Le FC80 détecte une ouverture d’environ 15mm. Sortie sur contact de type NF.
RÈGLES DE MONTAGE DES CONTACTS MAGNÉTIQUES
Le contact d’ouverture se composent d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence
de ce champ.
Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champ magnétique se réparti de manière homogène autour de
l’aimant.
A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l’aimant est entièrement attiré et capté par ce
matériau et n’agit plus dans les autres directions.
En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les
cales d’espacement spécifiques. Pour vérifier qu’un matériau est ferromagnétique ou non, utiliser l’aimant du contact. S’il y a attraction
entre l’aimant le matériau, ce dernier est ferromagnétique. Longueur des fils: 32 cm. Les 2 fils dénudés sont ceux prévus pour le contact.
