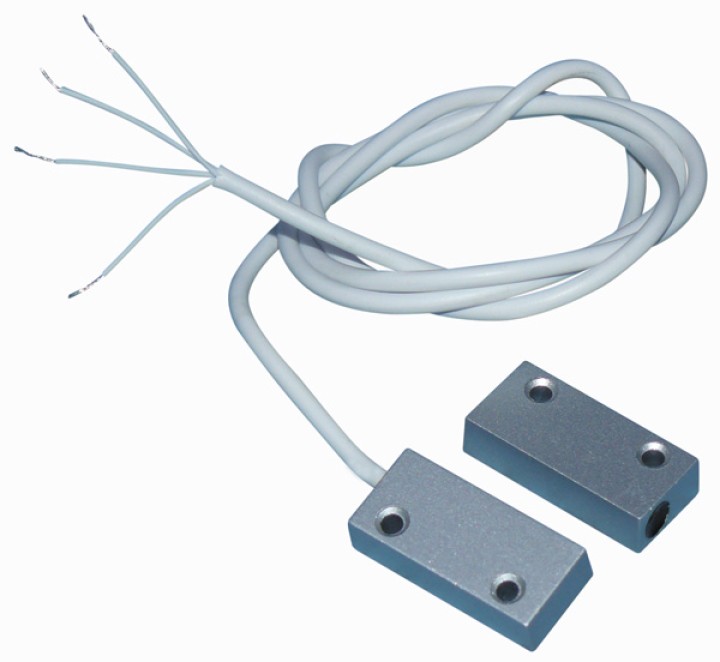

Dimensions du contact : 20x60x18mm . Dimensions de l’aimant : 20x70x5mm . Poids 180gr. Courant maximum de 500mA/12Vcc
Ce contact magnétique se monte en saillie.
Tolérance: 2cm
Sortie sur contact de type NF.
Courant maximum de 500mA/12Vcc
Règles de montage des contacts magnétiques |
Le contact d’ouverture se compose d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence de ce champ.
Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champ magnétique se réparti de manière homogène autour de l’aimant.
A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l’aimant est entièrement attiré et capté par ce matériau et n’agit plus dans les autres directions.
En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d’espacement spécifiques. Pour vérifier qu’un matériau est ferromagnétique ou non, utiliser l’aimant du contact. S’il y a attraction entre l’aimant le matériau, ce dernier est ferromagnétique.
