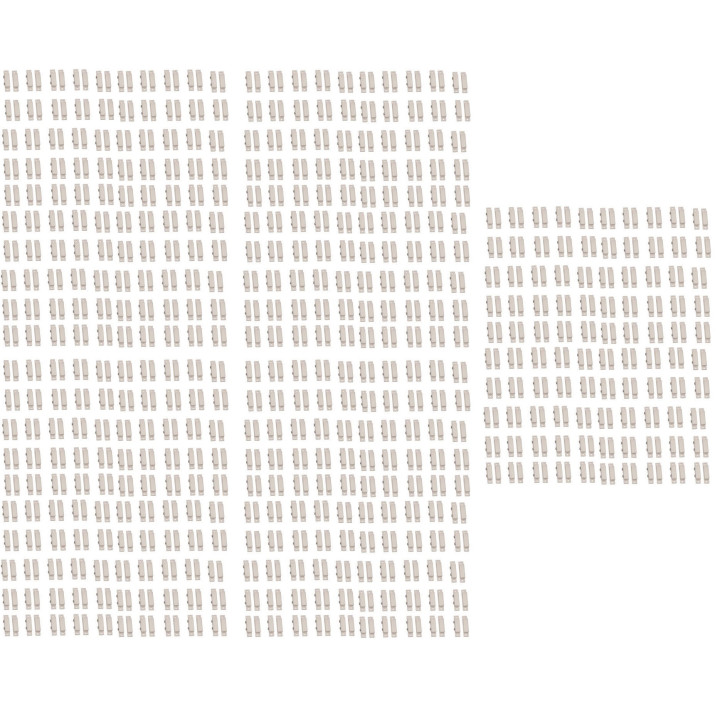

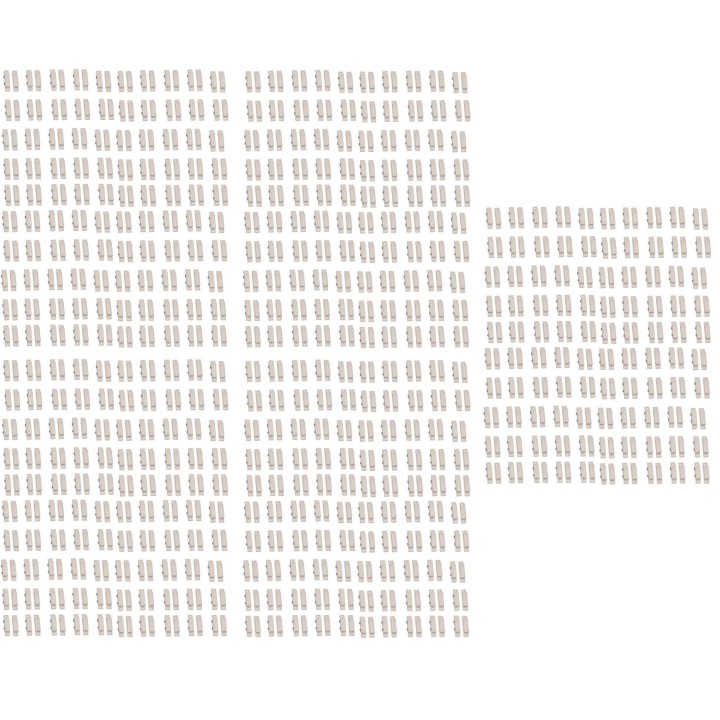

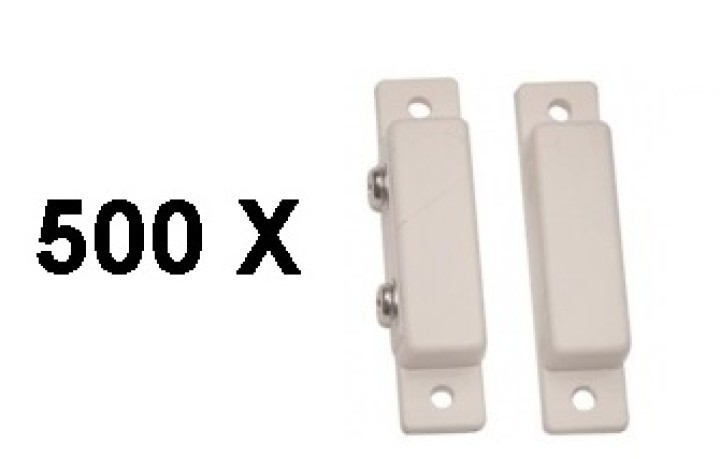

500 contacts magnetiques capteur nf saillie adhesif blanc contacteur ouverture porte detecteur

REF : SC10NX500

625,00 €

Détecteur filaire d'ouverture de porte. Détecteur compose de deux modules générant un lien magnétique. Dés que le lien est rompu consécutivement a l'ouverture d'une porte un signal est envoyé a une c

Ce pack contient

Remise sur la quantité

5
593,75 €
10
562,50 €
20
500,00 €
50
468,75 €
100
437,50 €
200
406,25 €
500
375,00 €
1000
343,75 €
: 58 Produits

Emplacement : EGAL SC10N X 500 AL3Z J4


Détecteur filaire d'ouverture de porte. Détecteur compose de deux modules générant un lien magnétique. Dés que le lien est rompu consécutivement a l'ouverture d'une porte un signal est envoyé a une camera, centrale d'alarme... Spécialement conçu pour se raccorder directement aux borniers d'un DVR, d'une camera analogique ou IP, d'une centrale d'alarme. Le contact magnétique SC10N se monte en saillie.
Il peut être installé sur un support en bois ou en PVC.
Détecte une ouverture d’environ 15mm.
Sortie sur contact de type NF.
Courant maximum de 500mA/12Vcc

Règles de montage des contacts magnétiques



Le contact d’ouverture se compose d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence de ce champ. Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champs magnétique se répartit de manière homogène autour de l’aimant. A proximité de matériaux ferromagnétiques (acier, fer doux) le champs magnétique de l’aimant est entièrement attiré et capté par ce matériau et n’agit plus dans les autres directions.

En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d’espacement spécifiques. Pour vérifier qu’un matériau est ferromagnétique ou non, utilisez l’aimant du contact. S’il y a attraction entre l’aimant le matériau, ce dernier est ferromagnétique.

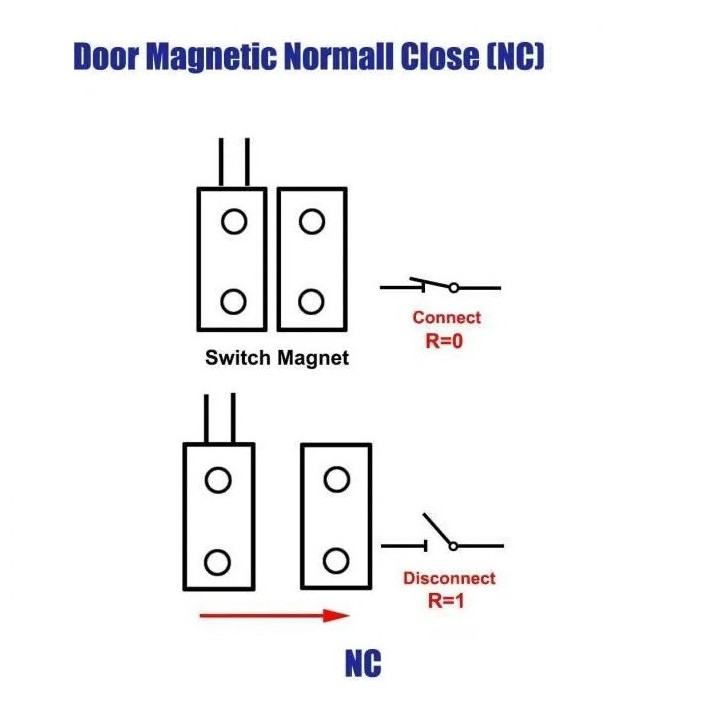

Principe de fonctionnement d’un détecteur d'ouverture magnétique de type NF (normalement fermé)

Les détecteurs d'ouvertures sont utilisés sur les issues ou les accès à protéger.

Chaque détecteur est composé de deux parties :

un contact installé sur l'huisserie et un aimant sur la partie mobile.

Le contact est un interrupteur à lame souple (ILS ou contact Reed). Lorsque l'aimant est éloigné de l'ILS, le contact de celui-ci est ouvert. La centrale reçoit comme information une ouverture synonyme de porte ou fenêtre ouverte ; si le système de sécurité est en service, l’alarme se déclenche. Lorsque l'aimant s'approche du contact, les deux lames de l'ILS sont soumises au champ magnétique. Chaque lame se comporte alors comme un aimant. La lame souple se déforme et entre en contact avec la lame rigide. Le contact électrique est établi ; la centrale reçoit comme information une fermeture. Dans ce cas l’alarme ne sera pas déclenchée. Les contacts les plus utilisés sont les NF = fermé au repos et ouvert en alarme. Ces contacts doivent être raccordés en série sur une zone normalement fermée de votre centrale d’alarme. Gros avantage de ces contacts est que l’ouverture d’un seul ou bien la coupure de câble déclenche l’alarme.

Il existe deux types de détecteurs d’ouverture (NF et NO) :

- détecteur ouverture magnétique NF (contact normalement fermé = pas d’alarme, contact ouvert en alarme)

- détecteur ouverture magnétique NO (contact normalement ouvert = pas d’alarme, contact fermé en alarme)

Dans le cas ou vous souhaitez commander un ou plusieurs détecteurs ouverture magnétique NO, prière visiter notre site web sur (réf. 3920)
