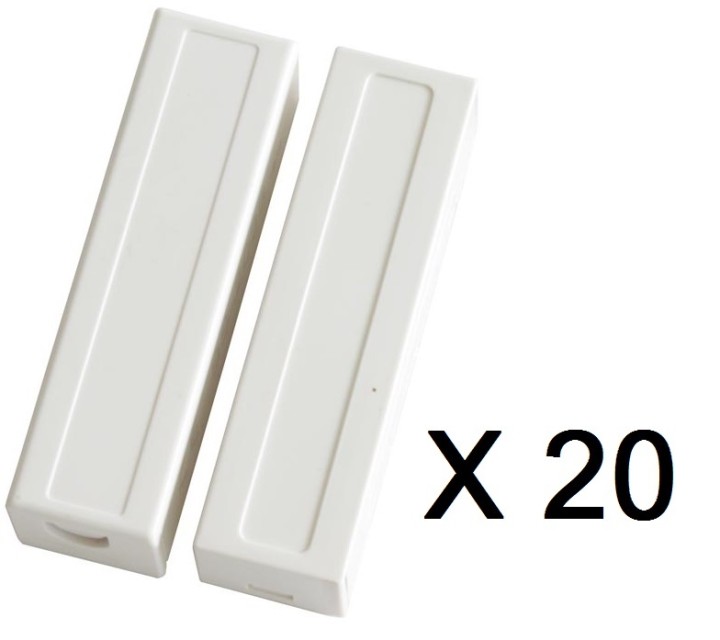

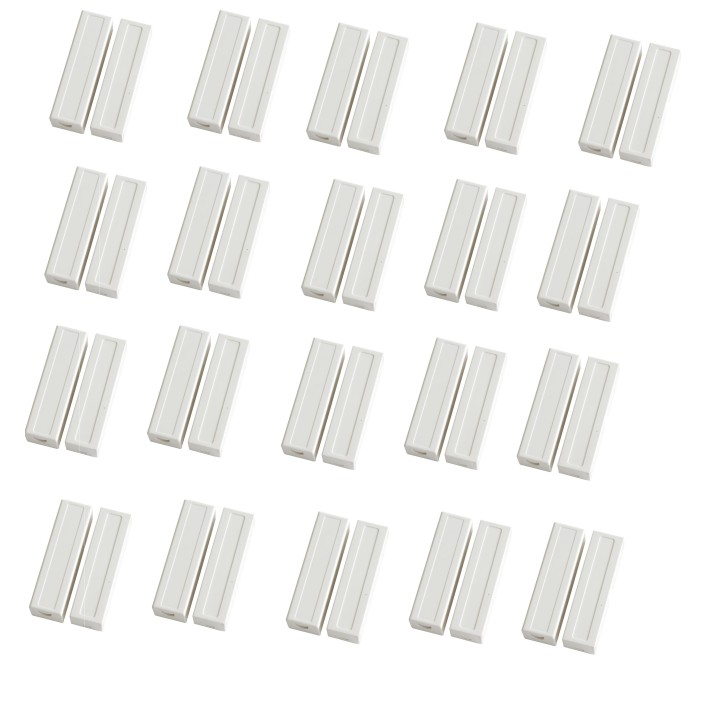

20 capteurs detecteur ouverture magnetique contacteur alarme contact no saillie creme bs-2033a blanc

Principe de fonctionnement d'un détecteur d'ouverture magnétique de type NO (normalement ouvert)

Les détecteurs d'ouvertures sont utilisés sur les issues ou les accès à protéger.
Chaque détecteur est composé de deux parties : un contact installé sur l'huisserie et un aimant sur la partie mobile.
Lorsque l'aimant est éloigné du capteur, le contact de celui-ci est ouvert. La centrale ne reçoit aucune information d'ouverture de porte ou fenêtre ouverte ; si le système de sécurité est en service, l'alarme ne se déclenche pas.

Lorsque l'aimant s'approche du contact, les deux lames de l'ILS sont soumises au champ magnétique. Chaque lame se comporte alors comme un aimant. La lame souple se déforme et entre en contact avec la lame rigide. Le contact électrique est établi ; la centrale reçoit comme information une fermeture. Dans ce cas l'alarme sera déclenchée.

Ces contacts doivent être raccordés en parallèle sur une zone normalement ouverte de votre centrale ou de votre système. Inconvénient la coupure de câble ne déclenchera pas d'alarme. Avantage: Ne nécessite pas l'utilisation d'une centrale d'alarme. Les détecteurs d'ouverture NO sont très appréciés des bricoleurs.

Il existe deux types de détecteurs d'ouverture (NF et NO) :

- détecteur ouverture magnétique NF (contact normalement fermé = pas d'alarme, contact ouvert en alarme)

- détecteur ouverture magnétique NO (contact normalement ouvert = pas d'alarme, contact fermé en alarme)

Dans le cas ou vous souhaitez commander un ou plusieurs détecteurs ouverture magnétique NF, prière visiter notre site web sur (réf. SC10N)

Le détecteur d'ouverture SC10N n'est pas adapté pour alimenter directement une sirène 12v ou 220v.
Par contre le détecteur d'ouverture (réf. 3920) peut etre utilisé avec une petite sirène 12v et un interrupteur
.
Règles de montage des contacts magnétiques
Le contact d'ouverture se composent d'un aimant créant le champ magnétique et d'un contact dont l'état est modifié par la présence de ce champ.
Dans l'air ou sur des matériaux neutres (bois, aluminium, plâtreetc) le champ magnétique se réparti de manière homogène autour de l'aimant.
A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l'aimant est entièrement attiré et capté par ce matériau et n'agit plus dans les autres directions.
En conséquence, il est indispensable d'éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d'espacement spécifiques. Pour vérifier qu'un matériau est ferromagnétique ou non, utiliser l'aimant du contact. S'il y a attraction entre l'aimant le matériau, ce dernier est ferromagnétique. Détecteur filaire d’ouverture de porte. Détecteur compose de deux modules générant un lien magnétique. Dés que le lien est rompu consécutivement a l’ouverture d’une porte un signal est envoyé a une camera, centrale d’alarme… Spécialement conçu pour se raccorder directement aux borniers d’un DVR, d’une camera analogique ou IP, d’une centrale d’alarme.
