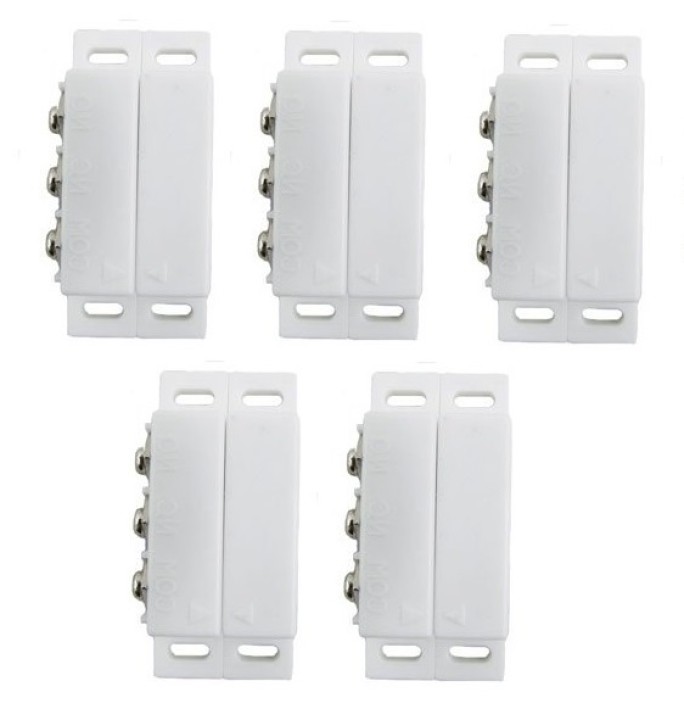

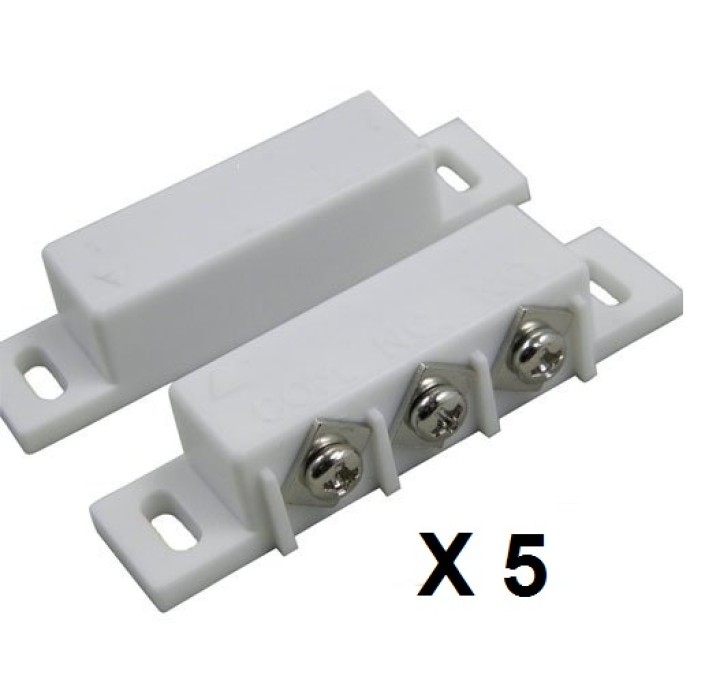

Lot de 5 contacteurs detecteur ouverture magnetique alarme contact no nf saillie ivoire haa27

REF : 3920X5

40,46 €

Au lieu de 45,42 €

Le 3920 est prévu pour être installé sur une porte et détecter son ouverture.Le boîtier du contact comporte 3 bornes pour le raccordement à l’alarme.
Détecte une ouverture de 15mm.
Sortie

Ce pack contient

Remise sur la quantité

5
38,44 €
10
36,41 €
20
32,37 €
50
30,34 €
100
28,32 €
200
26,30 €
500
24,28 €
1000
22,25 €
: 47 Produits

Emplacement : egale3920 X5 R8L6()R8L4

Poids: 32gr.

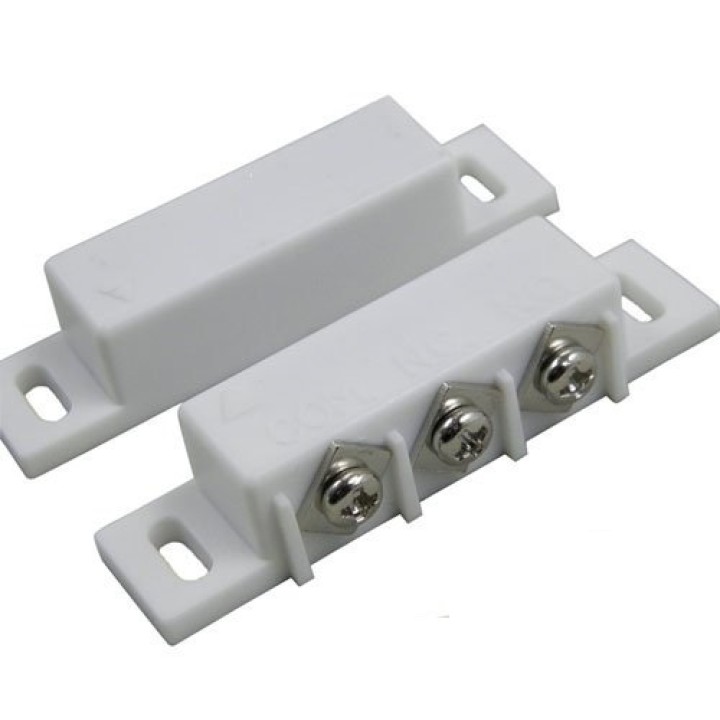

dimension de l'embase : 56mm x 13.5mm, épaisseur 12mm.
dimension des fixations: 2mm x 7mm, écartement 45mm.

idem pour l'aimant.

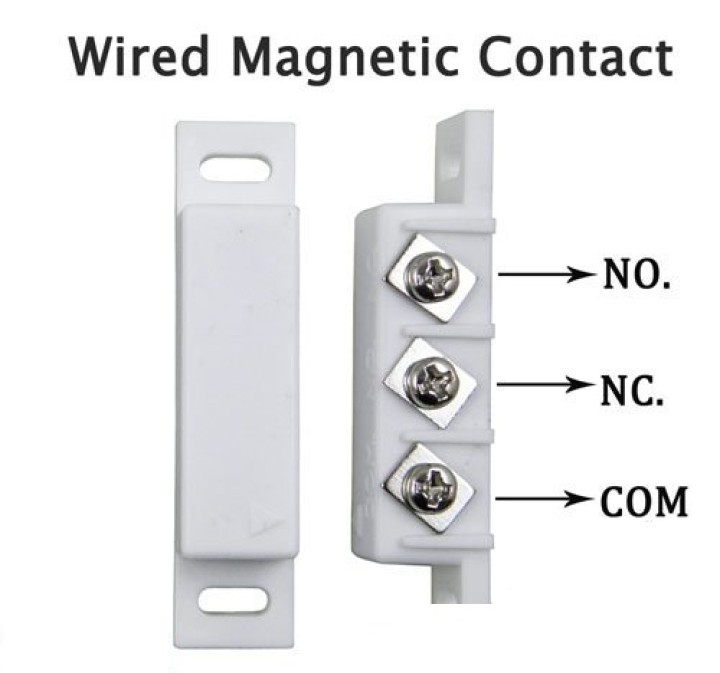

Le 3920 est prévu pour être installé sur une porte et détecter son ouverture.Le boîtier du contact comporte 3 bornes pour le raccordement à l’alarme.
Détecte une ouverture de 15mm.
Sortie sur contact de type NO/NF.
Courant maximum de 500mA/12Vcc

Règles de montage des contacts magnétiques


Le contact d’ouverture se composent d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence de ce champ.

Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champ magnétique se réparti de manière homogène autour de l’aimant.

A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l’aimant est entièrement attiré et capté par ce matériau et n’agit plus dans les autres directions.

En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d’espacement spécifiques. Pour vérifier qu’un matériau est ferromagnétique ou non, utiliser l’aimant du contact. S’il y a attraction entre l’aimant le matériau, ce dernier est ferromagnétique.

Principe de fonctionnement d'un détecteur d'ouverture magnétique de type NO (normalement ouvert)

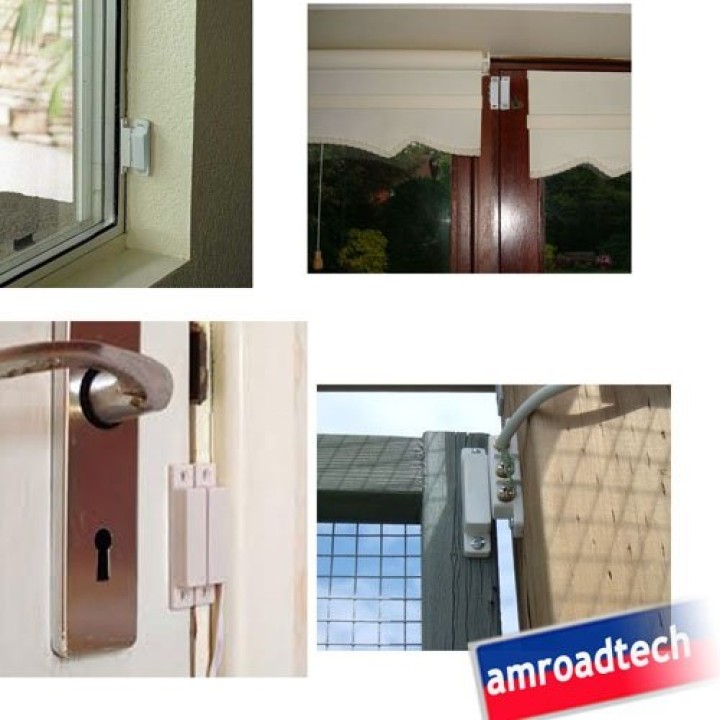

Les détecteurs d'ouvertures sont utilisés sur les issues ou les accès à  protéger.
Chaque détecteur est composé de deux parties : un contact installé sur l'huisserie et un aimant sur la partie mobile.
Lorsque l'aimant est éloigné du capteur, le contact de celui-ci est ouvert. La centrale ne reçoit aucune information d'ouverture de porte ou fenêtre ouverte ; si le système de sécurité est en service, l'alarme ne se déclenche pas.

Lorsque l'aimant s'approche du contact, les deux lames de l'ILS sont soumises au champ magnétique. Chaque lame se comporte alors comme un aimant. La lame souple se déforme et entre en contact avec la lame rigide. Le contact électrique est établi ; la centrale reçoit comme information une fermeture. Dans ce cas l'alarme sera déclenchée.

Ces contacts doivent être raccordés en parallèle sur une zone normalement ouverte de votre centrale ou de votre système. Inconvénient la coupure de câble ne déclenchera pas d'alarme. Avantage: Ne nécessite pas l'utilisation d'une centrale d'alarme. Les détecteurs d'ouverture NO sont très appréciés des bricoleurs.

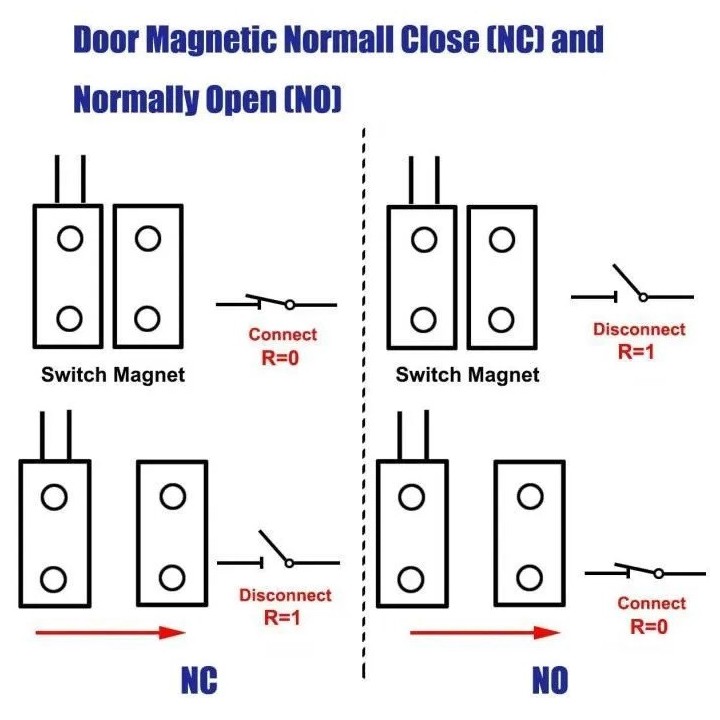

Il existe deux types de détecteurs d'ouverture (NF et NO) :

- détecteur ouverture magnétique NF (contact normalement fermé = pas d'alarme, contact ouvert en alarme)

- détecteur ouverture magnétique NO (contact normalement ouvert = pas d'alarme, contact fermé en alarme)

Dans le cas ou vous souhaitez commander un ou plusieurs détecteurs ouverture magnétique NF, prière visiter notre site web sur (réf. SC10N)

Le détecteur d'ouverture SC10N n'est pas adapté pour alimenter directement une sirène 12v ou 220v.
Par contre le détecteur d'ouverture  (réf. 3920) peut être utilisé avec une petite sirène 12v et un interrupteur.

3920X5
47 Produits

Pas de commentaires client pour le moment.
