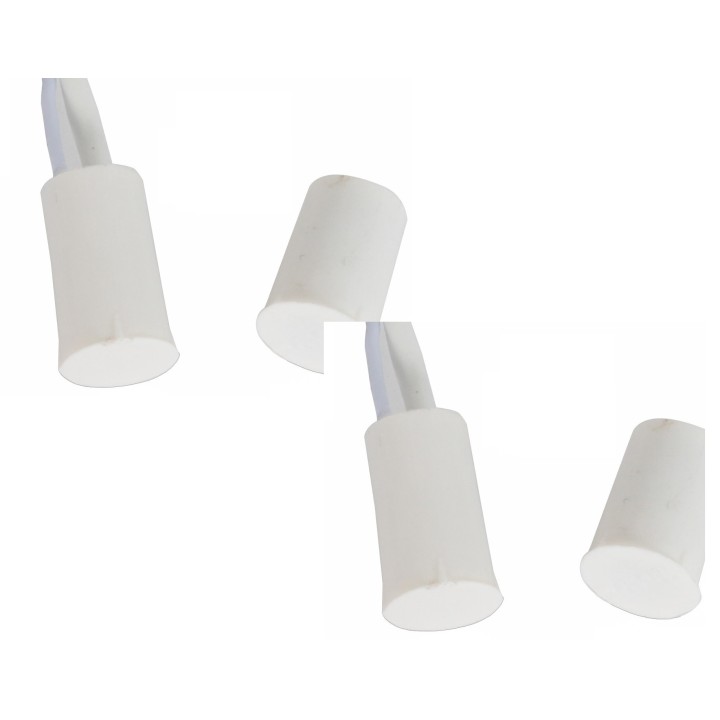

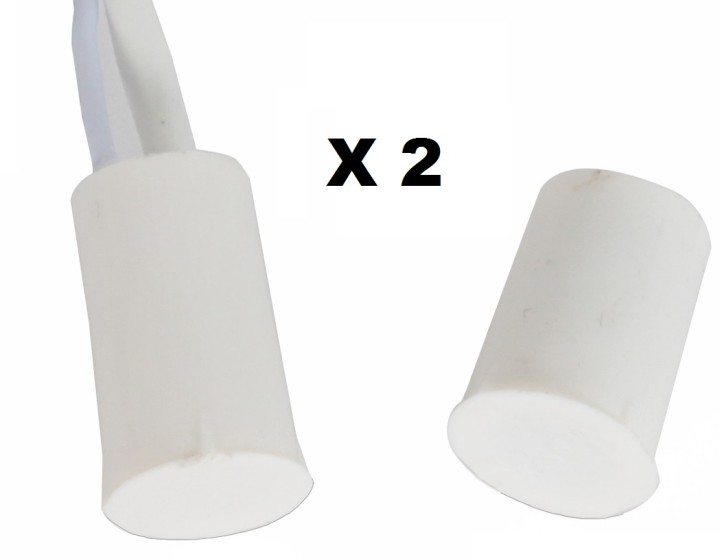

Le FC803 est prédisposé au raccordement à une centrale d’alarme à l’aide de 2 fils.
Le FC803 détecte une ouverture d’environ 15mm.
Sortie sur contact de type NF.
Courant maximum de 500mA/12Vcc
| Règles de montage des contacts magnétiques |
Le contact d’ouverture se composent d’un aimant créant le champ magnétique et d’un contact dont l’état est modifié par la présence de ce champ.
Dans l’air ou sur des matériaux neutres (bois, aluminium, plâtre…) le champ magnétique se réparti de manière homogène autour de l’aimant.
A proximité de matériau ferromagnétique (acier, fer doux) le champ magnétique de l’aimant est entièrement attiré et capté par ce matériau et n’agit plus dans les autres directions.
En conséquence, il est indispensable d’éloigner suffisamment les aimants et les contacts des supports magnétiques en utilisant les cales d’espacement spécifiques. Pour vérifier qu’un matériau est ferromagnétique ou non, utiliser l’aimant du contact. S’il y a attraction entre l’aimant le matériau, ce dernier est ferromagnétique. Longueur des fils: 42cm
