Centrale electronique alarme ae/sba07 automatisation motorisation de portail moteur compatible

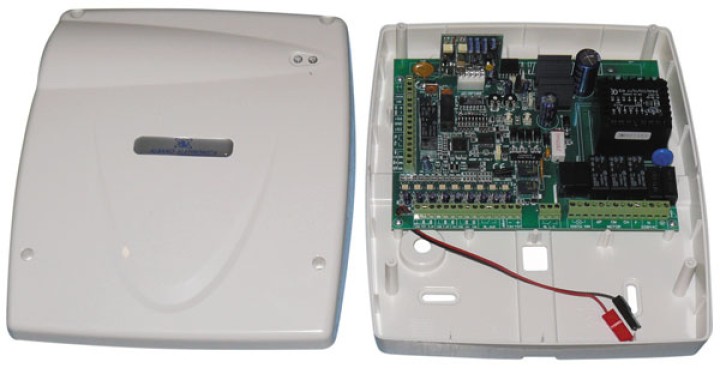

La centrale à microprocesseur AE/SBA07 a été conçue pour réaliser une installation d’alarme accompagnée de l’automation de portes de garages, de rideaux de magasins, etc., actionnés par une télécommande prévue à cet effet (voir dessins d’application). La centrale peut être utilisée également singulièrement: soit comme installation d’alarme, soit comme installation d’automation. CARACTERISTIQUES TECHNIQUES Tension d’alimentation: 230Vca +/-10% 50Hz. Protection alimentation 220Vac avec fusible (F3) de 500mA. Protection alimentation 220Vac moteur avec fusible (F2) de 6,3A. Contrôle présence du courant d’alimentation 220Vca, avec signalisation disponible sur boîte à bornes 30 minutes après une absence continue. Tension de sortie continue réglable “V” de 12Vcc à 14Vcc Tension de travail 13,8Vcc Courant continu nominal 1,2A à 12Vcc Courant continu maximum pour alimenter les appareillages externes: 1A. Protection alimentation 12Vcc avec fusible (F1) de 2A. Tension de sortie alternative 24Vca +/-10% 5VA Température de service: -20°C +55°C Conteneur en ABS. Résistance thermique garantie du conteneur contre la déformation jusqu’à 98°C. Dimensions: 240x275x82mm Poids 1,5Kg Capacité maxi. batterie:: 12V2,5Ah

SECTION AUTOMATION Quatre programmes de fonctionnement: automatique, automatique avec interdiction, semi-automatique avec blocage, semi-automatique avec blocage et retour automatique. Fonctionnement programmable, avec une gestion comprenant un “homme présent”. Réglage analogique des temps de: pause, ouverture/fermeture. Avance de 3 sec. signalisation clignotante vis-à-vis du départ du moteur (pouvant être exclue) Fonctionnement clignotant externe avec commande à tension fixe ou modulée. Fonctionnement programmable des photocellules, actives seulement à la fermeture ou à l’ouverture et à la fermeture. Entrée pour la connexion de dispositifs de sécurité actifs pendant l’ouverture, avec blocage et inversion temporisée de marche, comme il est prévu par les Normes EN 12453 et EN 12445. Entrées différenciées pour la connexion de fins de course à l’ouverture et à la fermeture. Entrée pour l’actionnement par des touches à distance. Sortie relais en commutation pour la connexion de “lumière de service” Capacité contacts relais pour actionnement moteur: 10A Sortie alimentation dispositifs de sécurité à 12Vcc

SECTION ANTI-VOL Une zone d’alarme immédiate lorsque l’entrée est normalement fermée. Une zone de sabotage 24H lorsque l’entrée est normalement fermée. Une entrée normalement ouverte pour l’enclenchement de la centrale par commande à distance. Sortie différenciée pour l’activation d’actionneurs d’alarme (sirènes internes, auto-alimentées, combinés téléphoniques, etc.). Sortie pour signalisation à distance de l’état d’enclenchement de la centrale. Temporisation d’alarme fixe à 3 minutes Sortie relais en commutation associée à une touche de la télécommande AE/JOLLY 4, pour la commande de services auxiliaires et/ou l’activation du canal cambriolage ou secours d’un combiné téléphonique.

SECTION RADIOFREQUENCE
RECEPTEUR
Récepteur Super Régénératif avec Front End SAW
Filtre
Sensibilité d’entrée -108dBm typique -103dBm
minimum.
Bandwidth RF à -3Db: 600KHz.
Système de décodification du code d’enclenchement
contrôlé par un microprocesseur spécial avec
programmation à auto-apprentissage et code
d’identification “rolling code”.
N. de codes mémorisables: >4.000.000.
EMETTEUR AE/JOLLY 4
Fréquence de transmission 433,92MHz.Puissance
apparente irradiée <10mW +/-3Db.
Type de codification rolling code crypté à autoapprentissage
Combinaisons >18 milliards de milliards
Alimentation pile alcaline 12V mod.27A
Température de service -10°C +55°C
N. 4 canaux transmis
Rayon de reception en air libre max 10mt.
Dimensions: 45x30x12mm.
