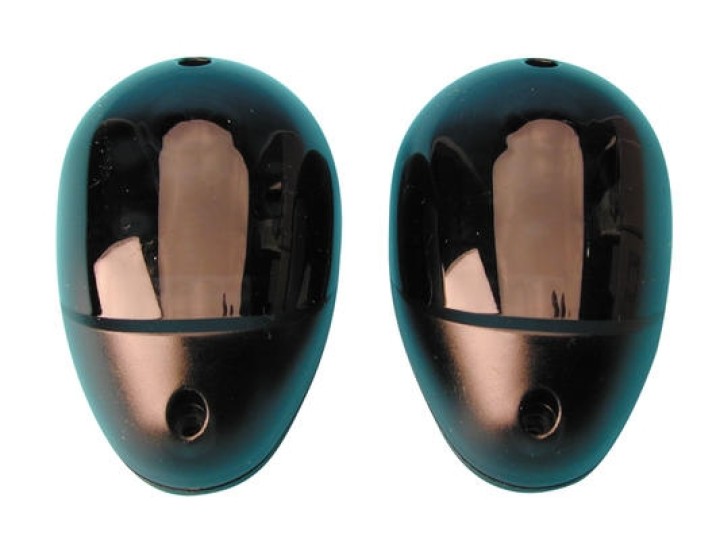

Barriere infrarouge 12v cellule electronique 7m 8m 10m exterieur 12vcc ca cirea motorisation portail

Dimensions 57x90x34mm . Poids 150gr . Alimentation 12Vcc . consommation 80mA
Une cellule infrarouge est constituée de deux éléments : l'émetteur et le récepteur.
Un rayon infrarouge est émis entre l'émetteur et le récepteur et constitue un faisceau. Lorsque ce faisceau est interrompu, la cellule envoie un signal à  un système (motorisation de portail, système d'alarme, carillon, éclairage automatique, etc.).
Pluie, brouillard ou mauvais temps entravent la propagation des rayons infrarouges et peuvent réduire de moitié la distance maximale entre l'émetteur et le récepteur d'une cellule infrarouge.

Pour une utilisation en alarme, il est recommandé de doubler les faisceaux, donc de doubler les cellules.

Technologie : la lumiere infrarouge

Au delà  de la lumière rouge, visible, on trouve le proche infrarouge utilisé dans les barrières à  infrarouge actif. Le faisceau des colonnes, d'une longueur d'onde supérieure à  celle de la lumière visible est totalement invisible à  l'oeil nu.

Jeux de photocellules infrarouge miniatures barriere infrarouge pour usage exterieur a deux relais

Les barrières infrarouges ou photoélectriques sont des dispositifs fournissant un signal électrique lorsqu'un objet en traverse le rayon d'action. Elles sont réalisées avec des matières de qualité et sont rigoureusement essayées avant d'être commercialisées. Toutefois, si elles sont utilisées pour des applications ou un mauvais fonctionnement peut provoquer des dommages, il faut considérer ce qui suit : la barrière photoélectrique ou infrarouge ne peut pas être utilisée comme une protection absolue mais comme une protection supplémentaire et ne peut en aucun cas remplacer les dispositifs obligatoires pour la prévention des accidents, dont tous les appareils dangereux doivent être dotés.
Si la barrière infrarouge est installée à  proximité de convertisseurs, alimentations à  découpage, etc., il faut tenir compte que ces appareillages (s'ils ne sont pas filtrés correctement) produisent d'importantes perturbations électriques dans le réseau, pouvant interférer avec le fonctionnement de la cellule infrarouge ou barrière photo-électrique. Dans ces cas, il sera opportun d'installer un filtre de réseau adéquat.
Les cellules infrarouges se composent, chacune, d'un émetteur et d'un récepteur, tous deux entièrement étanches. Le boîtier n'est pas autoprotégé. Elles peuvent être en saillie ou montées sur des poteaux.

Distance maximale entre l'émetteur et le récepteur : 10m (distance conseillée: 7 à  10m).
Sortie sur contact sec NF 0,5A/250Vcc.
