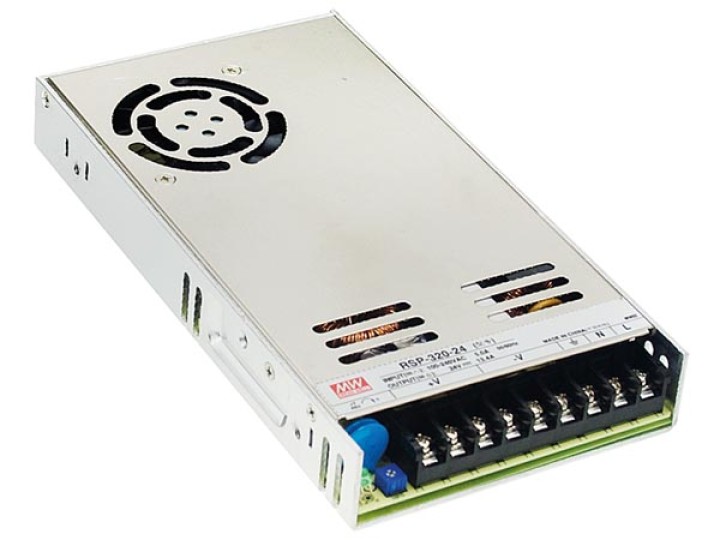

Alimentation 220v 320w 24v alim compacte a decoupage rsp-320-24 1 sortie chassis ferme

Caractéristiques

entrée CA universelle / plage complète
fonction PFC active intégrée (compensation de phase), PF > 0.95
haut rendement jusqu'à 90 %
protection contre: court-circuit / surcharge / surtension / surchauffe
refroidissement ventilé par un ventilateur à vitesse réglable intégré
bas profil 1U 30 mm
modèles optionnels avec revêtement de protection
indicateur LED d'alimentation
garantie de 3 ans

Spécifications

sortie:
tension CC: 24 V
courant nominal: 13.4 A
plage de courant: 0 - 13.4 A
puissance nominale: 321.6 W
ondulation & bruit (max.): 150 mVp-p
plage de réglage de tension: 20 - 26.4 V
tolérance de tension: +/- 1.0 %
régulation de ligne: +/- 0.2 %
régulation de charge: +/- 0.5 %
temps de démarrage, de montée:
1500 ms, 50 ms / 230 VCA
3000 ms, 50 ms / 115 VCA à charge maximale
temps de maintien (typ.): 8 ms à charge maximale 230 VCA / 115 VCA
entrée:
plage de tension:
88 - 264 VCA
124 - 370 VCC
plage de fréquence: 47 - 63 Hz
rendement (typ.): 89 %
courant CA (typ.):
4 A / 115 VCA
2 A / 230 VCA
courant d'appel (typ.):
20 A / 115 VCA
40 A / 230 VCA
courant de fuite: < 1 mA / 240 VCA
protection:
surcharge:
puissance de sortie nominale de 105 - 135 %
type de protection: mode hiccup, rétablissement automatique une fois que la panne est résolue
surtension:
27.6 - 32.4 V
type de protection: tension de sortie est coupée, rallumer pour rétablir
surchauffe:
85 °C +/- 5 °C (TSW1) détection sur dissipateur thermique du transistor de puissance
type de protection: tension de sortie est coupée, rétablissement automatique une fois que la panne est résolue
environnement:
température de service: de -30 à +70 °C
humidité de service: 20 - 90 % RH sans condensation
stockage: de -40 à +85 °C, 10 - 95 % RH
coefficient thermique: +/- 0.03 %/°C (0 - 50 °C)
vibration: 10 - 500 Hz, 5G 10 min/1 cycle, durant 60 min le long des axes X-, Y-, Z
sécurité & EMC:
normes de sécurité: conforme aux normes UL60950-1, TUeV EN60950-1
tension d'isolation:
entrée vers sortie: 3 kVCA
entrée vers terre: 1.5 kVCA
sortie vers terre: 0.5 kVCA
résistance d'isolement: entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VCC / 25 °C / 70 % RH
émission EMC: conforme aux normes EN55022 (CISPR22) Class B; EN61000-3-2,-3
immunité EMC: conforme aux normes EN61000-4-2, 3, 4, 5, 6, 8,11; EN61000-6-2 (EN50082-2), environnement industriel lourd, critère A
autres:
MTBF: min. 206.500 u, MIL-HDBK-217F (25 °C)
dimensions (Lo x La x H): 215 x 115 x 30 mm
poids: 0.9 kg
