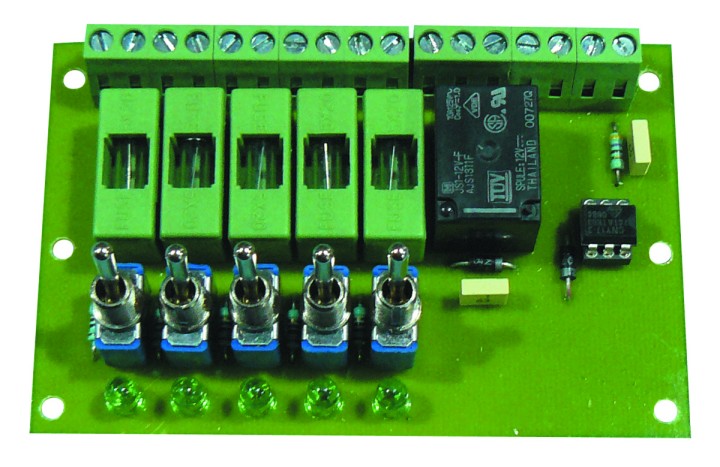

Carte relais de puissance commande par opto-coupleur 5 sorties selectionnable relx5s-ca

C'est une carte électronique très simple qui permet de commander ou d'alimenter jusqu'à 5 accessoires simultanément à partir d'une commande positive ou négative même de très faible courant mais en respectant une tension de 24Vdc maximum.

Les 5 sorties sont protégés par un fusible capoté indépendant et peuvent être soit toutes en N.O. soit en toutes N.F. en fonctions du choix V+NO ou V+NF pour l’alimentation accessoire. Chaque sortie peut être activée ou désactivée par un interrupteur avec une led d’indication.

Ainsi il devient très facile par exemple de commander plusieurs sirènes d'alarmes, flashs, gyrophares, fumigène, gaz, etc. avec la même commande tout en évitant que la destruction volontaire (effraction) ou accidentelle d'un ou plusieurs des accessoires raccordés ne viennent court-circuiter la centrale d'alarme. De plus cette carte peut être alimentée indépendamment de la centrale pour les accessoires ,ce qui règle en même temps le problème du raccordement de plusieurs sirènes sur la même centrale, qui n'est pas souvent possible car les centrales sont toujours limitée en alimentation auxiliaire et surtout en connections. Le relais de puissance (10A/125V) laisse une marge confortable pour alimenté 5 accessoires.

Il existe bien d'autres applications à cette carte qui n'a pour but que de simplifier, de sécuriser ou d'optimiser une installation. Le fait d’utiliser un opto-coupleur permet de pouvoir utiliser par exemple une sortie pour led généralement limitée à 10 milli Ampère pour commander le relais.

De plus les entrées de l’opto-coupleur étant indépendantes de celle de l’alimentation on peu le commander soit par une commande positive (CMD+) avec l’entrée (CMD-) au 0V soit par une commande négative (CMD-) avec l’entrée (CMD+) au +12V.

Pour faciliter l’intégration de cette carte dans un coffret déjà existant vous pouvez utiliser des fixations autocollantes réf : FIX18
