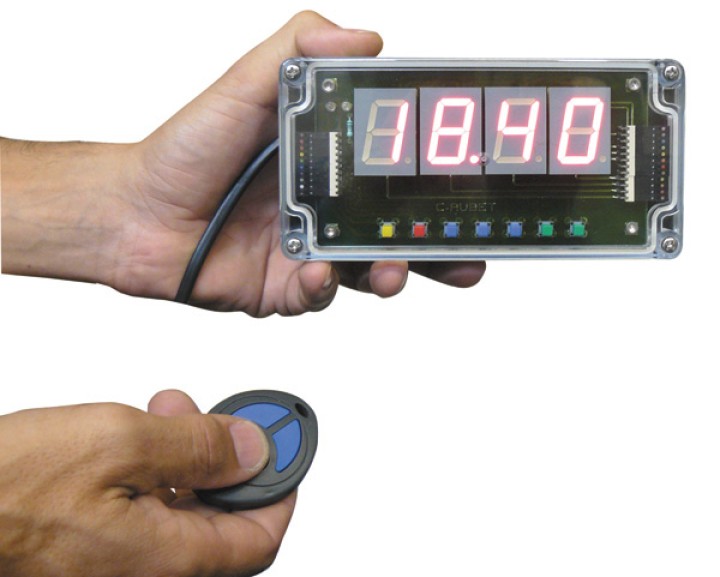

Le AFF4220CR est un compte à  rebours digital à  4 chiffres de 25mm programmable de 1 à  99 minutes avec télécommande radio type porte clef pour les fonction START, PAUSE et INITIALISATION. Il s'alimente directement sur le secteur 230Vac et garde en mémoire non volatile la dernière valeur programmée. Il dispose de 7 petits boutons poussoirs à  l'intérieur du boîtier pour toutes les fonctions utiles : mémorisation de la télécommande (learn code), reset, start, pause, remise à  la valeur initialisée,  programmations minutes plus et  minutes moins.
Aucuns de ces boutons n'est accessibles sans l'ouverture du capot transparent du boîtier.

Deux leds très lumineuses à  gauche de l'afficheur indiquent certaines fonctions. La rouge concerne le récepteur radio et la led bleu le compte à  rebours.

A la première mise sous tension la led rouge doit s'allumer un court instant. Si se n'est pas le cas vérifiez le fusible ou la liaison avec le secteur.

ATTENTION : les leds rouge et bleu sont très lumineuses, éviter de les regarder directement de trop prés.

Enregistrement de la télécommande :

Pour enregistrer une télécommande supplémentaire vous devez appuyer sur le bouton jaune, la led rouge clignote et attend d'enregistrer la télécommande durant un temps de 10 secondes. Durant le temps de clignotement appuyer sur n'importe quel bouton de la télécommande, la led rouge devient fixe puis s'éteint. La télécommande est enregistrée. A partir de cet instant chaque pression sur un des boutons de la télécommande allume la led bleu un court instant pour confirmer l'ordre envoyé. Si se n'est pas le cas recommencez l'opération d'enregistrement.


Effacer la ou les télécommandes :

Pour effacer la ou les télécommande appuyer sur le bouton jaune pour faire clignoter la led rouge, appuyer  une deuxième fois rester appuyer sur le bouton jaune jusqu'au moment ou la led rouge se fixe. Relâcher le bouton jaune, la rouge clignote 3 fois et s'éteint. Toutes les télécommandes sont effacé du récepteur.

Les commandes d'utilisation du compte à  rebours:

Les trois boutons bleus de la télécommandes ainsi que les trois boutons bleus du boîtier sont (de gauche à  droite dans le boîtier) : START, PAUSE et INITIALISATION (retour à  la valeur programmée).

 Les commandes de réglage du temps du compte à  rebours :

Les deux boutons verts, dans le boîtier uniquement, servent pour incrémenter ou décrémenter la valeur désirée du compte à  rebours. Avec un maximum de 99 minutes. Pour mémoriser la valeur programmée vous devez appuyer sur le bouton bleu INITIALISATION (le premier à  gauche des verts). Si vous ne souhaitez pas modifier la valeur précédente alors appuyer sur le bouton rouge RESET pour sortirde ce mode.

Il n'est possible de changer cette valeur que lorsque le compte à  rebours est à  l'arrêt (0000) ou sur sa dernière valeur mémorisée. Effectivement dés l'instant que le compte à  rebours à  commencer seule le bouton PAUSE est actif pour évité toutes fausses manoeuvres.

Le reset du programme :

Le bouton rouge dans le boîtier est la commande reset du programme. A tout instant si vous appuyer sur ce bouton le AFF4220CR se réinitialise, se remet sur la dernière valeur enregistrée et attend un nouveau départ.

Raccordement au secteur :

Ouvrer le boîtier en dévissant les 4 vis du couvercle transparent. Oter les 4 vis (attention aux rondelles) qui maintiennent la carte supérieure des afficheurs et déconnecter les 3 connecteurs sur la carte inférieure. Ces connecteurs étant différent vous n'avez pas besoin de les repérer. Utiliser du cable souples de section 0.75 ou 1 mm pour vous brancher sur le bornier à  vis de couleur gris situer à  coté du support de fusible (vert). ATTENTION à  ne pas trop dénuder les fils au risque qu'ils se touches et cré un court circuit. Ceci fait remonter l'ensemble dans le sens inverse du démontage.
