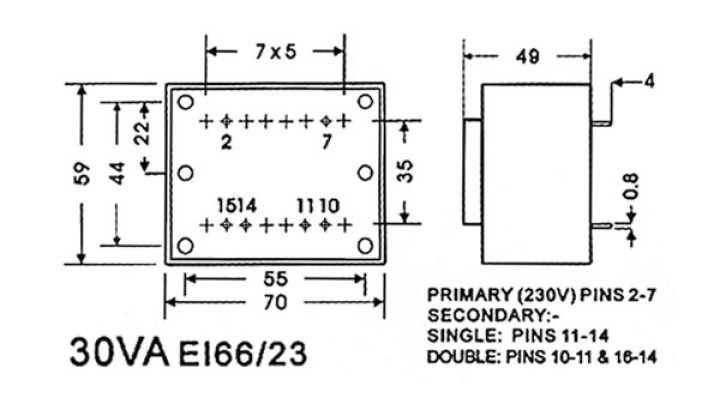

30VA molde transformador para montaje en circuito impreso encap 1x18v tr / 1.667aei66

especificación

Tensión: 1 x 18V
actual: 1 x 1.667A
Resistencia de aislamiento:> 5Mohm / 500VDC
rigidez dieléctrica:> 5kV min.
diseñada para una temperatura ambiente de máx. 40 ° C
materiales de clase térmica E, máx. 120 °
protección contra cortocircuitos a 3VA
posibilidad de protección fusible térmico
max. para la clase de E: 95 ° C
Tensión primaria: 230 V ± 10%, 50 / 60Hz
Tolerancia de tensión secundaria: + 7% - 3% a 230V y carga máxima
soldabilidad perfecto para baño de ola
CE
líneas de fuga según IEC742

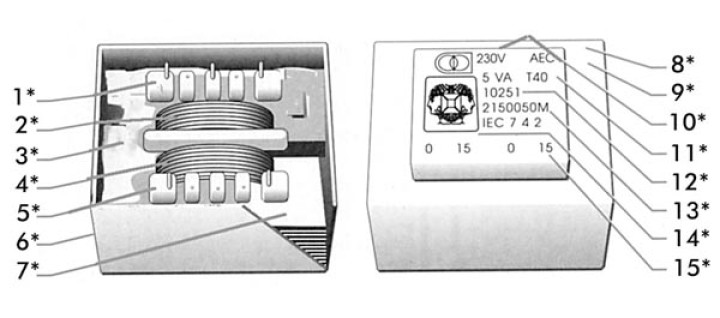

figura:
1 *: bobina con dos cámaras
* 2: devanado primario
3 *: encapsulado en resina epoxi
4 *: bobinado secundario
5 *: lengüetas de conexión
6 *: carcasa de poliamida
* 7: núcleo magnético
8 *: transformador de seguridad
* 9: protegido contra los cortocircuitos
10 *: tensión primaria
Clasificaciones de potencia / temperatura: 11 *
* 12: Referencia fabricante
13 *: referencia del pedido
14 *: Agréation:
15 *: tensiones de salida nominales
