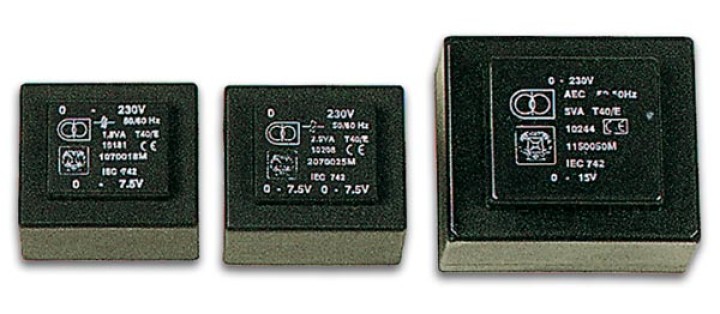

Molde transformador 18VA 1 x 18v / 1x 1.111a 1180180M

Especificaciones

tensión: 1 x 18V
actual: 1 x 1.111A
potencia: 18VA
resistencia de aislamiento:> 5Mohm / 500 VCC
Rigidez dieléctrica:> 5kV min.
diseñados para una temperatura ambiente de máx. 40 ° C.
materiales de clase térmica E, máx. 120 °
protección contra cortocircuitos hasta 3VA
posibilidad de protección mediante fusible térmico
máx. para la clase E: 95 ° C
Tensión primaria: 230 V ± 10%, 50/60 Hz
Tolerancia de tensión secundaria: + 7% - 3% a 230V y carga máxima
soldabilidad perfecto para baño de ondas
marca CE
líneas de fuga y las distancias de acuerdo con IEC742
figura:
1 *: bobina con dos dormitorios
* 2: devanado primario
3 *: encapsulación en resina epoxi
4: Secundario bobinado
5 *: Lug Terminal
6 *: carcasa de poliamida
7 *: núcleo magnético
8 *: transformador de seguridad
* 9: protección contra los cortocircuitos
10 *: tensión de entrada
Clasificaciones de potencia / temperatura: 11 *
12 *: referencia del fabricante
13 *: referencia del pedido
14 *: agréation:
15 *: tensiones nominales de salida
