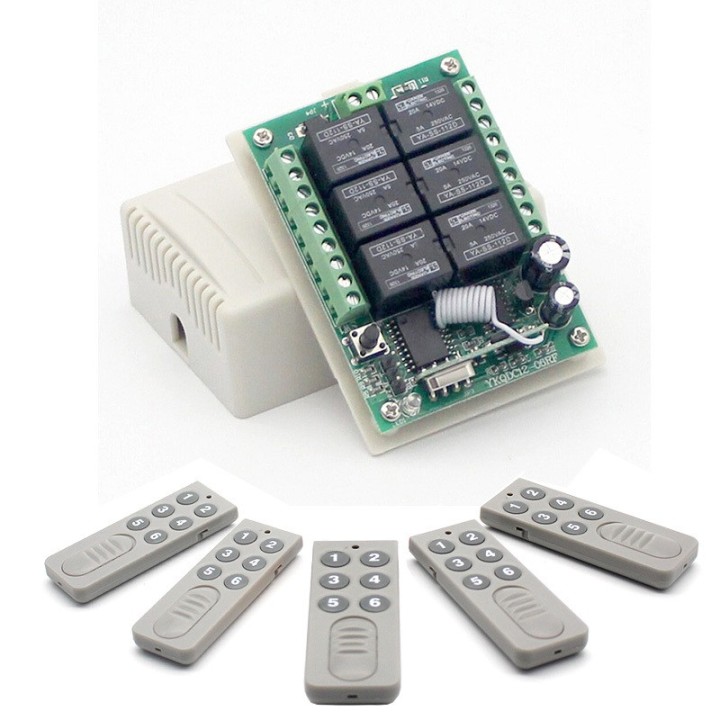

12v 6CH Receptor de radio de 6 canales + 5 Relé de interruptor de luz de control remoto inalámbrico 433Mhz

Mando a distancia inalámbrico universal para Pretty Light, receptor de control de 433 MHz con transmisor RF de 6 contactos, CC 12 V 6 canales
Descripción del receptor:
1, voltaje de funcionamiento: DC12V
2, corriente de reposo: 8mA
3, frecuencia de funcionamiento: 433MHz
4, potencia de carga: (cada relé correspondiente a la carga 10A)
5, sensibilidad de recepción: -105dbm
6, desviación de frecuencia: ±0,2 MHz
7, método de codificación: tipo de aprendizaje
8, modo de trabajo: jog, autobloqueo, bloqueo
9, método de modulación: PREGUNTAR
10, distancia de control remoto: 100M (salvaje)
11, tamaño de PCBA: 68 mm * 48 mm * 18 mm
12, tamaño de la carcasa: 76 mm * 46 mm * 30 mm

Descripción del transmisor:
1, voltaje de funcionamiento: batería 12V27A, incluida la batería
2, corriente de reposo: consumo de energía básico
3, corriente de funcionamiento: ≤10mA
4, frecuencia de funcionamiento: 433 MHz (se pueden personalizar otras frecuencias)
5, potencia de transmisión: ≥10mW
6, distancia de control remoto: 100 M (vacío medido)
7, método de modulación:
8, tipo de chip: RT2260
10. Entorno de trabajo: -15/+75 grados Celsius

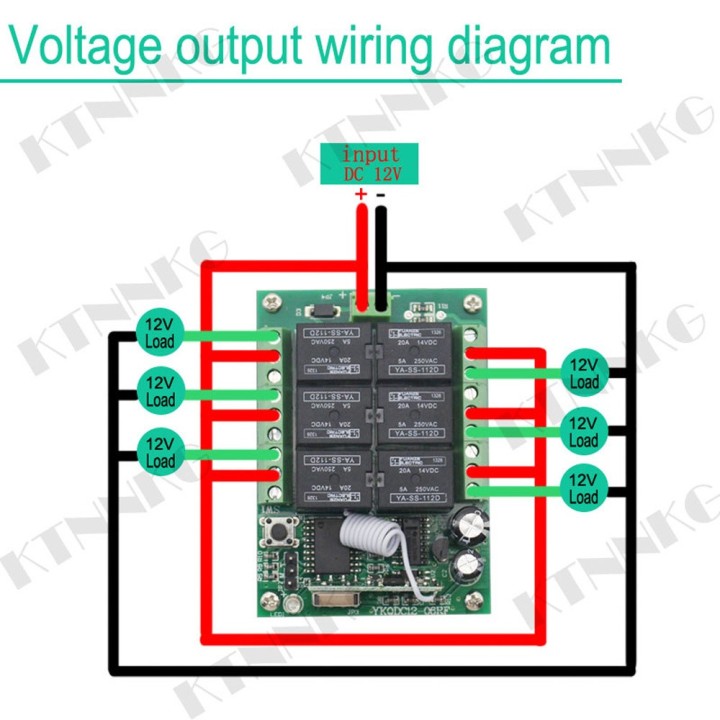

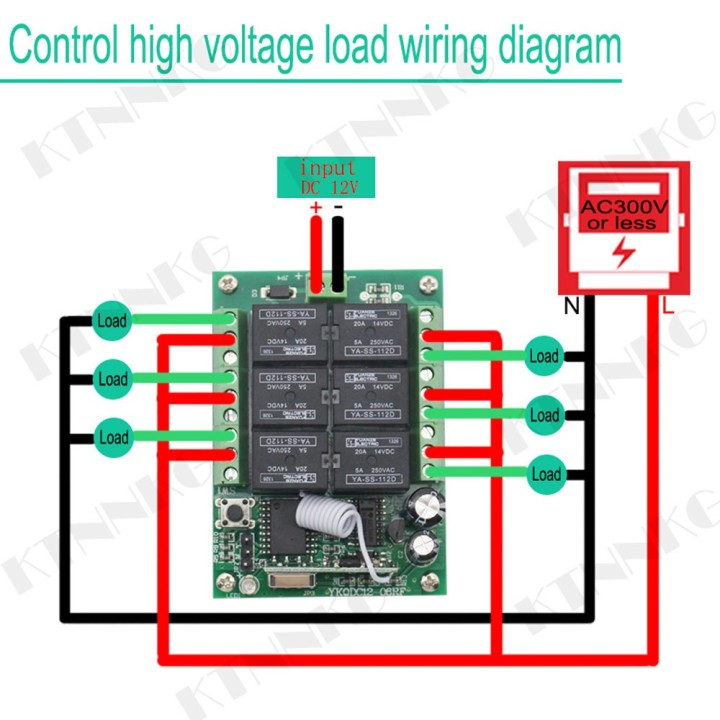

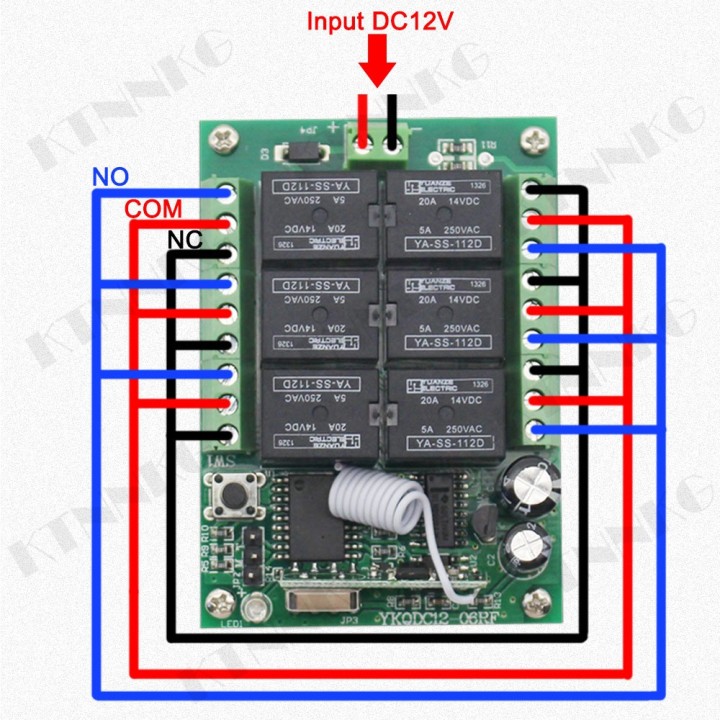

instrucciones de cableado:
1, + V: conectar a una fuente de alimentación positiva de 12 V;
2. GND: conectar al polo negativo de la fuente de alimentación de 12V;
3, NO: salida; extremo normalmente abierto del relé;
4, COM: salida; final de retransmisión pública;
5, NC: salida; relé normalmente cerrado;

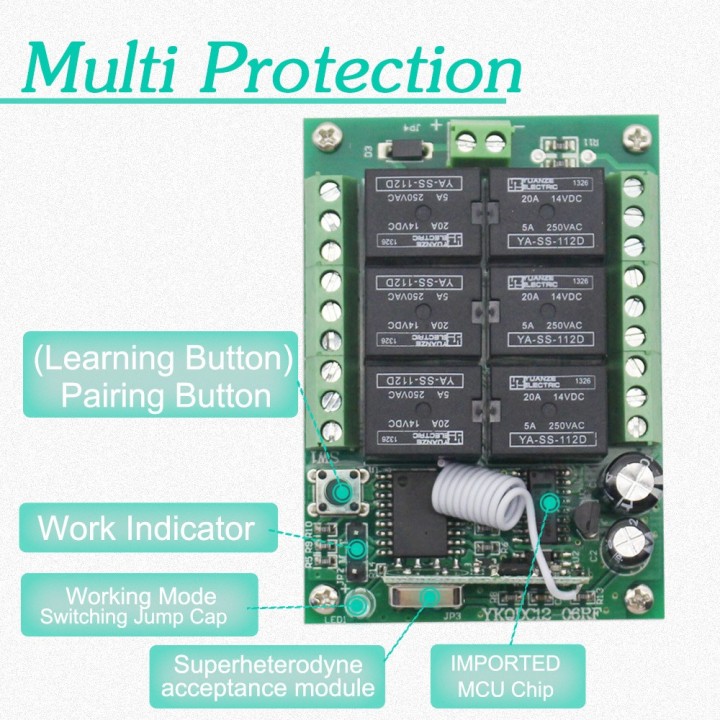

Código de aprendizaje:
1. Presione el botón de emparejamiento en el panel de control una vez, el indicador LED parpadea. Presione el botón en el control remoto que necesita ser emparejado. El indicador LED en el panel de control parpadea 3 veces seguidas, lo que significa que el aprendizaje del código se realizó correctamente.

Descripción del modo de trabajo:
1. Configure la salida jog: retire la tapa del puente en la placa.
2. Establecer como salida autoblocante: pin de cortocircuito "1-2" con puente en la placa.
3, configure para bloquear la salida: use un puente en la placa para acortar el pin "3-4".

El modo de salida explicado:
1. Autobloqueo/alternancia: presione el botón del control remoto en el mismo lugar, presione una vez, el relé se abre, luego presione nuevamente, el relé se apaga.
2. Bloqueo/Pestillo: Presione la tecla "A" en el control remoto, el relé se abre, presione la tecla "B" en el control remoto, el relé se apaga.
3, Jog/Momentáneo: presione el botón "A" en el control remoto, el relé se abre, suelte el botón "A" en el control remoto, el relé se apaga. Si continúa presionando el botón "A" en el control remoto, el relé permanecerá encendido. Cuando sueltas el control remoto, el relé se apaga.
