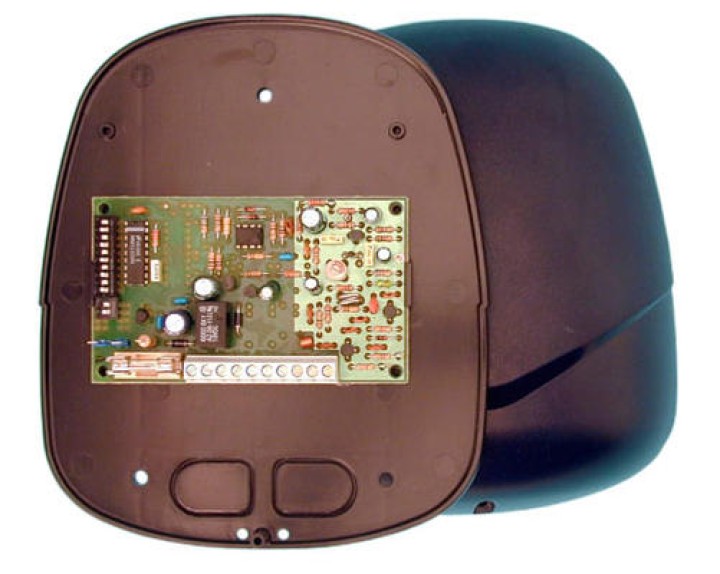

Receptor 306mhz 1 canal 12vcc 24vca

Dimensions 124x120x50mm . Poids 180gr
Radio-récepteurs à  fiche super-réactifs saw ou quartzés à  1 ou 2 canaux à  codification digitale qui permettent l'actionnement à  distance de n'importe quel appareil. La codification est sélectionnable par l'usager et offre 1024 combinaison qui garantissent l'immunité de n'importe quel signal et donc l'absence des actionnements non voulus. Le système prévoit, pour chaque combinaison de code, un maximum de 1 à  2 canaux, ce qui permet, avec un seul émetteur, de commander jusqu'à  2 appareils différents. Le contact du relais de sortie prévoit une charge maximum de 0.5A 120Vac ou 1A 24Vdc. Il est possible d'activer le relais 1 en fonction du canal désiré par le JUMPER 1 placé à  droite du DIP SWITCH de code. On active toujours le relais 2 par le contact 2. RADIO DIAGNOSTIC : Le récepteur a une led pour le diagnostic de la radio : l'installateur est en mesure de reléver immédiatement si des radios troubles, qui peuvent influer sur le bon fonctionnement de l'appareil, sont présents. Le mode correct est de vérifier entre une transmission et l'autre : Led éteinte = absence de troubles Led clignotante = léger trouble Led allumée = présence du fort trouble INSTALLATION : Effectuer les branchements en suivant le schéma. Donner aux bornes 5 et 6 une tension de 24V (jumper ouvert) ou 12V (jumper fermé) alternatifs ou continus (dans ce cas il faut respecter la polarité, en branchant le pôle négatif à  la borne 5 et celui positif à  la borne 6). Si plusieurs récepteurs sont nécessaires, il faut les positionner à  3-4 mètres l'un de l'autre pour éviter des interférences réciproques. Si une bonne prise de terre est disponible, il faut la brancher à  la borne 7. Positionner l'antenne loin des obstacles et structures métalliques, ou au-dessus des celles, si elles sont branchées à  la terre. L'antenne est nécessaire pour obtenir les performances maximum de l'appareil. Imposer le code de l'émetteur, en évitant de positionner les 10 interrupteurs tous ouverts ou tous fermés.
