| Principe de fonctionnement : |
Quand quelque chose passera entre les cellules infrarouges
I3012 cela déclanchera automatiquement la Sirène

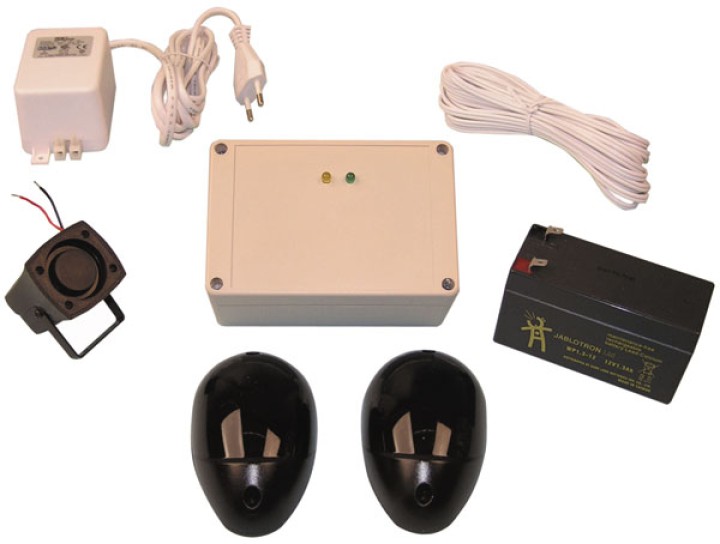

SE110. Ce pack vous permettra par exemple d'être systématiquement avertis qu'une personne vient de passer votre portail. | Le pack I3012W comprend : |
| 1 x I3012
Cellule infrarouge électronique 7/10m 12vcc/ca | | 1 x CH06
Chargeur électronique 220vca/13,8vcc 0.6A |
| 1 x 12V1J
Batterie rechargeable 12vcc 1,3AH | | 1 x SE110
Sirène d'alarme électronique 110db 150ma |
| I3012 -> Cellule infrarouge électronique 7/10m 12vcc/ca |
Une cellule infrarouge est constituée de deux éléments : l'émetteur et le récepteur. Un rayon infrarouge est émis entre l'émetteur et le récepteur et constitue un faisceau. Lorsque ce faisceau est interrompu, la cellule envoie un signal à un système (motorisation de portail, système d'alarme, carillon, éclairage automatique, etc.). Pluie, brouillard ou mauvais temps entravent la propagation des rayons infrarouges et peuvent réduire de moitié la distance maximale entre l'émetteur et le récepteur d'une cellule infrarouge. Pour une utilisation en alarme, il est recommandé de doubler les faisceaux, donc de doubler les cellules.
Au delà de la lumière rouge, visible, on trouve le proche infrarouge utilisé dans les barrières à infrarouge actif. Le faisceau des colonnes, d'une longueur d'onde supérieure à celle de la lumière visible est totalement invisible à l'oeil nu.
Les barrières infrarouges ou photoélectriques sont des dispositifs fournissant un signal électrique lorsqu'un objet en traverse le rayon d'action. Elles sont réalisées avec des matières de qualité et sont rigoureusement essayées avant d'être commercialisées.
Toutefois, si elles sont utilisées pour des applications où un mauvais fonctionnement peut provoquer des dommages, il faut considérer ce qui suit :
La barrière photoélectrique ou infrarouge ne peut pas être utilisée comme une protection absolue mais comme une protection supplémentaire et ne peut en aucun cas remplacer les dispositifs obligatoires pour la prévention des accidents, dont tous les appareils dangereux doivent être dotés.
Si la barrière infrarouge est installée à proximité de convertisseurs, alimentations à découpage, etc., il faut tenir compte que ces appareillages (s'ils ne sont pas filtrés correctement) produisent d'importantes perturbations électriques dans le réseau, pouvant interférer avec le fonctionnement de la cellule infrarouge ou barrière photo-électrique. Dans ces cas, il sera opportun d'installer un filtre de réseau adéquat.
Les cellules infrarouges se composent, chacune, d'un émetteur et d'un récepteur, tous deux entièrement étanches. Le boîtier n'est pas autoprotégé. Elles peuvent être en saillie ou montées sur des poteaux. Distance maximale entre l'émetteur et le récepteur : 10m (distance conseillée : 7 à 10m). Sortie sur contact sec NF 0,5A/250Vcc.
