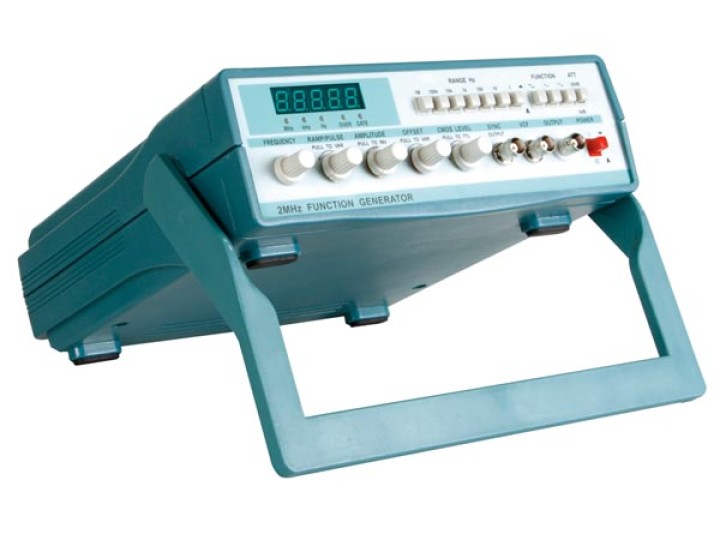

Generador de funciones 0.1hz-2mhz

característica

consta de un generador de señal y un contador digital (6 dígitos)
señal: sinusoidal, cuadrada, triangular, pulso positivo y negativo, positivo y negativo rampa, pulso TTL
ancho de pulso y tiempo de subida y caída ajustable
función con VCF
función con desplazamiento DC
posibilidad de usar el medidor para medir la frecuencia externa

Especificaciones

Rango de frecuencia: 0,1 Hz - 2 MHz (en 7 pasos)
formas de onda: senoidal, cuadrada, triangular, pulso positivo y negativo, rampa positiva y negativa
tiempo de subida y caída de la onda cuadrada: <100 ns
forma de onda sinusoidal:
distorsión: 10Hz - 100kHz <1%
Respuesta de frecuencia:
0,1 Hz - 100 kHz: <± 0.5dB
100kHz - 2 MHz: <± 1 dB
TTL / CMOS
TTL bajo <0,4 V
Nivel TTL:> 3,5 V
tiempo de subida: <100 ns
salida:
Impedancia: 50 ohmios ± 10%
amplitud:> 20Vpp (sin carga)
Atenuación: 0 dB, 30 dB
DC offset entre 0 y ± 10V ajustable de forma continua
Regulación del alcance de la simetría: 90:10 - 10:90
VCF entrada:
voltaje de entrada: entre 0V-5V ± 10%
VCF relación max:. 1000:1
Señal de entrada: DC - 1kHz
contador de frecuencia:
rango de medida: 1 Hz - 10 MHz
Impedancia de entrada:> 1 Mohm / 20pF
Sensibilidad: 100mVrms
Max:. 150 V (AC + DC) (con mitigación)
Atenuación de entrada: 20 dB
error de medición: <± 1 dígito 3x0.00001
Potencia: 220Vca/110Vca ± 10%, 60Hz ± 2 Hz-50
condiciones ambientales:
Temperatura: 0 ° C a +40 ° C
Humedad: humedad relativa máx. 90%
atm: 86kPa - 104kPa.
dimensiones: 262 x 85 x 260mm
Peso: 1,8 kg
