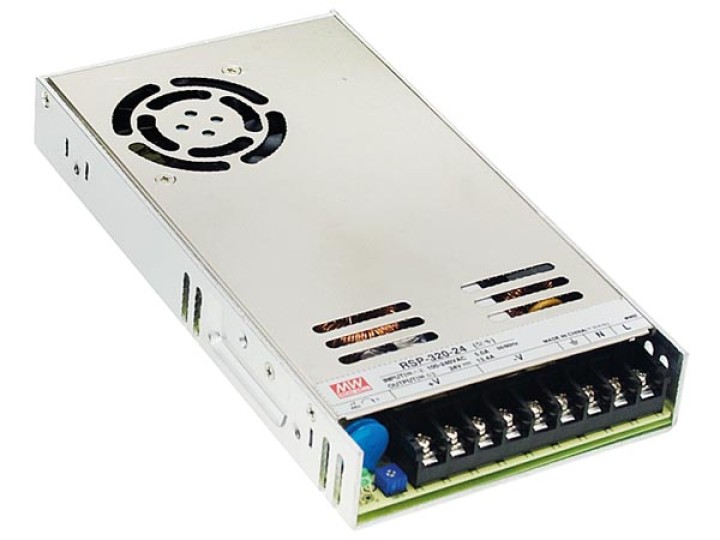

De potencia compacto suministros para equipos informáticos 1 320 w 24 v granja trama de salida rsp-320-24

Especificaciones

Entrada universal AC / gama completa
función integrada PFC activa ( compensación de fase ) , PF> 0.95
Alta eficiencia de hasta el 90 %
Protección contra: cortocircuito / sobrecarga / sobretensión / sobrecalentamiento
ventilado por un ventilador con refrigeración integrada de velocidad variable
1U de perfil bajo 30 mm
modelos opcionales con revestimiento protector
LED indicador de alimentación
3 años de garantía

Especificaciones

salida :
tensión DC: 24 V
corriente nominal: 13,4 A
rango: 0-13,4 A
Potencia: 321.6 W
Rizado y ruido ( max.) : 150 mVp -p
rango de ajuste de tensión : 20 - 26,4 V
Tolerancia de tensión : + / - 1.0 %
Regulación de línea: + / - 0.2 %
Regulación de la carga : + / - 0.5 %
hora de inicio, aumentando:
1500 ms, 50 ms / 230 VAC
3000 ms , 50 ms / 115 VCA a plena carga
tiempo de retención ( típico): 8 ms a plena carga 230 VCA / 115 VCA
entrada :
Rango de tensión :
88-264 VAC
124-370 VCC
rango de frecuencia: 47 a 63 Hz
eficiencia (típico ) : 89 %
AC ( típico) :
4 A / 115 VAC
2 A / 230 VAC
corriente de entrada (típica )
20 A / 115 VAC
40 A / 230 VAC
Corriente de fuga: < 1 mA / 240 VAC
protección :
sobrecarga :
potencia nominal de 105 a 135 %
Tipo de protección : el modo del hipo , de auto recuperación después de la falla se resuelva
Transitorios :
27,6-32,4 V
Tipo de protección: la tensión de salida se corta , de nuevo para restaurar
sobrecalentamiento :
5 ° C ( TSW1 ) la detección en el disipador de calor del transistor de potencia - + / 85 ° C
Tipo de protección: tensión de salida está apagado, la recuperación automática cuando se resuelva la falla
medio ambiente:
Temperatura de funcionamiento: -30 a +70 ° C
Humedad de servicio : 20-90 % de humedad relativa sin condensación
Almacenamiento : de -40 a +85 ° C , 10-95 % de humedad relativa
coeficiente térmico : + / - 0,03 % / ° C ( 0 - 50 ° C )
vibración : 10 - 500 Hz , 5G 10 min / 1 ciclo durante 60 min a lo largo de los ejes X , Y, Z
Seguridad y EMC:
normas de seguridad Cumple con las normas UL60950- 1 , TUV EN60950- 1
Tensión de aislamiento :
entrada a salida : 3 kVCA
entrada a tierra : 1.5 kVCA
salida a tierra : 0.5 kVCA
resistencia de aislamiento : entrada a la salida , entrada a tierra , la salida a tierra : 100 Mohm / 500 VDC / 25 º C / 70 % RH
Emisión EMC Cumple con EN55022 ( CISPR22 ) Class B , EN61000 -3-2 , -3
Inmunidad EMC : Cumple con EN61000- 4-2, 3 , 4, 5 , 6, 8,11 , EN61000 -6-2 ( EN50082- 2 ) el medio ambiente de la industria pesada , el criterio A
Otros:
MTBF: min . U 206 500 , MIL- HDBK -217F ( 25 ° C )
Dimensiones (L x W x H): 215 x 115 x 30 mm
Peso : 0,9 kg
