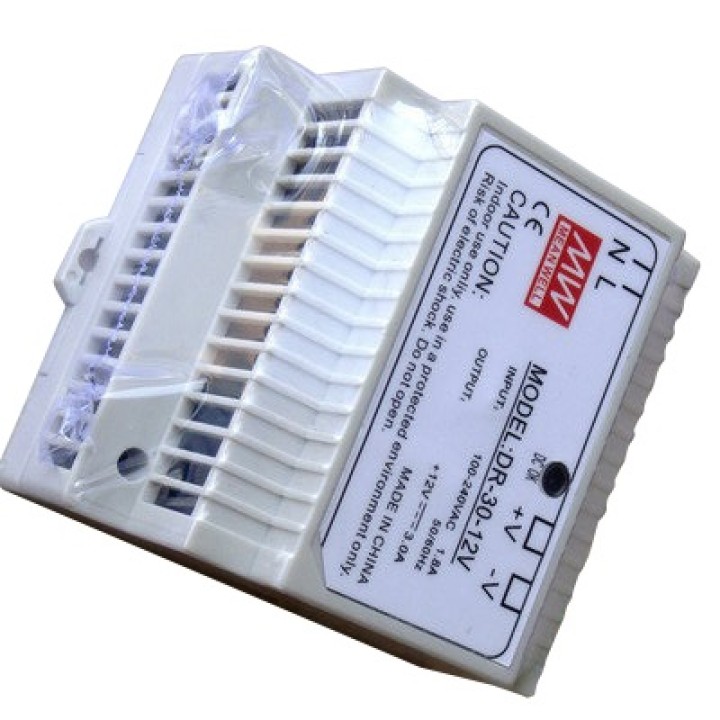

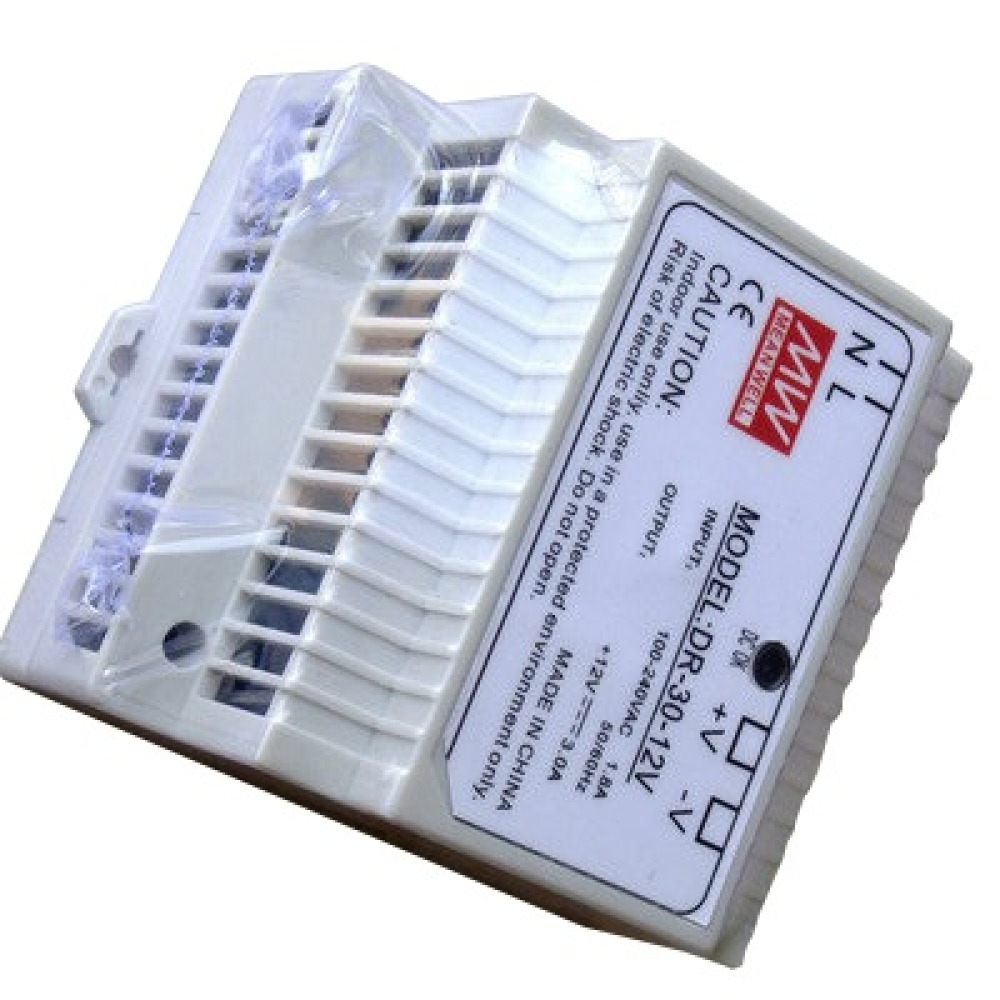

Fuente de alimentación conmutada 30w 12vdc din

ENTRADA

Rango de voltaje 85 ~ 264VAC 47 ~ 63Hz;

Corriente CA 0,88 A / 115 V 0.48a / 230 V

Eficiencia 74% (HDR-30-5); 81% (DR-30-12); 82% (DR-30-15); 83% (DR-30-24)

Corriente de entrada 15A de arranque en frío / 115V 30A / 230V



PROTECCIÓN

Más de carga 105% ~ 160%

Tipo de protección: Corriente constante limitación, se recupera automáticamente después de que se retira la condición de fallo

Sobre Voltaje 115% ~ 135%

Tipo de protección: cierre o / p tensión, re-encendido para recuperarse



MEDIO AMBIENTE

Temp de trabajo, Humedad -10 ° C ~ + 60 ° C.; 20% ~ 90% RH

. Temperatura de almacenamiento, Humedad -20 ° C ~ + 85 ° C; 10% ~ 95% RH

Vibración 10 ~ 500Hz, 2G 10min. / 1Ciclo, período para 60min, cada uno a lo largo de X, Y, Z.



SEGURIDAD

Voltaje de resistencia de I / P-O / P: 3KVAC

La resistencia de aislamiento de E / P-O / P: 100M Ohms / 500VDC



STANDARD

Seguridad Design Standard se refieren a UL60950-1, TUV EN60950-1, EN50178

Diseño estándar EMC se refieren a la norma EN55011, EN55022, EN61000-3-2, -3, EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2, normas EN61204-3



OTROS

Peso 0.3Kg

50pcs Embalaje / 16Kg / 1.02CUFT

SALIDA

modelo


DR-30-5


DR-30-12


DR-30-15


DR-30-24

Voltaje DC


5V


12V


15V


24V

Tolerancia Voltaje


± 2%


± 1%


± 1%


± 1%

Calificación actual


3A


2A


2A


1.5A

Gama de corriente


0-3A


0-2A


0-2A


0-1.5A

Potencia nominal


15W


24W


30W


36W

Rizado y ruido


80mVp-p


120mVp-p


120mVp-p


150mVp-p

Rango de ajuste DC


-5%, + 10%


± 10%


± 10%


± 10%

Configuración, Rise, Hold Tiempo


100 ms, 30 ms / 230VAC100ms, 30ms / 115VAC con carga completa

NOTA

Parámetros 1.All NO especialmente mencionados se miden en la entrada 230VAC, la carga nominal y 25 ° C de temperatura ambiente.

2. La ondulación y el ruido son medidos en 20MHz de ancho de banda mediante el uso de un par hilos 12'twisted terminado con un 0.1? Y 47? condensador en paralelo.

3.Tolerance: incluye estableció la tolerancia, la línea regulación y la regulación de la carga.

Fuente de alimentación 4.El se considera un componente que se instalará en un equipo final. El equipo final debe ser reconfirmado que todavía cumple con las directivas EMC.
