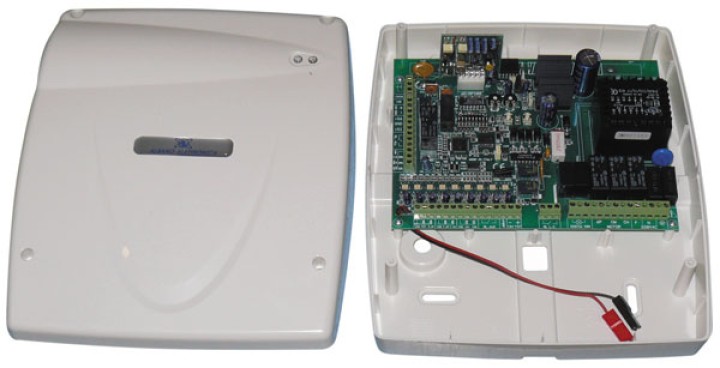

Alarma central electronica + automatismo motorizado de portico motor

El microprocesador central AE / SBA07 diseñado para lograr un sistema de alarma junto con la automatización de puertas de garaje, tiendas de cortinas, etc., operado por un control remoto para este fin (ver dibujos de aplicación) . La planta también puede ser utilizado singularmente, ya sea como sistema de alarma o como instalación de automatización. CARACTERÍSTICAS TÉCNICAS Alimentación: 230 Vac 50 Hz +/- 10%. protección de energía 220Vac con el fusible (F3) de 500mA. 220Vac protección de potencia del motor con el fusible (F2) de 6.3A. Comprobación de la presencia de la corriente de alimentación 220 Vac, con señalización disponible en la caja de bornes 30 minutos después de una ausencia continua. voltaje de salida de CC ajustable de "V" para 14Vcc 12Vcc voltaje de funcionamiento 13,8Vcc 1.2A CC nominal a 12 V CC máxima corriente continua para alimentar dispositivos externos 1A. protección de energía de 12 V CC con fusible (F1) de 2A. AC 24 V CA tensión de salida +/- 10% Temperatura de 5VA de funcionamiento: -20 ° C + 55 ° C en ABS contenedor. garantía de la resistencia térmica frente a la deformación del recipiente a 98 ° C. Tamaño: 240x275x82mm Peso 1,5 kg La capacidad máxima. Batería :: 12V2,5Ah
SECCIÓN DE AUTOMATIZACIÓN cuatro programas de funcionamiento: Automático, Automático con Ban, con bloqueo semiautomático, semiautomática con el bloqueo y el retorno automático. operación programable, con una gestión que incluye un "hombre muerto". Tiempo de selección analógica: pausa, apertura / cierre. 3 seg plomo. Parpadear signos vis-à-vis el arranque del motor (excluible) Operación intermitente con la tensión de control externa fija o modulada. fotocélulas programables, activo sólo en el cierre o apertura y cierre. Entrada para la conexión de dispositivos de seguridad activa durante la apertura, con cerradura y caminata cronometrada de inversión, conforme a lo dispuesto por las normas EN 12453 y EN 12445. entradas diferenciadas para finales de carrera conexión a la apertura y cierre. Entrada para el accionamiento de las teclas remotas. los dispositivos de seguridad de potencia de salida 10A a 12 Vcc: relé de conmutación para la conexión "luz de servicio" capacidad de contacto de relé para el funcionamiento del motor de salida
SECCIÓN DE ANTI-ROBO Una zona de alarma inmediata cuando la entrada está normalmente cerrada. Un 24H zona de sabotaje cuando la entrada está normalmente cerrada. Una entrada normalmente abierta para el encendido del mando a distancia por el centro. actuadores diferenciadas de salida para la activación de la alarma (sirenas internas, sin corriente, teléfonos móviles, etc.). señalización para salir fuera de la estado de enganche de la planta. 3 minutos de retardo de alarma de relé de conmutación de salida fijo asociado al botón del mando a distancia AE / JOLLY 4, para el control de los servicios auxiliares y / o activación de robo o de emergencia de canal de un auricular del teléfono.
SECCIÓN DE RADIO FRECUENCIA
RECEPTOR
Súper Regenerativa Receptor con SAW front-end
filtro
-108dBm -103dBm sensibilidad de entrada típica
mínimo.
El ancho de banda de RF -3dB: 600 kHz.
sistema de decodificación del código de enganche
controlado por un microprocesador con especial
la programación de autoaprendizaje y el código
Identificación "rolling code".
N. memoriza códigos:> 4.000.000.
EMISOR AE / 4 JOLLY
433,92MHz.Puissance frecuencia de transmisión
aparente irradiada <10 mW +/- 3dB.
Tipo de codificación rolling code cifrado autoaprendizaje
Combinaciones> 18 billones de billones
pila alcalina de 12V mod.27A
Temperatura de funcionamiento -10 ° C + 55 ° C
N. 4 canales de transmisión
recepción abierta de aire 10mt radio máx.
Dimensiones: 45x30x12mm.
