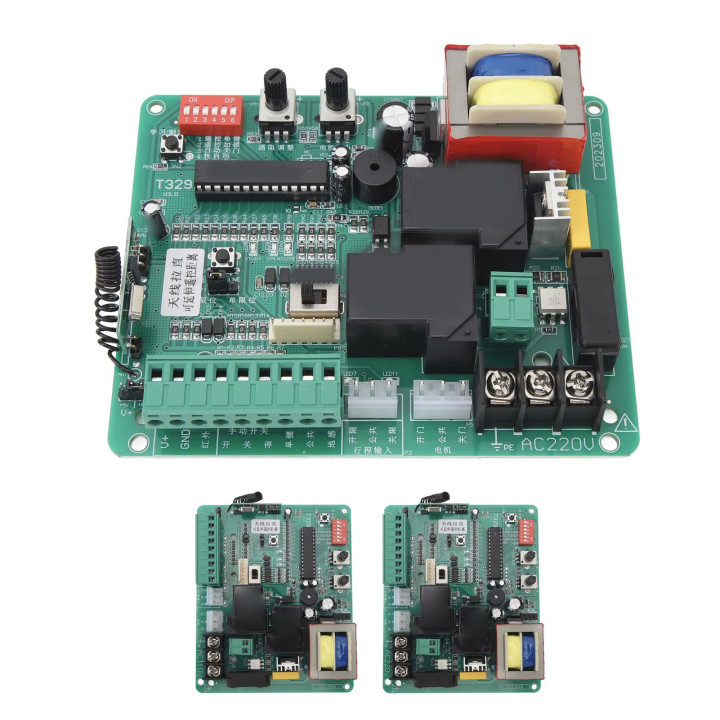

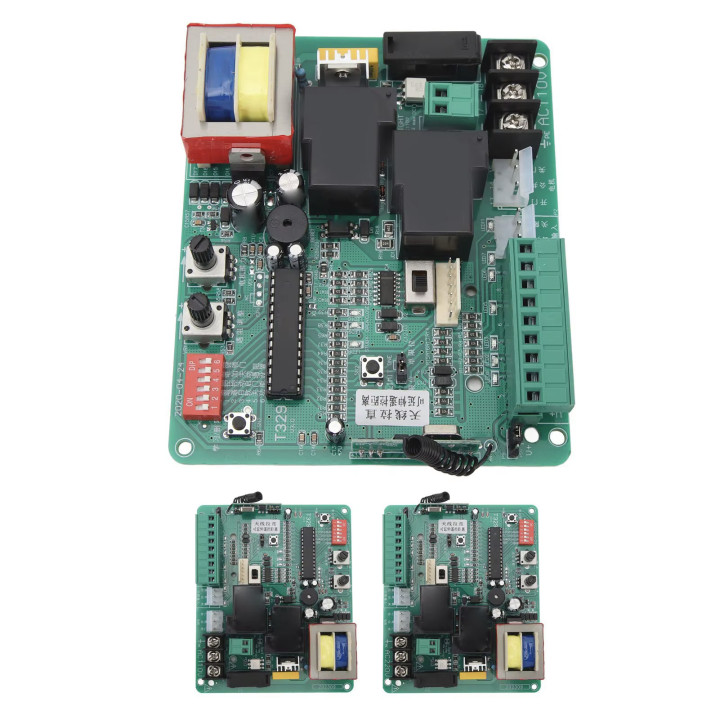

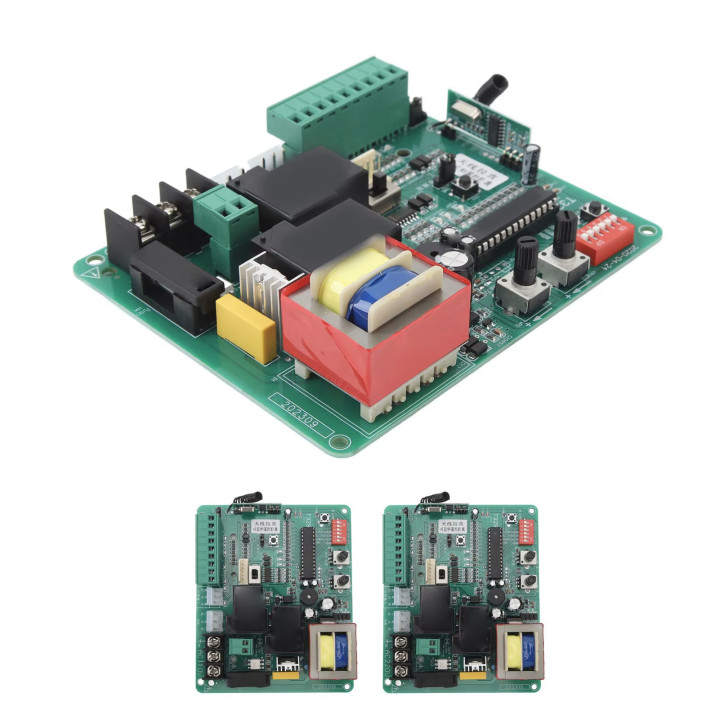

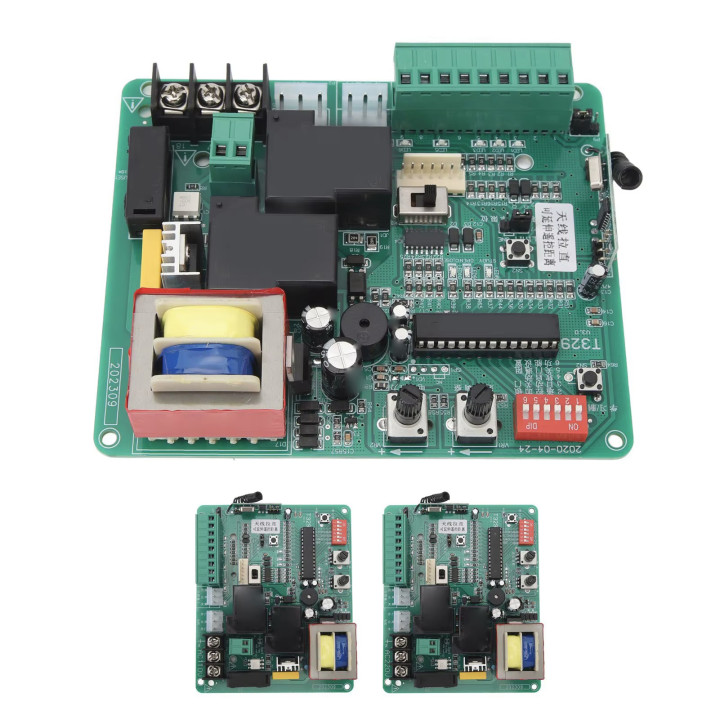

Universelle Platine für Schiebetorantriebe, elektronische Hauptsteuerung für Schiebetorantriebe
1. Fortschrittliche Leistung: Die fortschrittliche Mikrocomputersteuerung bietet höhere Stabilität und umfassende Funktionalität im Vergleich zu herkömmlichen Steuerungen.
2. Taste zur Einstellung des Motorwiderstands: Stoppt den Motor automatisch bei starkem Widerstand und sorgt so für Sicherheit und verhindert Schäden am Tor.
3. Hohe Empfindlichkeit: Die Schiebetorantriebssteuerung zeichnet sich durch hohe Entstörungsfähigkeit, präzise Steuerung, einfache Bedienung und ein benutzerfreundliches Design aus.
4. Einstellung der Antriebskraft: Ermöglicht die Einstellung der Antriebskraft des Motors. Trifft das Tor beim Schließen auf ein Hindernis, stoppt es automatisch und verhindert so Unfälle oder Schäden.
5. Einfache Installation und Bedienung: Dank der einfachen Installation und der benutzerfreundlichen Bedienung eignet sich die Steuerung sowohl für Profis als auch für Heimwerker.
Artikeltyp: Schiebetorantriebssteuerung
Material: Elektronisches Bauteil
Gewicht: Ca. 316 g
Anwendungsbereich: Motorsteuerung
Typ: Automatischer Toröffner
Verwendbares Produkt: Schiebetor
Produktgröße: ca. 130 x 108 mm
Lernmethode der Fernbedienung: Drücken Sie die Lerntaste auf der Fernbedienung 1 Sekunde lang und lassen Sie sie los, wenn LED 6 erlischt. Halten Sie anschließend eine beliebige Taste auf der Fernbedienung gedrückt, ohne sich zu bewegen. Die Anzeige blinkt dreimal, um den Abschluss des Vorgangs anzuzeigen. Die Fernbedienung kann normal verwendet werden. Mit derselben Methode können Sie auch die zweite, dritte usw. Fernbedienung anlernen.
Löschen des Fernbedienungspassworts: Halten Sie die Lerntaste auf der Fernbedienung ca. 8 Sekunden lang gedrückt und lassen Sie sie nach einem Signalton los. Löschen Sie alle zuvor angelernten Fernbedienungen. Sie können sie gemäß der Lernmethode der Fernbedienung erneut anlernen und verwenden.
Verwendung der Fernbedienung: Die Fernbedienung kann bis zu 300 Lerncodes anlernen. Überschreitet die Anzahl diese Grenze, können keine weiteren Fernbedienungen hinzugefügt werden. Sie können nur einige Fernbedienungen löschen, bevor Sie weitere hinzufügen.
Bedienung der Fernbedienung: Durch Drücken der Richtungstaste (Öffnen, Schließen) auf der Fernbedienung wird der Motor in Bewegung gesetzt. Durch Drücken der Stopptaste auf der Fernbedienung wird der Motor gestoppt oder die Tasten der Fernbedienung entsperrt.

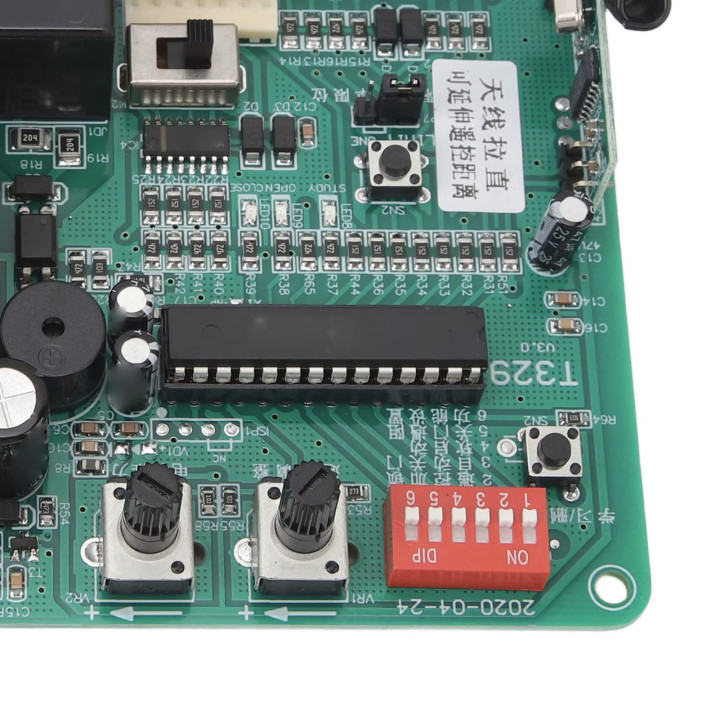

Manuelle Tastensperre: Wenn B2 eingeschaltet ist, wird durch Drücken der Sperrtaste der Fernbedienung die Steuerung gesperrt (die Stopp-Anzeige auf dem Bedienfeld blinkt). Es werden nur die manuellen Tasten und Richtungstasten der Fernbedienung gesperrt. Zum Entsperren drücken Sie die Stopp-Taste der Fernbedienung (die Stopp-Anzeige auf dem Bedienfeld hört auf zu blinken). Wenn die Steuerung gesperrt ist, müssen Sie sie durch Drücken der Stopp-Taste der Fernbedienung entsperren, bevor Sie die Richtungstasten und die manuellen Tasten der Fernbedienung verwenden.
Einstellen der manuellen Türschließfunktion: Benutzer können die automatische Türschließfunktion nach Bedarf einstellen. Wenn B3 auf EIN steht, ist die automatische Türschließfunktion aktiviert. Wenn B3 auf AUS steht, ist die automatische Türschließfunktion deaktiviert. Einstellmethode für die automatische Türschließfunktion: Ziehen Sie die roten Jumper B3 und B6 auf EIN. Stellen Sie die verzögerte Türschließzeit ein, indem Sie die Funktionstaste F(SN1) einmal für jede weitere Sekunde drücken. Nach dem Einstellen der gewünschten Zeit drücken Sie B6 auf AUS. Ein akustisches Signal signalisiert, dass die automatische Türschließzeit eingestellt ist.
Kartenleser-Türöffner: Dieser wird speziell für die Türöffnungsfunktion verwendet. Die gemeinsame Leitung ist mit GND und die offene Leitung mit OP verbunden. Hinweis: Bei Verwendung der Kartenleser-Funktion kann die Steuerung die automatische Türschließfunktion so einstellen, dass die Tür verzögert schließt (siehe Einstellung der automatischen Türschließfunktion). Aus Sicherheitsgründen ist jedoch die Installation von Infrarot-Erkennungsgeräten erforderlich, um das Einklemmen von Gegenständen während der automatischen Türschließung zu verhindern.

Verdrahtung des Motorlaufs: Der Motorlauf kann mechanisch oder über ein Reed-Tube-Verfahren eingestellt werden. Die gemeinsame Motorleitung wird an COM angeschlossen, die Richtung an O.P. und C.L.

Motorverdrahtung: Die Motorverdrahtung muss gemäß dem Hauptschaltplan erfolgen. Die gemeinsame Motorleitung muss an COM auf der Platine angeschlossen werden, die Richtung an L1 und L2. Andernfalls kann es zu Fehlfunktionen des Motors kommen, wenn er sich nur in eine Richtung dreht.

Motorschutzzeiteinstellung: (Diese Funktion muss mit B3 in einer bestimmten Position verwendet werden. Wenn die Anzeige nicht erlischt, müssen Sie sie ausschalten und die Funktion erneut aufrufen.)
Nach der Installation des Tors (wenn der Laufweg der Stoppposition entspricht) schalten Sie die Stromversorgung 5 Sekunden lang aus und wieder ein. Halten Sie die Funktionstaste F sofort länger als 5 Sekunden gedrückt. Sobald sich das Tor bewegt, lassen Sie die Taste los. Das Tor öffnet zunächst bis zur Endposition und schließt dann automatisch. Nach dem Schließen bis zur Endposition stoppt es, wodurch die Einstellung der Motorschutzzeit abgeschlossen ist. Abschließend muss B6 in die Position AUS gebracht werden.
