• Artikelbündel
2 X Multifunktions- self- lock relay cycle timer -modul plc home automation delay- 12v jr international - 1

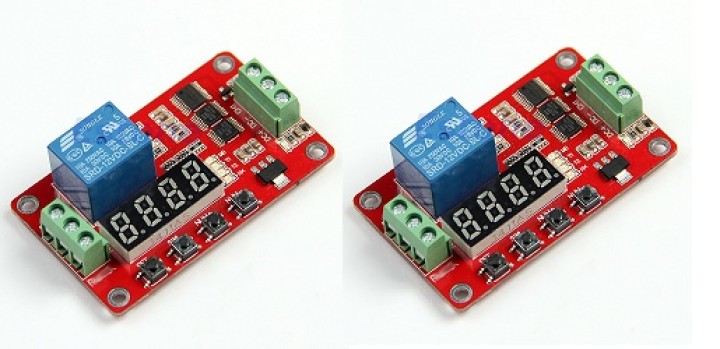

2 X Multifunktions- self- lock relay cycle timer -modul plc home automation delay- 12v

REF : RT12NX2

66,50 €
Modul Funktionen:Der Benutzer kann von unten acht Funktionen auswählen, indem Sie die Tastenknöpfe an Bord. Benutzer können auswählen, und speichern Sie die eingestellten Parameter . Die eingestel

Dieses Bündel beinhaltet

Mengenrabatt

5
63,18 €
10
59,85 €
20
53,20 €
50
49,88 €
100
46,55 €
200
43,23 €
500
39,90 €
1000
36,58 €
Disponible sur commande. Délais nous contacter.

Emplacement : egaleRT12N X 2


Modul Funktionen:

Der Benutzer kann von unten acht Funktionen auswählen, indem Sie die Tastenknöpfe an Bord. Benutzer können auswählen, und speichern Sie die eingestellten Parameter . Die eingestellte Zeit beträgt 1 Sekunde bei minimaler und Genauigkeit besser als 0,1 Sekunden . Die acht Funktionen sind wie folgt:

1) Schließen Sie nach der eingestellten Zeit : nach dem Einschalten ein , erreicht die Verzögerungszeit T1, und das Relais geschlossen wird. T1 ist einstellbar zwischen 0 Sekunden bis 270 Stunden. Wenn wir füttern CH1 eine hohe Impulssignal , wiederholt der Zyklus selbst ( die hohe Zeit dauert länger oder gleich 20 ms . Gleiches gilt für unten).
2) Trennen Sie bei der eingestellten Zeit : wenn das Relais schließt , erreicht der Verzögerungszeit T1, und das Relais geöffnet. T1 ist einstellbar zwischen 0 Sekunden bis 270 Stunden. Wenn wir füttern CH1 eine hohe Impulssignal , wiederholt sich der Zyklus .
3) Cycle Mode 1: Nach dem Einschalten zieht das Relais nicht in der Nähe auf den ersten. Wenn T1 erreicht , schließt das Relais . Wenn T2 erreicht, öffnet das Relais . Und der Kreislauf geht weiter. T1 und T2 einstellbar von 0 Sekunden bis 270 Stunden. Wenn wir füttern CH1 eine hohe Impulssignal , wiederholt sich der Zyklus .
4) Cycle Mode 2: nach dem Einschalten , schließt das Relais sofort . Wenn T1 erreicht, öffnet Relais, wenn T2 erreicht , schließt das Relais wieder, und der Zyklus geht weiter . Wenn wir füttern CH1 eine hohe Impulssignal , wiederholt sich der Zyklus .
5 ) SelbstsperreRelay-Modus : Wir füttern CH1 eine hohe Impulssignal , schließt Relais. Wenn wir eine hohe Impulssignal wieder zu füttern, öffnet das Relais .
6) Relais schalten Modus: wir füttern CH1 ein Hochpegelsignal , schließt Relais. Wenn die Hochebeneabgeschlossen ist, öffnet das Relais .
7 ) Limited Cycle-Modus ein : auf der Basis von 3 -Funktion erhöhen wir die Zyklen . In diesem Modus sind T1 und T2 zwischen 0 Sekunde bis 9999 Sekunden , ist der Zyklus wählbar zwischen 1 und 9999 mal.
8 ) Limited Cycle-Modus 2: auf Basis der Funktion 4 erhöhen wir die Zyklen . In diesem Modus sind T1 und T2 zwischen 0 Sekunde bis 9999 Sekunden , ist der Zyklus wählbar zwischen 1 und 9999 mal.

Anschlüsse:

Modul Steuerseite : es gibt 3 -Draht-Schnittstelle , sind alle Schnittstellen -Terminal
1 , DC +: 12V positive
2 , DC - : Macht im negativen
3 , CH1 : EingangserkennungSchnittstelle
Relais -Ausgänge: eine 3 -Draht-Schnittstelle , sind alle Schnittstellen -Terminal
1 , NO: ( . Bevor Relais schließt , dieser Pin nicht angeschlossen ist nach Relais schließt , die Pin- Kurz verbindet mit COM) normal open
2, COM : Relais Common Interface
3 , NC : Normal geschlossen ( . Bevor Relais schließt , dieser Pin kurzschließenmit COM nach Relais schließt , der Stift ist nicht angeschlossen )

Spezifikation:
Größe: 66x40x1.5mm ( ca. )
RT12NX2
