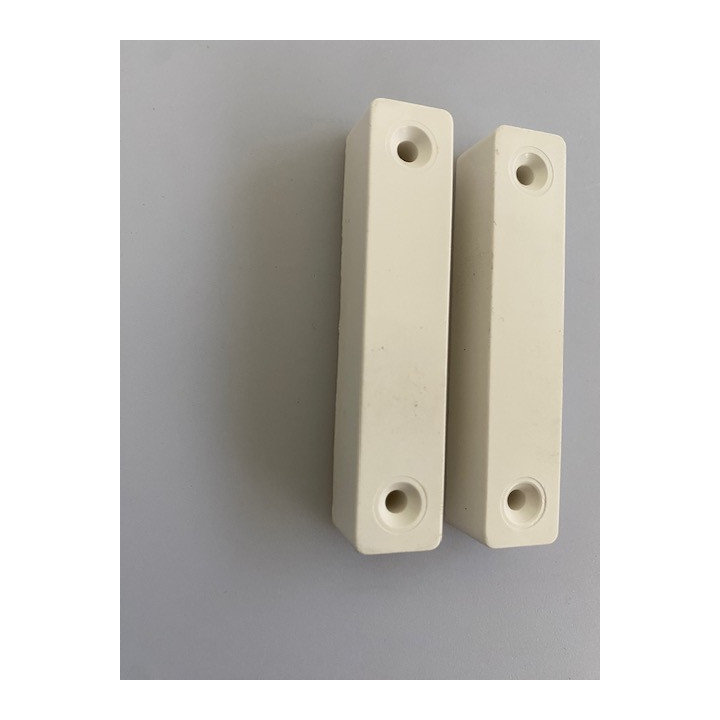

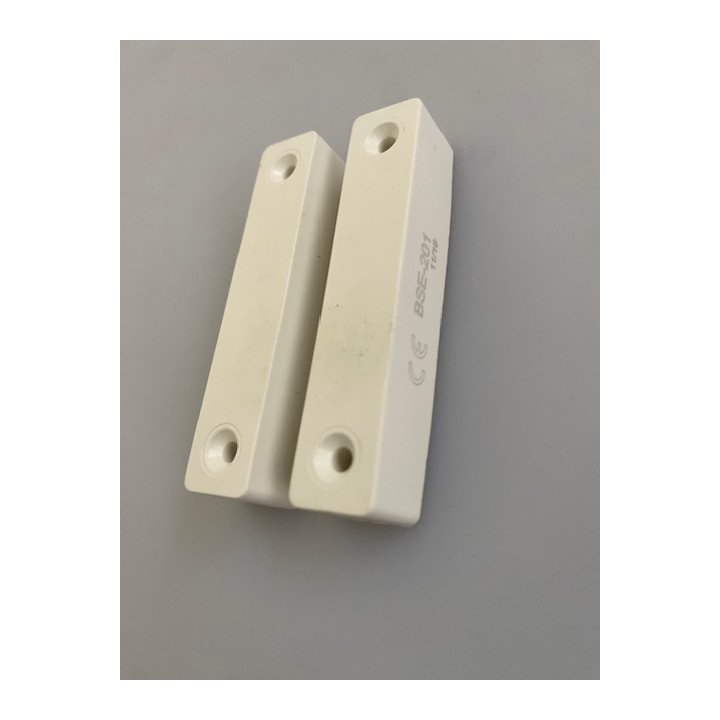

Magnetkontaktsensor NF Aufputz Türöffnungsschütz BSE-201 weiß

Magnetkontaktsensor NF Aufputz Türöffnungsschütz BSE-201 weiß

Abmessungen 65 x 12 x 13 mm. Gewicht 10gr. Maximaler Strom von 500 mA/12 VDC.
Achsabstand der Befestigungslöcher 50mm
Dieser Kontakt erkennt eine Öffnung von 20mm

Kabelgebundener Türöffnungsmelder. Detektor bestehend aus zwei Modulen, die eine magnetische Verbindung erzeugen. Sobald die Verbindung nach dem Öffnen einer Tür unterbrochen wird, wird ein Signal an eine Kamera, ein Alarmzentrum usw. gesendet. Speziell entwickelt für den direkten Anschluss an die Anschlüsse eines DVR, einer analogen oder IP-Kamera, eines Alarmzentrums.

Der Magnetkontakt SC10NEW wird auf der Oberfläche montiert.
Es kann auf einem Träger aus Holz oder PVC installiert werden.
Erkennt eine Öffnung von ca. 15 bis 20 mm.
Ausgang über Kontakt vom Typ NC.
Maximaler Strom von 500 mA/12 VDC

Regeln für die Montage von Magnetkontakten

Der Öffnungskontakt besteht aus einem Magneten, der das Magnetfeld erzeugt, und einem Kontakt, dessen Zustand durch die Anwesenheit dieses Feldes geändert wird. In Luft oder auf neutralen Materialien (Holz, Aluminium, Gips usw.) verteilt sich das Magnetfeld gleichmäßig um den Magneten. In der Nähe von ferromagnetischen Materialien (Stahl, Weicheisen) wird das Magnetfeld des Magneten vollständig von diesem Material angezogen und eingefangen und wirkt nicht mehr in andere Richtungen.
Daher ist es wichtig, die Magnete und Kontakte mithilfe der entsprechenden Abstandshalter in ausreichendem Abstand von den Magnethalterungen zu halten. Um zu prüfen, ob ein Material ferromagnetisch ist oder nicht, verwenden Sie den Kontaktmagneten. Wenn zwischen Magnet und Material eine Anziehungskraft besteht, ist letzteres ferromagnetisch.

Funktionsprinzip eines magnetischen Öffnungsmelders vom Typ NF (normalerweise geschlossen)

An abzusichernden Ausgängen oder Zugängen kommen Öffnungsmelder zum Einsatz.

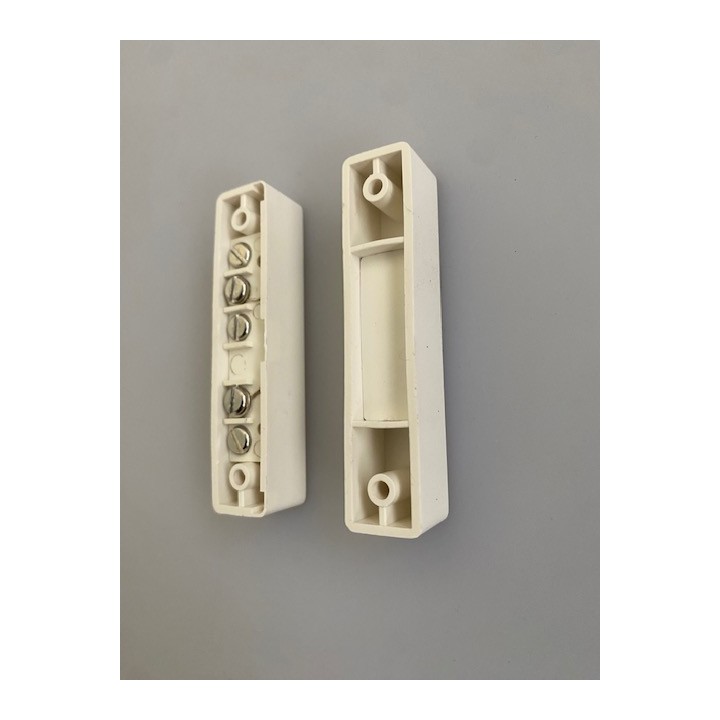

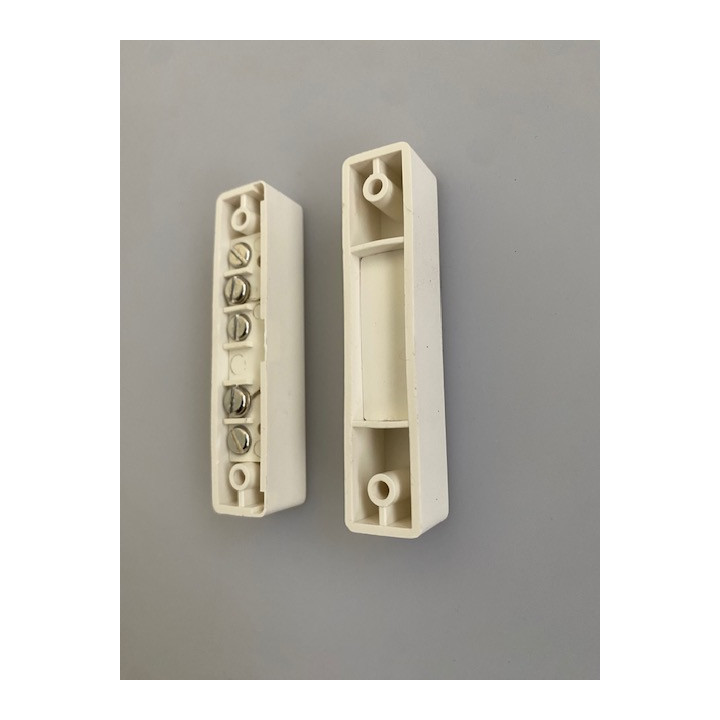

Jeder Detektor besteht aus zwei Teilen:

ein am Rahmen angebrachter Kontakt und ein Magnet am beweglichen Teil.

Der Kontakt ist ein Reedschalter (ILS oder Reedkontakt). Wenn der Magnet vom ILS wegbewegt wird, ist dessen Kontakt geöffnet. Die Steuereinheit erhält die Information über eine Öffnung, die gleichbedeutend ist mit einer offenen Tür oder einem offenen Fenster; Wenn das Sicherheitssystem in Betrieb ist, wird Alarm ausgelöst. Wenn sich der Magnet dem Kontakt nähert, werden beide Blätter des ILS dem Magnetfeld ausgesetzt. Jedes Blatt verhält sich dann wie ein Magnet. Die flexible Klinge verformt sich und kommt mit der starren Klinge in Kontakt. Elektrischer Kontakt wird hergestellt; Die Zentrale erhält die Information über eine Schließung. In diesem Fall wird der Alarm nicht ausgelöst. Die am häufigsten verwendeten Kontakte sind NC = im Ruhezustand geschlossen und im Alarmfall geöffnet. Diese Kontakte müssen in Reihe mit einer normalerweise geschlossenen Zone Ihrer Alarmzentrale verbunden werden. Ein großer Vorteil dieser Kontakte besteht darin, dass bereits das Öffnen eines einzigen Kontakts oder das Durchtrennen des Kabels den Alarm auslöst.

Es gibt zwei Arten von Öffnungsmeldern (NC und NO):

- magnetischer Öffnungsmelder NC (Öffnerkontakt = kein Alarm, Kontakt offen bei Alarm)

- magnetischer Öffnungsmelder NO (Schließerkontakt = kein Alarm, Kontakt geschlossen bei Alarm)

Wenn Sie einen oder mehrere magnetische Öffnungsmelder NO bestellen möchten, besuchen Sie bitte unsere Website unter (Ref. 3920).

Der Öffnungsmelder SC10N ist nicht für die direkte Stromversorgung einer 12V- oder 220V-Sirene geeignet.
Der Öffnungsmelder (Ref. 3920) hingegen kann mit einer kleinen 12V-Sirene und einem Schalter verwendet werden.
