Printtransformator 3.8va 1 x 12v 1 x 0.307a 1120038m

Technische Daten

Spannung: 1 x 12V
Strom: 1 x 0.307A
Isolationswiderstand: >5Mohm / 500Vdc
Durchschlagsfestigkeit: >5kV min.
entworfen für eine Umgebungstemperatur von max. 40°C
Materiale der Isolationsklasse E 120°
kurzschlussfest bis 3VA
Schutz durch Thermosicherung möglich
max. Temperatur für die Isolationsklasse E: 95°C
Primärspannung: 230V ± 10%, 50/60Hz
sekundäre Spannungstoleranz: +7% - 3% bei 230V und max. Last
perfekte Lötbarkeit für ein Wellenbad
CE-Zulassung
Kriechstrecke und Räume nach IEC742

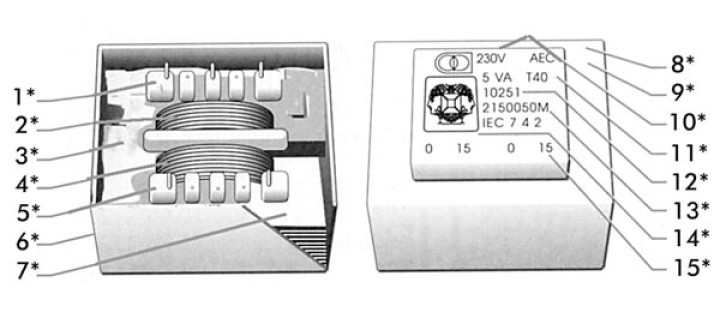

Abbildung:
1*: Spule mit 2 Kammern
2*: Primärwicklung
3*: Einkapselung in Epoxydharz
4*: Sekundärwicklung
5*: Anschlussstifte
6*: Polyamidgehäuse
7*: magnetischer Kern
8*: Sicherheitstrafo
9*: Kurzschlussschutz
10*: Primärspannung
11*: Nennleistung / Nenntemperatur
12*: Referenz des Fabrikanten
13*: Bestellnummer
14*: Zulassungen :
15*: nom. Sekundärspannungen
