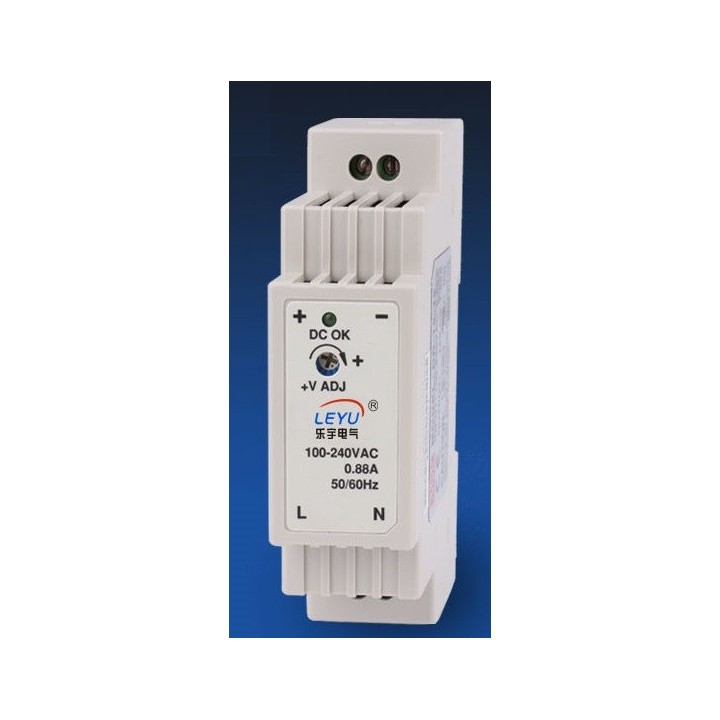

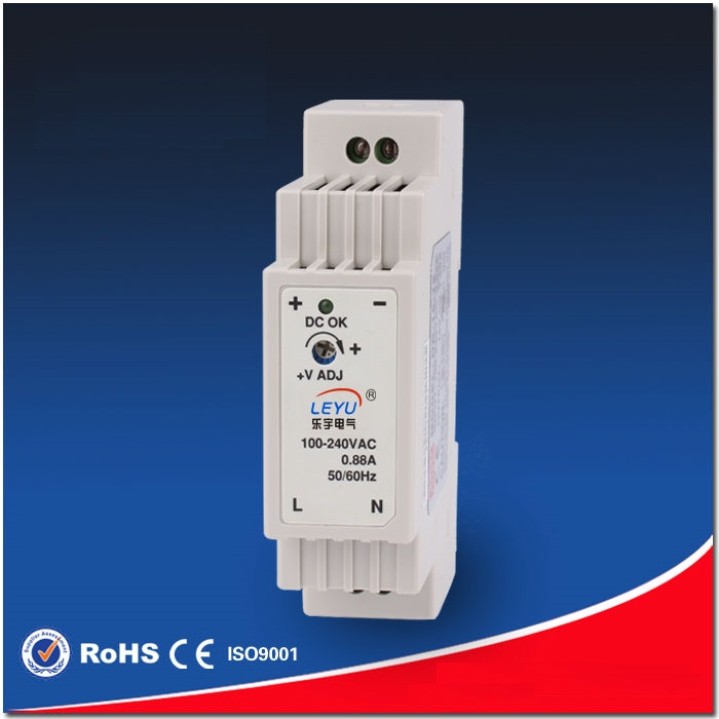

Versorgung 110v 220v 5V DC 3a 15va Hutschienen-dr-stabilisiertes Netzteil 230v 240v 15-5 220vac 85-264V

Eigenschaften:
Universal-Wechselstrom eingegeben / vollständige Auswahl
Schutze: Kurzschluss / Überlast / Überspannungs
Kühlung durch freie Konvektion

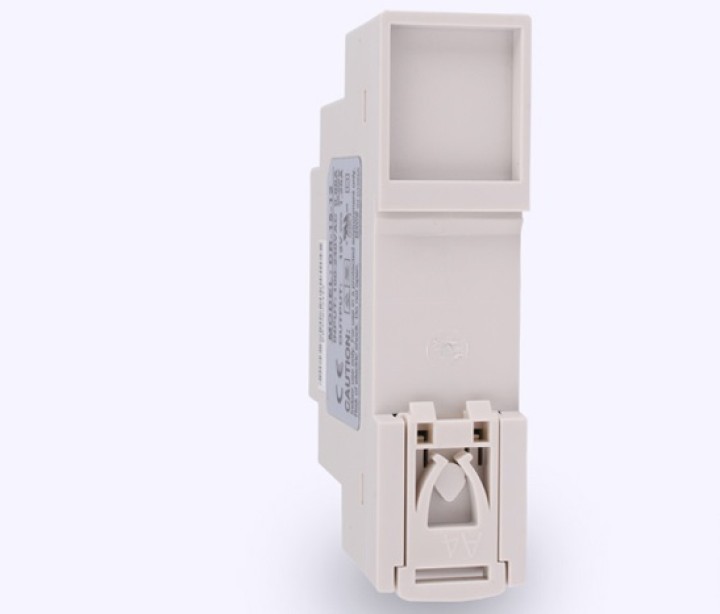

Kann auf DIN-Schiene TS-35 / 7.5 oder 15 installiert werden
Isolation Klasse-
LED-Anzeige für Betriebsbereitschaft
100% Volllast Burn-In-Test

TECHNISCHE DATEN
OUTPUT
Modell DR-15-5
Gleichspannung 5V
Nennstrom 2.4A
Strombereich 0-2.4A
Nennleistung 15W
Restwelligkeit 80mVp-p
Spannung Adj. -5%, + 10%
Spannungstoleranz ± 2%
Setup Aufstieg, Hold Up Time

1000 ms, 50 ms / 230VAC 1000 ms, 50 ms / 115 V AC bei Volllast 70 ms / 16 ms 230VAC / 115VAC bei Volllast

INPUT
Spannungsbereich
85 ~ 264 V AC 120 ~ 370VDC
AC-Strom 0.48a / 230VAC

Wirkungsgrad 74%
Einschaltstrom
KALTSTART 35A / 115VAC 65A / 230VAC

SCHUTZ
Überlast 105% ~ 160%

Schutzart: Konstante Strombegrenzung, gewinnt automatisch zurück, nachdem Störungszustand entfernt

Überspannung 115% ~ 135%

Schutzart: Fahren Sie o / p Spannung, Re-power an sich zu erholen
UMWELT
Arbeitstemperatur, Luftfeuchtigkeit -10 ° C ~ + 60 ° C. 20% ~ 90% RH
. Lagertemperatur, Luftfeuchtigkeit -40 ° C ~ + 85 ° C; 10% ~ 95% RH
Temp. Grad ± 0,03% / K (0 ~ 50 ° C)

Vibration
10 ~ 500 Hz, 2G 10 min. / 1 Zyklus, Zeitraum für 60min, jeweils entlang X, Y, Z-Achsen

SICHERHEIT
Spannungsfestigkeit I / P-O / P: 3kVAC
Isolationswiderstand I / P-O / P: 100M Ohm / 500VDC
STANDARD
Sicherheitsstandard
Gestalten Sie beziehen sich auf UL60950-1, EN60950-1 TUV, EN50178

EMV-Standard-
Entwurf siehe EN55011, EN55022, EN61000-3-2, -3, EN61000-4-2,3,4,5,6,8,11, ENV50204, EN55024, EN61000-6-2, EN61204-3
SONSTIGES
Dimension 25 * 93 * 56mm (L * W * H)
Gewicht 0,18 kg

1. Alle nicht speziell genannten Parameter sind bei 230VAC Eingang, Nennlast und 25 ° C Umgebungstemperatur gemessen.
2. Kräuselung u Geräusche werden an 20MHz der Bandbreite mit Hilfe eines 12 "Twisted-Pair-Kabel mit einem 0,1 beendet gemessen? Und 47? Parallelkondensator.
3. Toleranz: schließt Einstellungstoleranz, Linie Regelung und Lastsregelung eingestellt.
4. Die Stromversorgung wird als eine Komponente, die in die abschließende Ausrüstung angebracht werden. Das letzte Gerät muss erneut bestätigt werden
