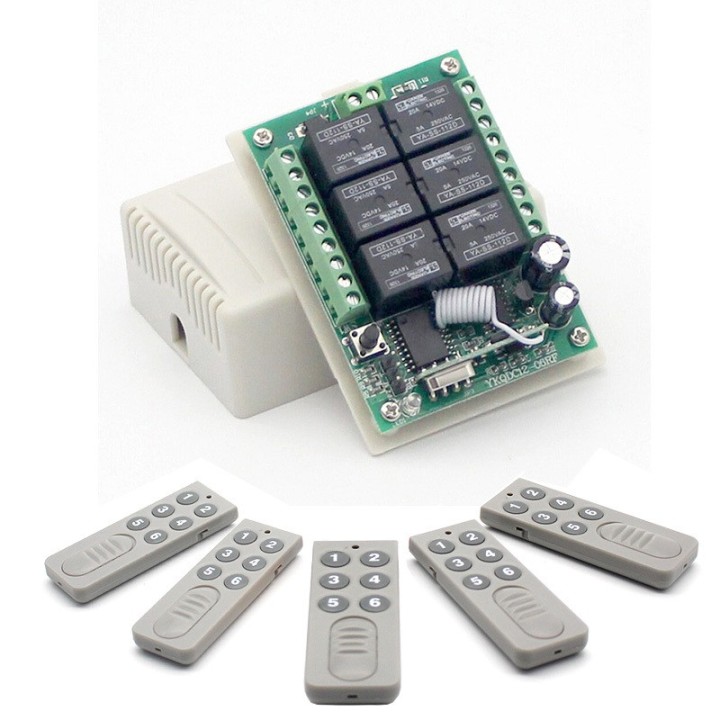

Ricevitore radio 12v 6CH 6 canali + 5 relè interruttore luce telecomando wireless 433Mhz

Telecomando universale wireless per Pretty Light, ricevitore di controllo 433 MHz con trasmettitore RF a 6 contatti, DC 12V 6CH
Descrizione del ricevitore:
1, tensione di funzionamento: DC12V
2, corrente di riposo: 8 mA
3, frequenza operativa: 433 MHz
4, potenza del carico: (ciascun relè corrisponde al carico 10A)
5, sensibilità di ricezione: -105dbm
6, deviazione di frequenza: ± 0,2 MHz
7, metodo di codifica: tipo di apprendimento
8, modalità di lavoro: jog, autobloccante, blocco
9, metodo di modulazione: CHIEDERE
10, distanza del telecomando: 100 M (selvaggio)
11, dimensioni PCBA: 68 mm * 48 mm * 18 mm
12, dimensione della calotta: 76 mm * 46 mm * 30 mm

Descrizione del trasmettitore:
1, tensione di funzionamento: batteria 12V27A, inclusa batteria
2, corrente di riposo: consumo energetico di base
3, corrente operativa: ≤10 mA
4, frequenza operativa: 433 MHz (altre frequenze possono essere personalizzate)
5, potenza di trasmissione: ≥10 mW
6, distanza del telecomando: 100 M (vuoto misurato)
7, metodo di modulazione:
8, tipo di chip: RT2260
10. Ambiente di lavoro: -15/+75 gradi Celsius

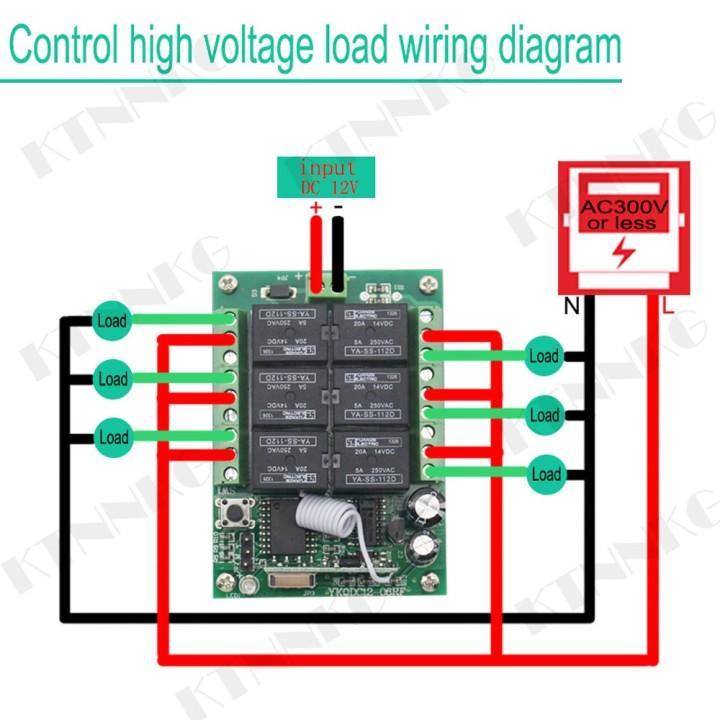

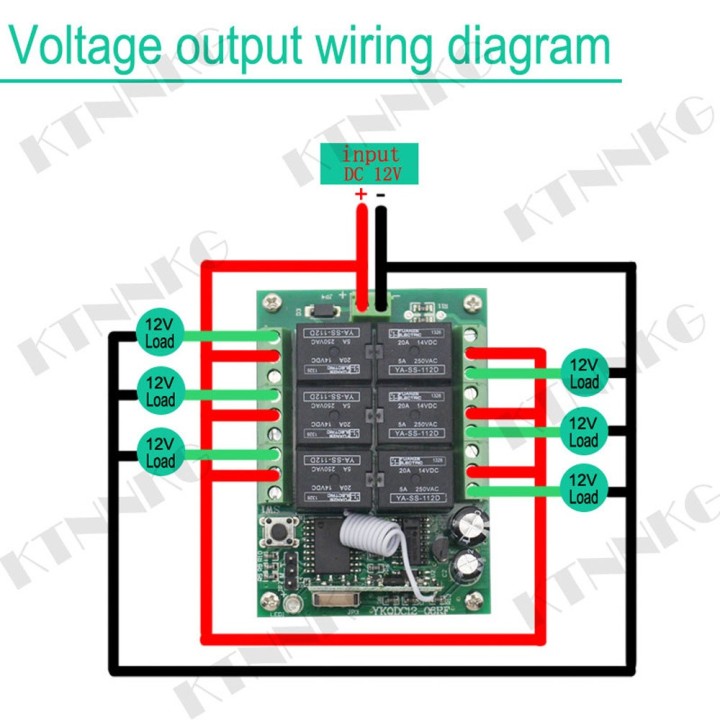

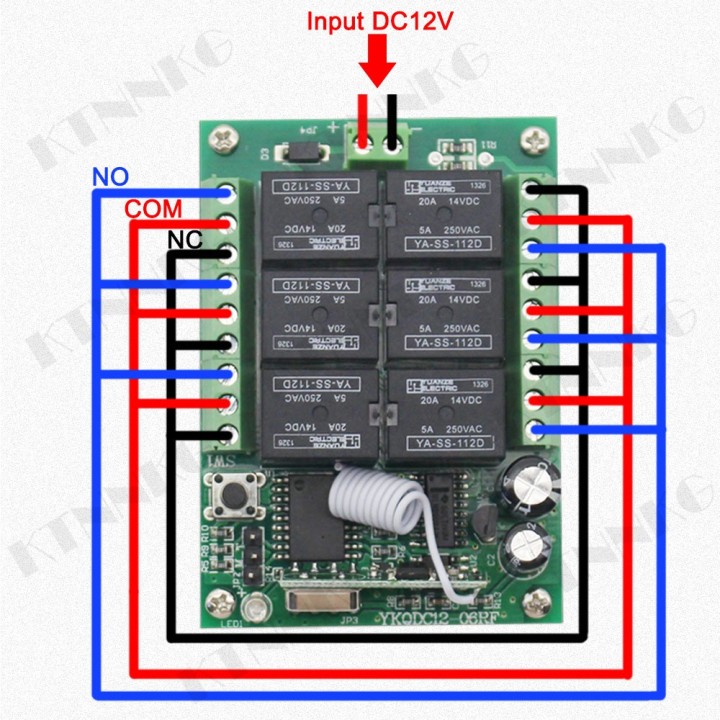

istruzioni di cablaggio:
1, +V: collegare al positivo dell'alimentazione 12V;
2. GND: collegare al polo negativo dell'alimentatore 12V;
3, NO: uscita; estremità normalmente aperta del relè;
4, COM: uscita; fine del relè pubblico;
5, NC: uscita; relè normalmente chiuso;

Codice di apprendimento:

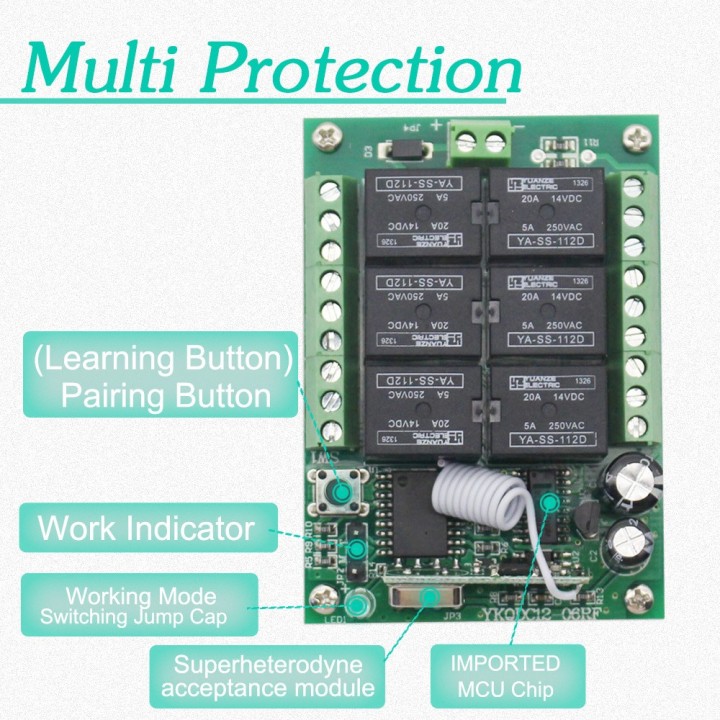

1, premere una volta il pulsante di associazione sul pannello di controllo, l'indicatore LED lampeggia. Premere il pulsante del telecomando da associare. L'indicatore LED sul pannello di controllo lampeggia 3 volte di seguito, il che significa che l'apprendimento del codice è avvenuto con successo.

Descrizione della modalità di lavoro:
1. Impostare l'uscita jog: rimuovere il cappuccio del ponticello sulla scheda.
2. Impostare come uscita autobloccante: cortocircuitare i pin "1-2" con il ponticello sulla scheda.
3, impostato su uscita latch: utilizzare un ponticello sulla scheda per cortocircuitare il pin "3-4".

La modalità di output spiegata:
1. Autobloccante/commutazione: premere il pulsante del telecomando nello stesso punto, premere una volta, il relè si apre, quindi premere di nuovo, il relè si spegne.
2. Blocco/Latch: premere il tasto "A" sul telecomando, il relè si apre, premere il tasto "B" sul telecomando, il relè si spegne.
3, Jog/Momentaneo: premere il pulsante "A" sul telecomando, il relè si apre, rilasciare il pulsante "A" sul telecomando, il relè si spegne. Se continui a premere il pulsante "A" sul telecomando, il relè rimarrà acceso. Quando si rilascia il telecomando, il relè si spegne.
