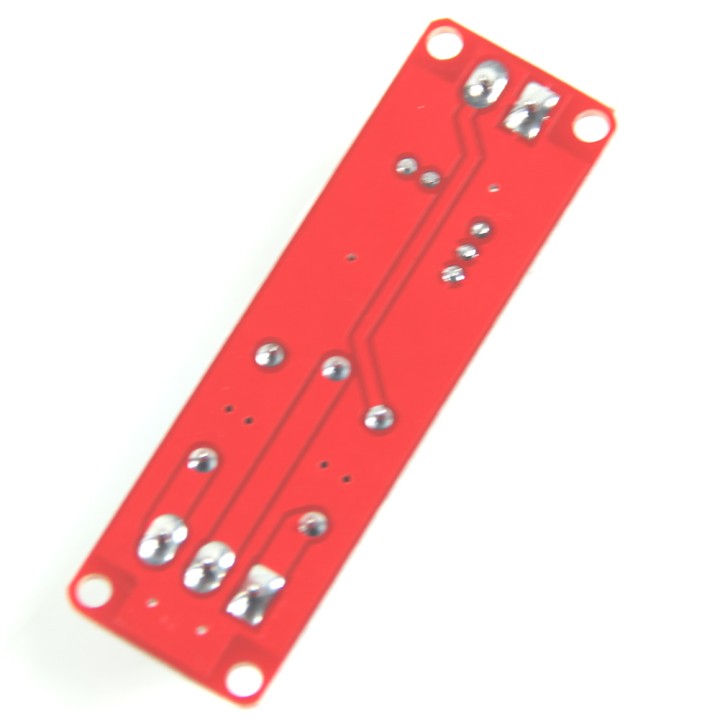

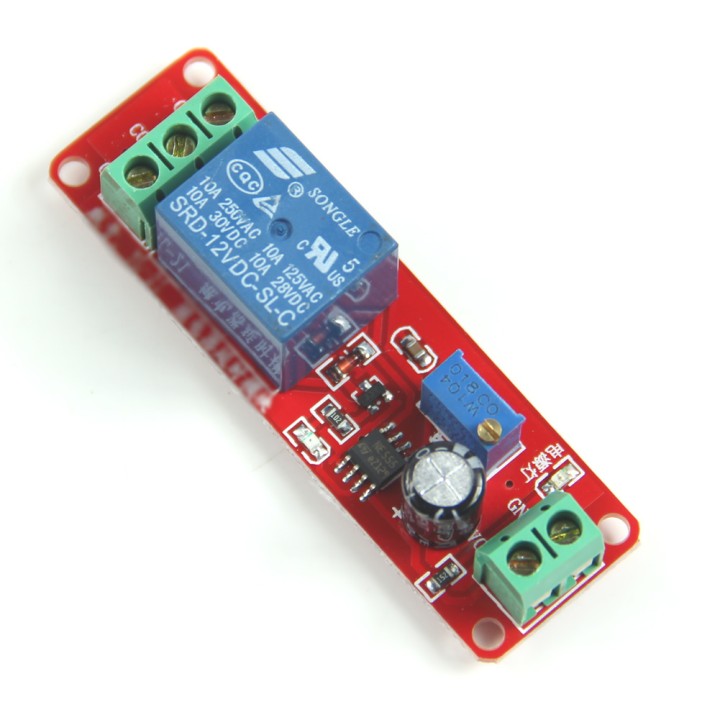

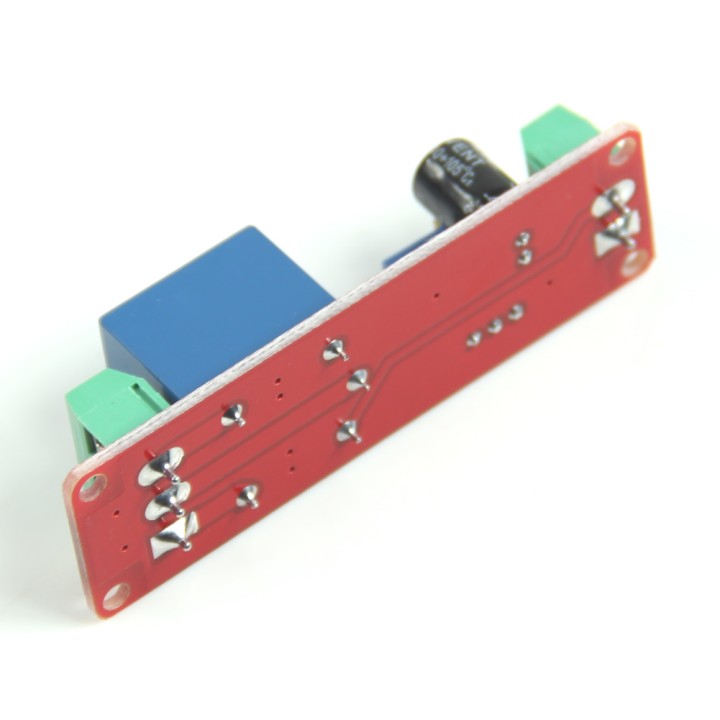

Modulo relè interruttore temporizzatore DC 12V NE555 modulo regolabile 0 ~ 10S
Taglia unica: 6,8 cm * 2,1 cm
In secondo luogo, il chip principale: NE555
In terzo luogo, la tensione di lavoro: 12V
Quattro caratteristiche:
1, ritardo del relè di potenza pull. In particolare: alimentazione 12v al relè, il relè non verrà immediatamente aspirato e le uscite del relè di stato sono: normalmente aperte scollegate pubbliche, normalmente chiuse e pubbliche; attendere il ritardo 1-10s (regolabile), l'aspirazione del relè e, questa volta, lo stato dell'uscita del relè è: normalmente aperto e conduzione pubblica, normalmente chiuso e pubblico disconnesso; fintanto che il modulo di potenza continua, questo stato rimarrà.
2, il tempo di ritardo è regolabile, (da 0 a 10 secondi)
4, aumentando il potenziale può aumentare il tempo di ritardo
5, aumentando il condensatore C1 si può aumentare il tempo di ritardo
6, con indicatore di potenza in ingresso
7, con indicatore a relè
8, può controllare CA 220 V / 10 A sulle apparecchiature. (Attrezzatura di controllo massima 2000W)
9, con relè di protezione a ruota libera.
10, la formula del tempo di ritardo: T = 1.1RC. Ad esempio: un condensatore di resistenza 100uf 100K T = 1,1 * 100000 * 0,0001 = 11 secondi
[Applicazioni]
1, il dispositivo di ritardo del veicolo è acceso, per prevenire una corrente eccessiva quando il dispositivo di combustione del veicolo di accensione dell'automobile.
2, è necessario disporre per iniziare l'occasione, per evitare che più dispositivi contemporaneamente avviare corrente è apparecchi di combustione troppo grandi.
