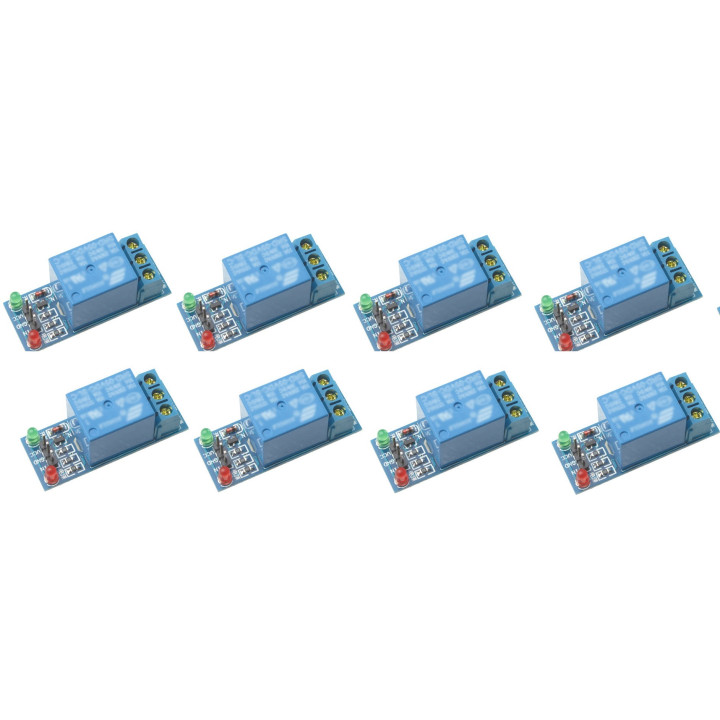

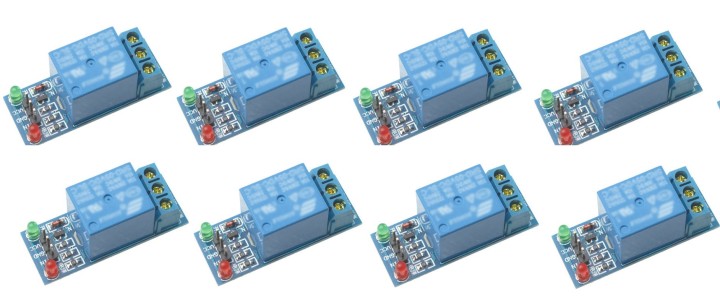

8 x relè 5v 12v di potenza del modulo 10a 220v 1 canale di automazione arduino braccio dsp aprile picco

Relè 5V / 230. Ideale per l'automazione uso con arduino.

10A 220V / 24V 10A / 10A 110V. Un relè è un interruttore elettrico che può controllare un secondo circuito generalmente utilizzando una tensione e una corrente ben superiore a quello che può accettare l'Arduino (per esempio, accendere / spegnere una lampadina 220V). Non vi è alcuna connessione tra il circuito di bassa tensione di tensione del circuito Arduino / TinkerKit e alta.
Il relè è un meccanismo semplice per accendere / spegnere: si chiude quando l'ingresso è 5 V e si apre quando l'ingresso è 0V. Abbiamo quindi il controllo della funzione digitalWrite () in ambiente di programmazione Arduino.
Il modulo fornisce tre connessioni COM, NC e NO. NC significa 'normalmente chiuso'. Ciò significa che quando il relè ha alcun segnale di ingresso (valore in digitalWrite LOW ()), collegato al circuito di alta tensione è attivo. Con contro, se si applica una tensione di 5V relè circuito secondario sarà tagliato. NO significa 'normalmente aperto'. Ciò significa che, al contrario, un valore di 5 V applicata al relè (in digitalWrite valore ALTO ()) tagliare il circuito ad alta tensione e viceversa.
Per sostituire un modulo convenzionale interruttore, la procedura è semplice: rimuovere l'interruttore e collegare il figlio ingressi COM e NO. In questo modo quando il relè è attivato tramite digitalWrite, la corrente passa attraverso il dispositivo che si desidera controller.
Modulo Descrizione:
- Relè 250V 10A
- Transistor
- LED indica che il modulo è correttamente alimentato
Questo modulo è un attuatore. Il connettore è un ingresso (INPUT) ad essere collegato ad una uscita (OUTPUT) card 'sensore'
