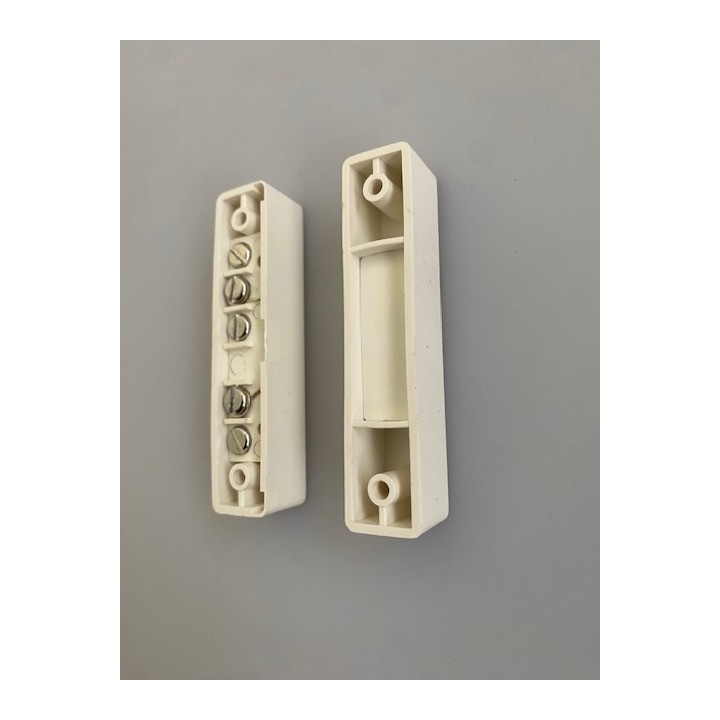

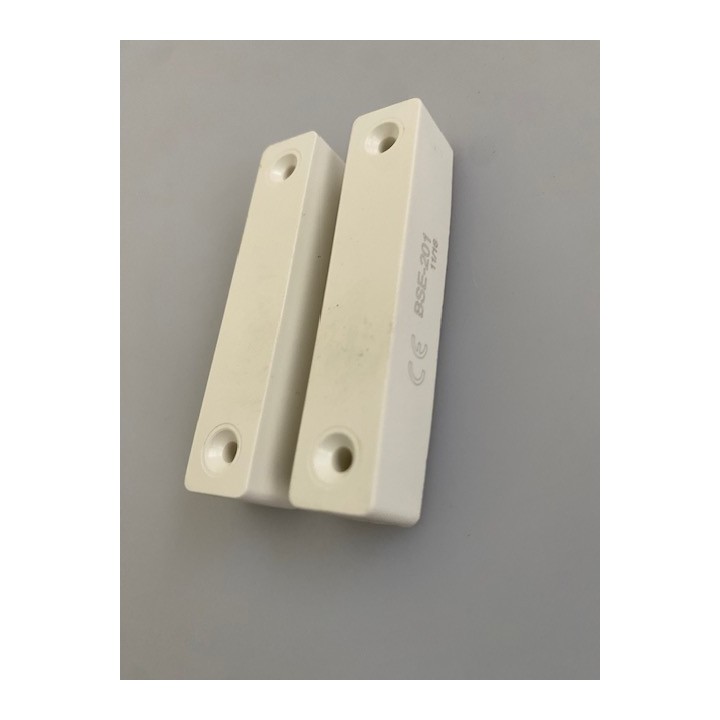

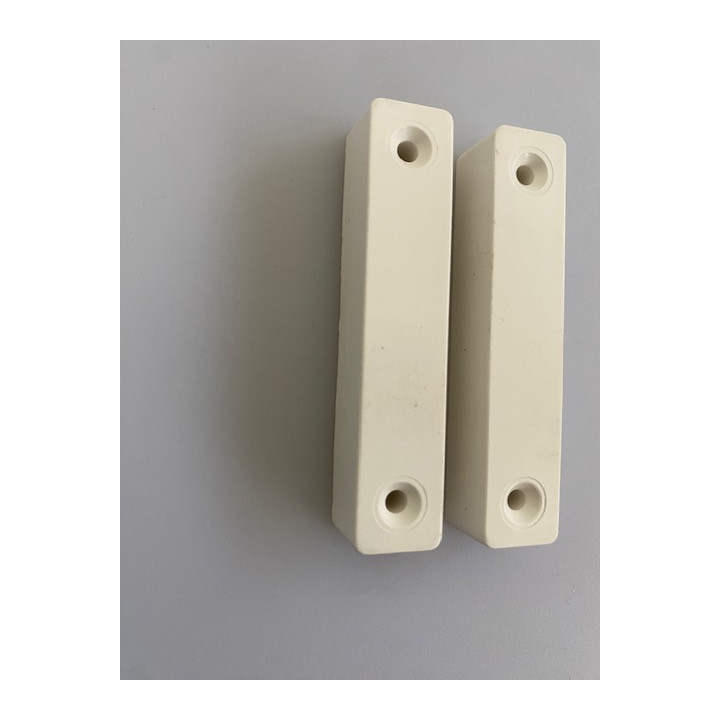

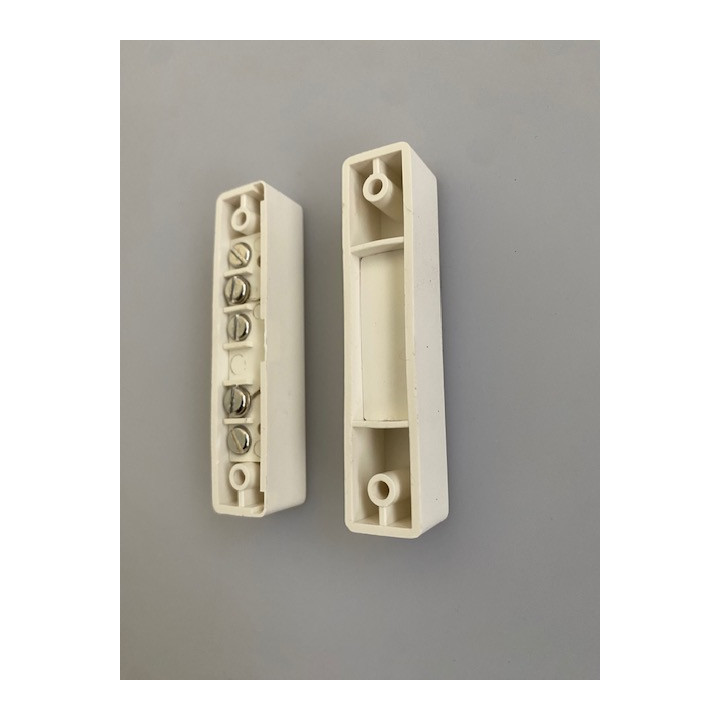

Sensore di contatto magnetico NF contattore di apertura porta superficie BSE-201 bianco

Sensore di contatto magnetico NF contattore di apertura porta superficie BSE-201 bianco

Dimensioni 65x12x13mm. Peso 10gr. Corrente massima di 500 mA/12 V CC.
Interasse fori di fissaggio 50mm
Questo contatto rileva un'apertura di 20 mm

Rilevatore di apertura porta cablato. Rilevatore composto da due moduli che generano un collegamento magnetico. Non appena il collegamento si interrompe in seguito all'apertura di una porta, viene inviato un segnale a una telecamera, a una centrale di allarme, ecc. Progettato appositamente per connettersi direttamente ai terminali di un DVR, di una telecamera analogica o IP, di una centrale di allarme.

Il contatto magnetico SC10NEW è montato in superficie.
Può essere installato su un supporto in legno o in PVC.
Rileva un'apertura di circa 15-20 mm.
Uscita su contatto di tipo NC.
Corrente massima di 500 mA/12 V CC

Regole per il montaggio dei contatti magnetici

Il contatto di apertura è costituito da un magnete che crea il campo magnetico e da un contatto il cui stato viene modificato dalla presenza di questo campo. Nell'aria o su materiali neutri (legno, alluminio, gesso, ecc.) il campo magnetico si distribuisce uniformemente attorno al magnete. In prossimità di materiali ferromagnetici (acciaio, ferro dolce) il campo magnetico del magnete viene interamente attratto e catturato da questo materiale e non agisce più in altre direzioni.
È quindi fondamentale mantenere i magneti e i contatti sufficientemente distanti dai supporti magnetici utilizzando gli appositi distanziatori. Per verificare se un materiale è ferromagnetico o meno, utilizzare il magnete a contatto. Se tra il magnete e il materiale esiste attrazione, quest'ultimo è ferromagnetico.

Principio di funzionamento di un rilevatore di apertura magnetico di tipo NF (normalmente chiuso)

I rilevatori di apertura vengono utilizzati sulle uscite o sui punti di accesso da proteggere.

Ogni rilevatore è composto da due parti:

un contatto installato sul telaio e un magnete sulla parte mobile.

Il contatto è un interruttore a lamella (ILS o contatto reed). Quando il magnete viene allontanato dall'ILS, il contatto di quest'ultimo è aperto. La centralina riceve informazioni su un'apertura, sinonimo di porta o finestra aperta; Se il sistema di sicurezza è in funzione, scatta l'allarme. Quando il magnete si avvicina al contatto, entrambe le lame dell'ILS vengono sottoposte al campo magnetico. Ogni lama si comporta quindi come una calamita. La lama flessibile si deforma ed entra in contatto con la lama rigida. Il contatto elettrico è stabilito; la centrale riceve informazioni su una chiusura. In questo caso l'allarme non verrà attivato. I contatti più utilizzati sono NC = chiusi a riposo e aperti in allarme. Questi contatti devono essere collegati in serie a una zona normalmente chiusa del pannello di controllo dell'allarme. Un grande vantaggio di questi contatti è che basta aprirne uno o tagliare il cavo per far scattare l'allarme.

Esistono due tipi di rilevatori di apertura (NC e NO):

- rilevatore magnetico di apertura NC (contatto normalmente chiuso = nessun allarme, contatto aperto in allarme)

- rilevatore di apertura magnetico NO (contatto normalmente aperto = nessun allarme, contatto chiuso in allarme)

Se desiderate ordinare uno o più rilevatori di apertura magnetici NO, visitate il nostro sito web (rif. 3920)

Il rilevatore di apertura SC10N non è adatto per alimentare direttamente una sirena da 12 V o 220 V.
Il rilevatore di apertura (rif. 3920) può invece essere utilizzato con una piccola sirena da 12 V e un interruttore.
