Centralina universale per motore cancello scorrevole 220V + ricevitore radio 433MHz per automazione

Centralina universale per motore cancello scorrevole 220V + ricevitore radio 433MHz per automazione

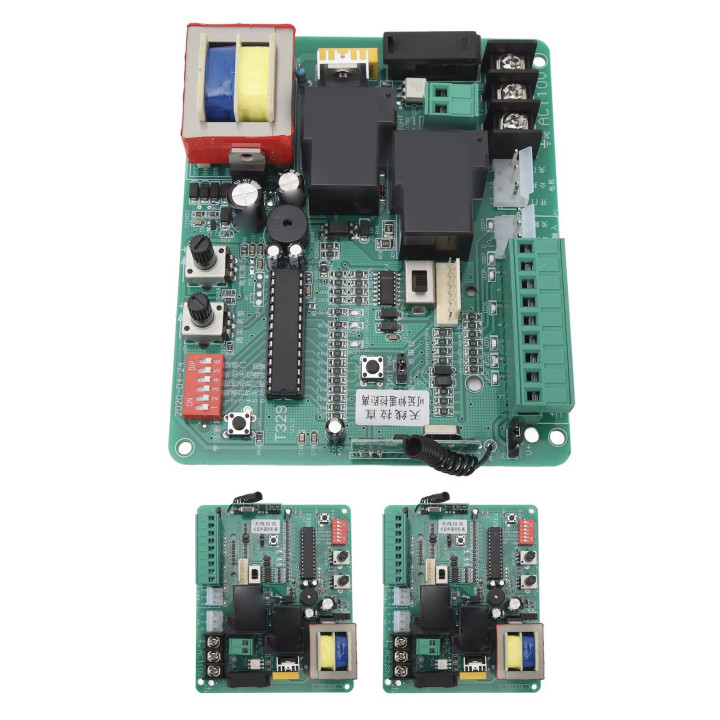

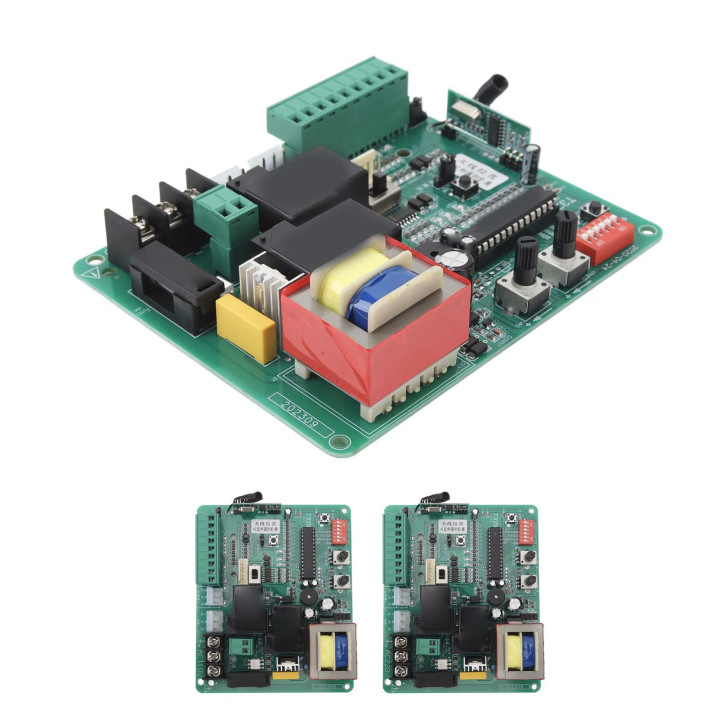

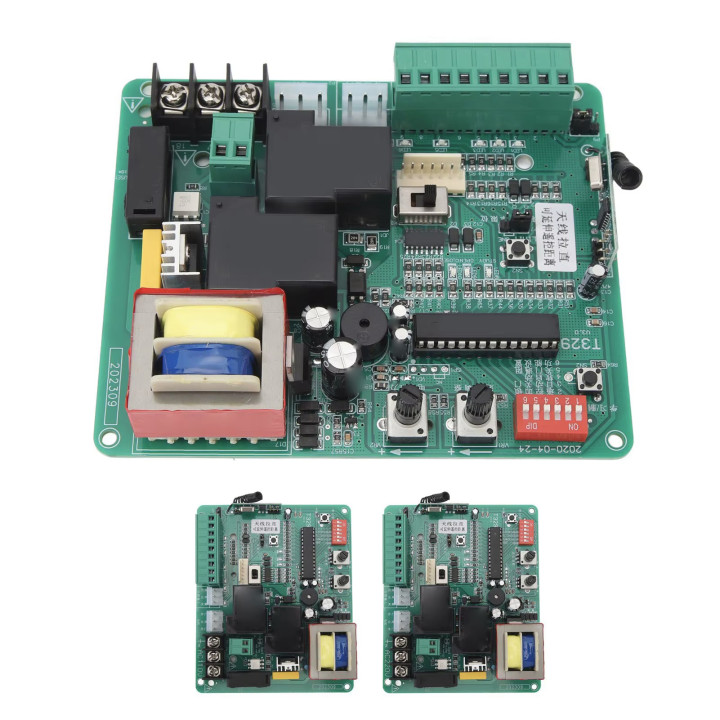

Scheda elettronica universale per apricancello scorrevole, pannello di controllo elettronico principale per motore cancello scorrevole
1. Prestazioni avanzate: utilizza un controllo avanzato tramite microcomputer, offrendo maggiore stabilità e funzionalità complete rispetto ai controller convenzionali.
2. Pulsante di regolazione della resistenza del motore: arresta automaticamente il motore quando incontra una resistenza significativa, garantendo la sicurezza e prevenendo danni al cancello.
3. Alta sensibilità: la scheda di controllo per apricancello scorrevole offre un'elevata capacità anti-interferenza, un controllo preciso, un funzionamento semplice e un design intuitivo.
4. Regolazione della forza motrice: consente di regolare la forza di azionamento del motore. Quando il cancello incontra un ostacolo durante la chiusura, si arresta automaticamente, prevenendo incidenti o danni.
5. Installazione e utilizzo semplici: installazione semplice e funzionamento intuitivo, che lo rendono adatto sia ai professionisti che agli appassionati del fai da te.
Tipo di articolo: Pannello di controllo per apricancello scorrevole
Materiale: componente elettronico
Peso: circa 316 g / 11,1 oz
Ambito di applicazione: Controller motore
Tipo: Apricancello automatico
Prodotto applicabile: Cancello scorrevole
Dimensioni del prodotto: circa 130 x 108 mm / 5,1 x 4,3 pollici
Metodo di apprendimento del telecomando: premere il pulsante di apprendimento sul controller per 1 secondo, rilasciarlo quando il LED 6 è spento, quindi tenere premuto un pulsante qualsiasi del telecomando senza muoversi; l'indicatore lampeggerà tre volte per indicare il completamento. Il telecomando può essere utilizzato normalmente. Lo stesso metodo può essere utilizzato per apprendere il secondo, il terzo, ecc. telecomandi.
Eliminazione della password del telecomando: tenere premuto il pulsante di apprendimento sul controller per circa 8 secondi, rilasciarlo dopo aver udito un segnale acustico ed eliminare tutti i telecomandi precedentemente appresi. È possibile riapprenderli e utilizzarli secondo il metodo di apprendimento del telecomando.
Utilizzo del telecomando: il controller può apprendere fino a 300 codici di apprendimento. Se il numero supera questo limite, non è possibile aggiungere altri controller. È possibile eliminarne solo alcuni prima di aggiungerne altri. Utilizzo della tastiera del telecomando: premendo il pulsante direzionale (apri, chiudi) sul telecomando è possibile azionare il motore. Premendo il pulsante di arresto sul telecomando è possibile arrestare il motore o sbloccare i tasti del telecomando.

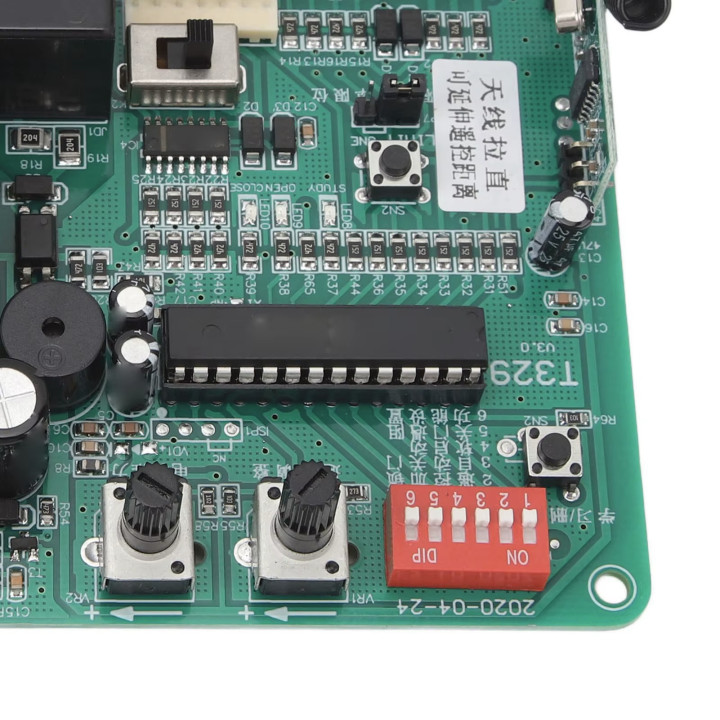

Tastiera con blocco manuale: quando B2 è acceso, premendo il pulsante di blocco del telecomando si blocca il controller (l'indicatore di arresto sul pannello lampeggerà), bloccando solo i pulsanti manuali e i tasti direzionali del telecomando. Premere il pulsante di arresto del telecomando per sbloccare (l'indicatore di arresto sul pannello smetterà di lampeggiare). Quando il controller è bloccato, è necessario sbloccarlo premendo il pulsante di arresto del telecomando prima di utilizzare i tasti direzionali del telecomando e i pulsanti manuali del controller.
Impostazione della funzione di chiusura manuale della porta: gli utenti possono impostare la funzione di chiusura automatica della porta in base alle proprie esigenze. Quando B3 è impostato su ON, indica che la funzione di chiusura automatica della porta è abilitata. Quando è impostato su OFF, indica che la funzione di chiusura automatica della porta è disabilitata. Metodo di impostazione della chiusura automatica della porta: portare i ponticelli rossi B3 e B6 su ON. Impostare il tempo di chiusura ritardata della porta premendo il tasto funzione F(SN1) una volta ogni secondo. Dopo aver impostato il tempo desiderato, portare B6 su OFF e verrà emesso un segnale acustico, a indicare che il tempo di chiusura automatica della porta è impostato.

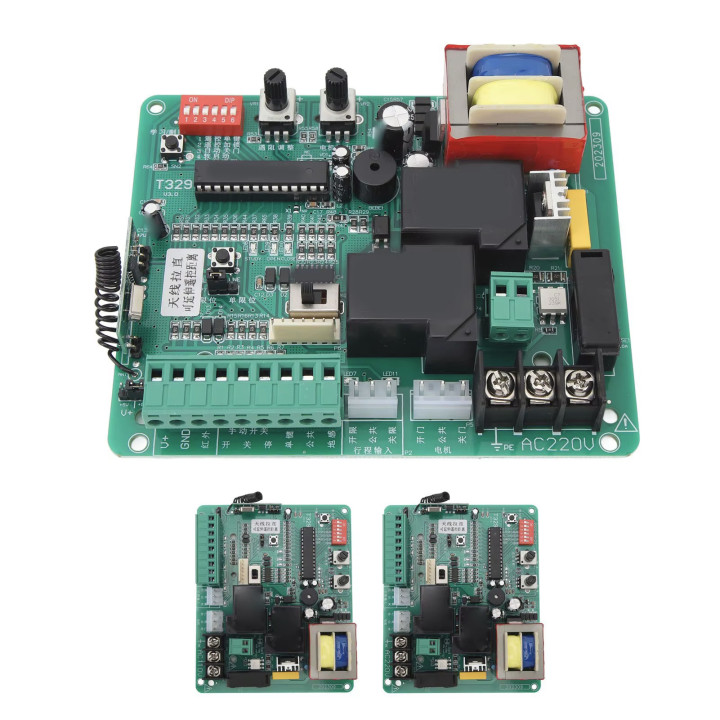

Apriporta con tessera magnetica: utilizzato specificamente per la funzione di apertura porta, la linea comune è collegata a GND e la linea aperta è collegata a OP. Nota: quando si utilizza la funzione di tessera magnetica, il controller può impostare la funzione di chiusura automatica della porta per garantire che la porta si chiuda dopo un ritardo (fare riferimento all'impostazione della chiusura automatica della porta). Tuttavia, per motivi di sicurezza, è necessario installare dispositivi di rilevamento a infrarossi per evitare che oggetti vengano catturati durante la chiusura automatica della porta.

Cablaggio della corsa: la corsa può essere selezionata con metodi meccanici o a tubo reed. La linea di corsa comune è collegata a COM e la direzione è collegata a O.P e C.L.
Cablaggio del motore: il cablaggio del motore deve essere eseguito secondo lo schema principale. La linea comune del motore deve essere collegata a COM sulla scheda elettronica e la direzione è collegata a L1 e L2. In caso contrario, il motore potrebbe non funzionare correttamente se ruota in una sola direzione.
Impostazione del tempo di protezione del motore: (Questa funzione deve essere utilizzata con B3 in una determinata posizione. Se l'indicatore non si spegne, è necessario spegnerlo e reinserire questa funzione.)
Dopo l'installazione della porta (quando la corsa corrisponde alla posizione di arresto), spegnere l'alimentazione per 5 secondi e poi riaccenderla. Premere immediatamente e tenere premuto il tasto funzione F per più di 5 secondi. Una volta che la porta si muove, rilasciare il pulsante. La porta si aprirà prima fino alla posizione di corsa e poi eseguirà automaticamente la manovra di chiusura. Dopo la chiusura fino alla posizione di corsa, si fermerà, completando l'impostazione del tempo di protezione del motore. Infine, B6 deve essere abbassato in posizione OFF.
