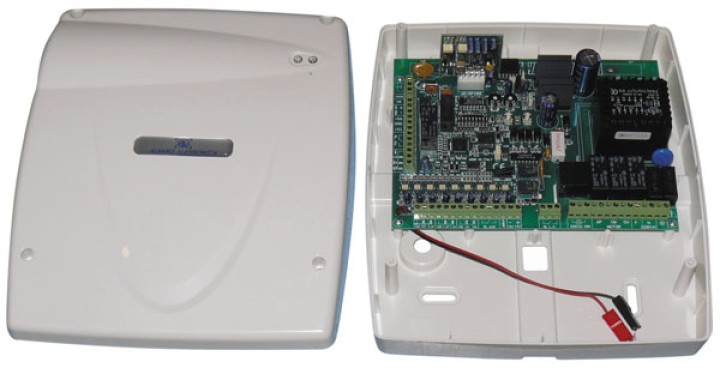

Centrale allarme elettronico e motore motore di automazione portale ae/sba07

Il microprocessore centrale AE / SBA07 progettato per realizzare un sistema di allarme insieme con l'automazione di porte di garage, depositi tende, ecc, azionato da un telecomando per questo scopo (vedi disegni applicativi) . L'impianto può anche essere utilizzato singolarmente, sia come sistema di allarme o come installazione automazione. CARATTERISTICHE TECNICHE Alimentazione: 230Vac 50Hz +/- 10%. protezione dell'alimentazione 220Vac con fusibile (F3) di 500 mA. protezione dell'alimentazione del motore 220Vac con fusibile (F2) di 6.3A. Controllo presenza dell'alimentazione 220Vac corrente, con segnalazione disponibili sulla morsettiera 30 minuti dopo un continuo assenza. tensione di uscita regolabile DC "V" per 14Vcc 12Vcc tensione di lavoro 13,8Vcc nominale 1.2A DC a 12VDC massima corrente continua per alimentare dispositivi esterni 1A. protezione dell'alimentazione 12VDC con fusibile (F1) di 2A. tensione di uscita AC 24VAC +/- 10% Temperatura 5VA esercizio: -20 ° C + 55 ° C in ABS contenitore. garanzia Resistenza termica contro la deformazione del contenitore a 98 ° C. Dimensioni: 240x275x82mm Peso 1,5 kg Capacità massima. Batteria :: 12V2,5Ah
SEZIONE AUTOMAZIONE quattro programmi di funzionamento: Auto, con Ban, con blocco semiautomatico, semiautomatico con serratura e ritorno automatico. Funzionamento programmabile, con la gestione tra cui un "uomo morto". Analogico Tempo di presa: pausa, apertura / chiusura. 3 piombo sec. Lampeggiante segni vis-à-vis l'avviamento del motore (escludibile) Funzionamento lampeggiante con tensione di controllo esterna fissa o modulata. fotocellule programmabili, attivi solo in chiusura o apertura e chiusura. Ingresso per il collegamento di dispositivi di sicurezza attiva durante l'apertura, con serratura e passeggiata inversione temporizzata, come previsto dagli ingressi differenziati norme EN 12453 e EN 12445. per finecorsa collegamento alla apertura e chiusura. Ingresso per l'azionamento tramite i tasti a distanza. Uscita a relè di commutazione per il collegamento "luce di servizio" Portata contatto relè per il funzionamento del motore: dispositivi di sicurezza potenza di uscita 10A a 12 Vdc
SEZIONE ANTIFURTO una zona di allarme immediato quando l'ingresso è normalmente chiuso. Una 24H zona di manomissione quando l'ingresso è normalmente chiuso. Un ingresso normalmente aperto per accendere il telecomando centrale. attuatori differenziati uscita per l'attivazione dell'allarme (sirene interne, autoalimentato, telefoni, ecc.); segnalazione per uscire dalla condizione di impegno della pianta. 3 minuti di ritardo allarme a relè di commutazione di uscita fissa associata al tasto del telecomando AE / JOLLY 4, per il controllo dei servizi ausiliari e / o attivazione di furto o di emergenza canale di un telefono portatile.
SEZIONE RADIO FREQUENZA
RICEVITORE
Super ricevitore rigenerativa con Front End SAW
filtro
Sensibilità di ingresso -108dBm -103dBm tipico
minimo.
RF Larghezza di banda -3 dB: 600 kHz.
sistema di decodifica del codice aggancio
controllata da un microprocessore con particolare
programmazione e il codice di auto-apprendimento
Identificazione "rolling code".
N. memorizzato codici:> 4.000.000.
EMITTENTE AE / 4 JOLLY
Trasmissione 433,92MHz.Puissance frequenza
apparente irradiata <10mW +/- 3dB.
Tipo di codificazione rolling code criptato autoapprendimento
Combinazioni> 18 miliardi di miliardi
batteria alcalina 12V mod.27A
Temperatura di esercizio -10 ° C + 55 ° C
N. 4 canali trasmessi
aperto reception air raggio max 10mt.
Dimensioni: 45x30x12mm.
